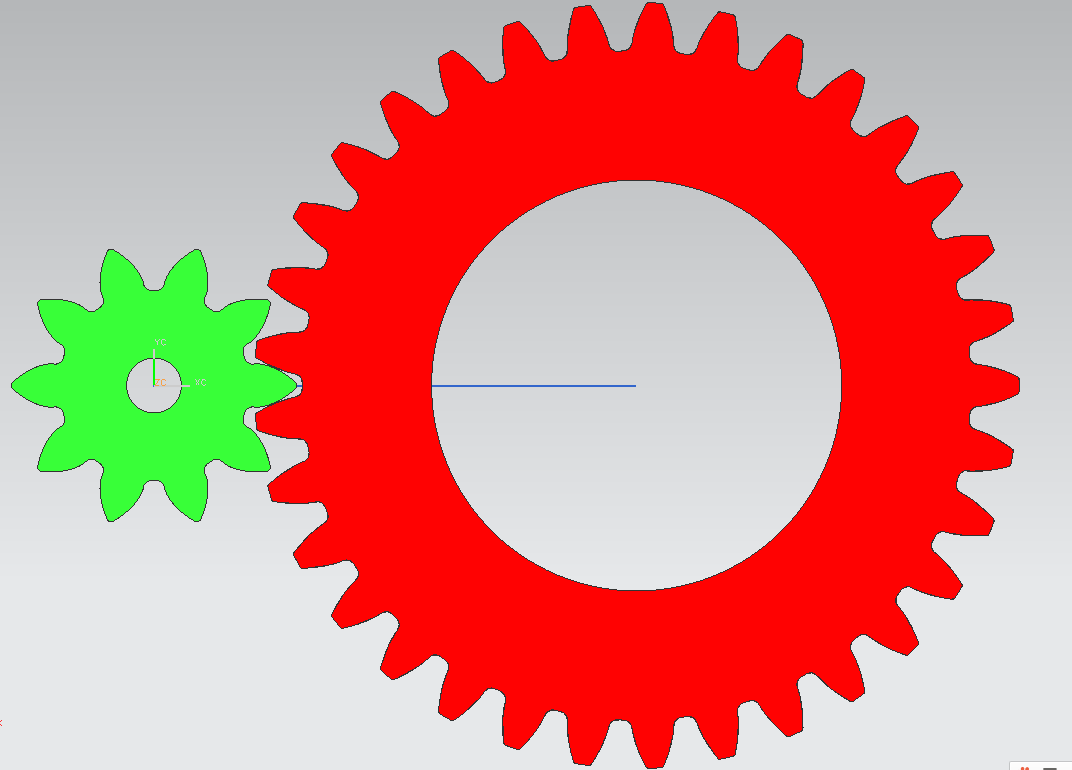

外啮合圆柱齿轮副计算输入数据一览表 计算日期:2016-10-17 软件作者:hyfjy 计算时间:09:52:26 法向模数 Mn= .8 齿数 Z1 =10 Z2 = 33 输入齿轮最小齿宽 B = 10 端面模数 Mt =.8 法向齿形角 αn = 20 齿高系数 Ha′= 1 齿顶间隙系数 C′ = .25 端面齿形角 αt = 20 分度圆螺旋角 β = 0 直齿轮副 外啮合圆柱齿轮副计算结果 模数: M= .8 齿数: Z= 10 33 分度圆螺旋角: β= 0 齿宽: B= 10 10 法向压力角: αn= 20 端面压力角: αt= 20 端面啮合角: αt'= 23.68975 中心距: L= 17.65 分度圆直径: d= 8 26.4 节圆直径: d'= 8.209 27.091 径向变位系数: X= .5843 .0293 齿轮副计算齿宽: b= 10 齿顶高: ha= 1.227 .783 齿根高: hf= .53256 .97656 全齿高: h= 1.76 1.76 齿轮齿顶圆直径: De= 10.454 27.966 齿轮齿根圆直径: Df= 6.935 24.447 基圆直径: Do= 7.51754 24.80789 齿轮端面重合度: Ea= 1.2685 齿轮轴向重合度: Eb= 0 齿轮总重合度: E= 1.2685 最大滑动率: F= 2.073 2.465 公法线跨齿数: K= 2 4 公法线公称值: W= 3.974 8.652 齿高变动系数: △Y= 5.10948429690253E-02
渐开线蜗杆计算记录
软件作者:hyfjy 计算日期:2016-10-17
输入数据:
轴向导程T= 3.94323457222519 (mm)
中截面轴向长H= 21 (mm)
分度圆直径D= 13.7856047445944 (mm)
轴线起始点座标= (0, 0)
法向模数Mn= 1.25 (mm)
法向压力角= 20 (度)
齿顶高系数= 1
齿根高系数= 1.25
分度圆螺纹升角= 5.20239999999998 (度)
渐开线蜗杆旋向: 右旋
渐开线蜗杆头数= 1
法向减薄量= .44
轴向模数= 1.25517054788099
端面模数= 13.7856047445944
计算结果:(本次计算为渐开线蜗杆)
轴向压力角: 20.076133594954 (度)
端面压力角: 76.0109197209264 (度)
轴向齿距: 3.94323457222519 (mm)
渐开线蜗杆大径: 16.2856047445944 (mm)
渐开线蜗杆小径: 10.6606047445944 (mm)
计算蜗杆根倒圆: r .3
基圆柱直径: 3.33249028356274 (mm)
蜗杆法向齿厚: 1.96349540849362
测量法向齿高: 1.25057483406452
(切向)变位系数:-.34
计算时间:10:03:37
渐开线蜗杆配斜齿轮记录
斜齿轮输入数据：
法向模数: 1.25
蜗杆分度圆直径: 13.7856047445944
蜗杆头数: 1
斜齿轮齿数: 43
法向压力角: 20
斜齿轮分度圆螺旋角: 5.20239999999998
右旋
计算数据：
斜齿轮零变位中心距: 33.8789691517385
斜齿轮端面模数: 1.25517054788099
斜齿轮设计中心距:34
斜齿轮径向变位系数: 9.68246786091697E-02
斜齿轮分度圆直径: 53.9723335588827 mm
斜齿轮计算齿顶圆: 56.7143952554056 mm
斜齿轮计算齿根圆: 51.0893952554056 mm
斜齿轮设计齿宽: 10
斜齿轮齿厚增量: .4
斜齿轮公法线跨齿数: 5
斜齿轮公法线理论值: 17.4502337452576 mm
斜齿轮轴向导程: 1862.2764474 mm
斜齿轮对中旋转角度: .966558967393404 度
斜齿轮沿-Z方向平移: 5
|
