蜗杆蜗轮参数计算

zhujg · 发表于 2016-10-15 01:03

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

[img]file:///C:\Users\sony\Documents\Tencent Files\408029730\Image\C2C\X~7JRX{L2R8PM9(3P%7P4[K.jpg[/img][img=0,1]file:///C:\Users\sony\Documents\Tencent Files\408029730\Image\C2C\X~7JRX{L2R8PM9(3P%7P4[K.jpg[/img]

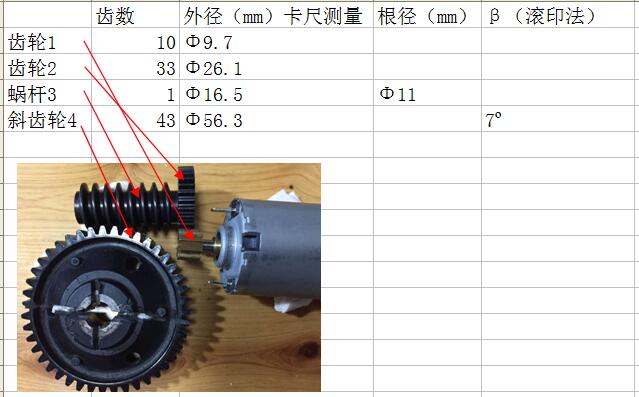

请教各位大侠，能否根据下图信息计算出2个轮副的参数，谢谢！

[img]file:///C:\Users\sony\Documents\Tencent Files\408029730\Image\C2C\X~7JRX{L2R8PM9(3P%7P4[K.jpg[/img]

zhujg · 发表于 2016-10-15 01:51

满足啮合，接近的参数也行，谢谢！

zyh007zyh · 发表于 2016-10-15 08:34

还要有中心距之类的才可以吧

zhujg · 发表于 2016-10-15 10:44

蜗杆蜗轮中心距33．875；铜齿轮副中心距17．2，也是近似值，谢谢帮忙计算下

myT9981 · 发表于 2016-10-15 15:16

本帖最后由 myT9981 于 2016-10-16 15:20 编辑

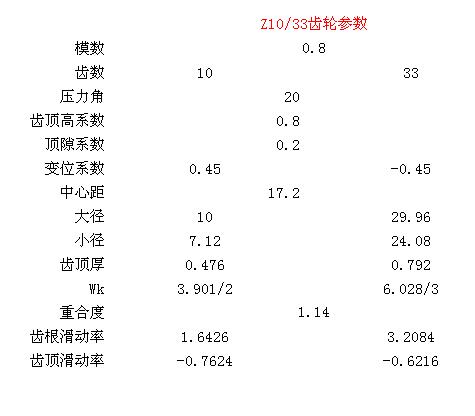

第一级参数如下，供参考：

注：大齿轮大径应是 26.96

myT9981 · 发表于 2016-10-15 15:17

本帖最后由 myT9981 于 2016-10-17 14:15 编辑

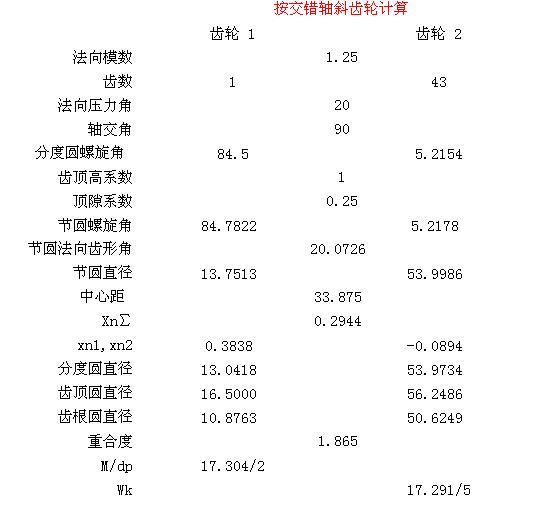

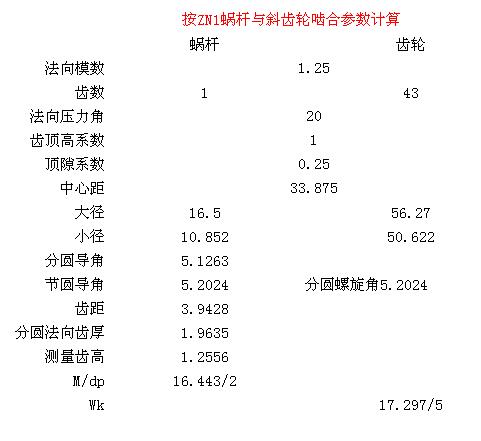

第二级两种：供参考：

补充内容 (2016-10-22 10:53):
如果是金属蜗杆与非金属斜齿轮啮合，齿厚可作如下调整：
1.渐开线蜗杆：蜗杆法向齿厚减薄量 1时，三针M=13.934/dp2 ,斜齿轮W5=18.231
2.ZN1蜗杆：蜗杆法向齿厚减薄量 0.4时，三针M=15.344/dp2 ,斜齿轮W5=17.673

zhujg · 发表于 2016-10-15 20:10

谢谢，蜗杆蜗轮副麻烦再算一个，谢谢

zhujg · 发表于 2016-10-15 20:29

第一级大齿轮外径大了点，能否再算一个，谢谢大侠！

zyh007zyh · 发表于 2016-10-15 21:03

myT9981 发表于 2016-10-15 15:17
第二级两种：供参考：

请问蜗杆的模数和螺旋角如何求得到的呀，谢谢

zyh007zyh · 发表于 2016-10-16 10:50

zhujg 发表于 2016-10-15 20:29
第一级大齿轮外径大了点，能否再算一个，谢谢大侠！

朋友，我用kis推算，认为外径26.1的齿好奇怪。。齿顶高为0的，请确认下你的齿数，中心距之类的无错，，是不是斜齿？齿形上个图最好，，我现在上不了齿形图。。
