求助，关于请帮忙看看下面参数是否有问题

chendajun2016 · 发表于 2016-9-21 09:28

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

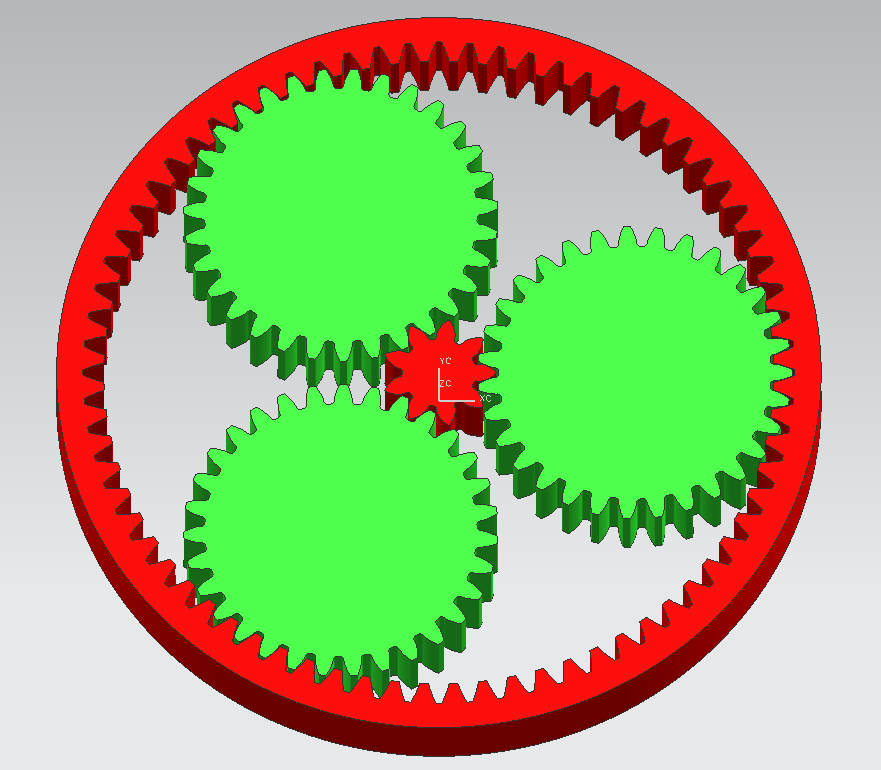

行星轮：M=0.6  Z=31 X=0.39  W4=6.62（-0.02/-0.03）
太阳轮：M=0.6  Z=8 X=0.56  W2=2.96（-0.02/-0.03）
太阳轮：M=0.6  Z=72 X=0.23  M（dp=1）=42.14（+0.06/+0.02）
行星架中心距24.4，三个行星轮不均布角度是121.5°、121.5°、117°

niuershiye · 发表于 2016-9-21 13:28

如果数比可以变化，将太阳轮 Z8-->Z9 ，内齿&行星架都不变化，可以均布。

你的不均不大体数据不错。

hyfjy · 发表于 2016-9-21 14:13

赞成郭老师的看法，太阳轮应该改为9齿。


mrmrw · 发表于 2016-9-21 14:59

没事不要搞非均布，到时候装配线的时候，工人会骂娘的！除非你做好工装，搞的好点，否则装配效率是个要考虑的问题！
**********
除非你是没有办法！

myT9981 · 发表于 2016-9-21 15:05

本帖最后由 myT9981 于 2016-9-21 15:29 编辑

太阳轮9齿时，中心距12.5较合适。x/0.65/0.3/0.65

fanes · 发表于 2016-9-21 15:15

本帖最后由 fanes 于 2016-9-21 15:26 编辑

中心距 12.2 ，側隙偏小

chendajun2016 · 发表于 2016-9-22 08:35

niuershiye 发表于 2016-9-21 13:28
如果数比可以变化，将太阳轮 Z8-->Z9 ，内齿&行星架都不变化，可以均布。

你的不均不大体数据不错。

现在装起来会有刮齿的那种周期性声音！头疼

chendajun2016 · 发表于 2016-9-22 08:35

fanes 发表于 2016-9-21 15:15
中心距 12.2 ，側隙偏小

做多少适合呢

huijind · 发表于 2016-9-22 08:54

chendajun2016 发表于 2016-9-22 08:35
现在装起来会有刮齿的那种周期性声音！头疼

估计是产生了干涉，看你的参数后，产生干涉的概率不高。请参阅昂里奥著“齿轮的理论与实践”

zyh007zyh · 发表于 2016-9-22 10:10

chendajun2016 发表于 2016-9-22 08:35
现在装起来会有刮齿的那种周期性声音！头疼

请问你各齿的齿顶高是不是标准的1呀。。
