哪位师傅测绘过德国汉森减速机里的齿轮

lukeqq · 发表于 2021-1-27 13:33

各位大佬，中心距587是N型号吗？

FES123 · 发表于 2021-1-27 18:32

法向模数mn=16mm
齿数Z1=15       Z2=53
变位系数Xn1=0.965          Xn2=1.2925
压力角αn=20°
螺旋角β=12°
中心距a=587 mm
顶高系数齿ha′1=1.257       齿顶高系数ha′2=1.385    都需要单独定制刀具.

hyfjy · 发表于 2021-1-27 20:58

FES123 发表于 2021-1-27 18:32
法向模数mn=16mm
齿数Z1=15 Z2=53
变位系数Xn1=0.965 Xn2=1.2925

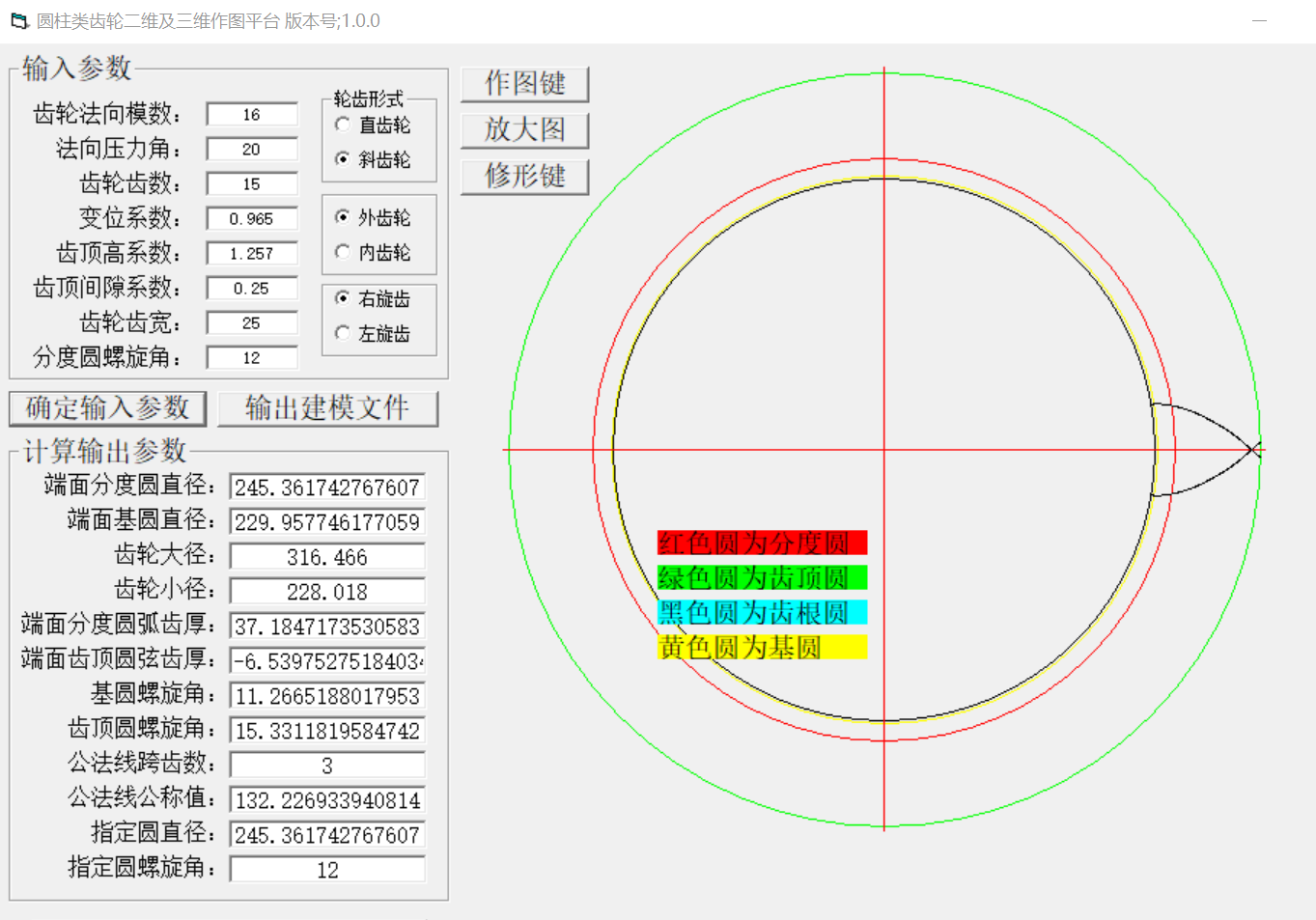

15个齿的齿轮，当螺旋角12度，径向变位系数为0.965时，不可能齿顶高系数取1.257，齿顶早已经变尖了


FES123 · 发表于 2021-1-27 22:31

hyfjy 发表于 2021-1-27 20:58
15个齿的齿轮，当螺旋角12度，径向变位系数为0.965时，不可能齿顶高系数取1.257，齿顶早已经变尖了

设计齿轮时是成对的,已考虑了齿顶高减低量,齿顶圆名义直径为305.909.齿顶圆弧齿厚3.025. 942.078.齿顶圆弧齿厚6.536.
要把公差考虑进去.

hyh19840471 · 发表于 2021-2-5 13:24

以我对汉森减速机的了解，应该压力角是25°，模数16，Z1=15,Z2=53,螺旋角12°，齿顶高系数1，顶系系数0.4，有这些变为系数慢慢调整，奇数齿的齿顶圆可能楼主测绘数据有问题，所以变位系数只能自己去慢慢调了，以上数据应该是最接近实际的
