帮忙看下一组减速轮系的参数该如何调整

sanmu528 · 发表于 2016-8-9 12:51

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

一级行星轮系减速
材料：POM
法向模数Mn：0.5
法向压力角An：20°    原先设置20°，后来看到装配了太阳轮和行星轮啮合时有干涉，所以目前改为20.93°
螺旋角β：0°
齿顶系数Ha:1
径隙系数Ca:0.25
齿数Z： Za=10  Zc=23  Zb=56
理论中心距A：8.25，，现在实际中心距已经修改为8.3
变位系数X：  Xa=0.5 Xc=-0.398  Xb=0.296

二级斜齿轮减速
材料：POM
法向模数Mn：0.5
法向压力角An：20°

螺旋角β：15.653°
齿顶系数Ha:1    后来改为1.06
径隙系数Ca:0.25
齿数Z： Z1=12  Z2=33

理论中心距A：11.645，，现在实际中心距已经修改为11.7
变位系数X：  X1=0.3  X2=-0.3

因在近期才接触到塑料齿轮相关知识，现在需为一个转动轮里设计一个小模数一级减速的行星轮系和二级减速的斜齿轮外啮合，请各位帮忙分析。

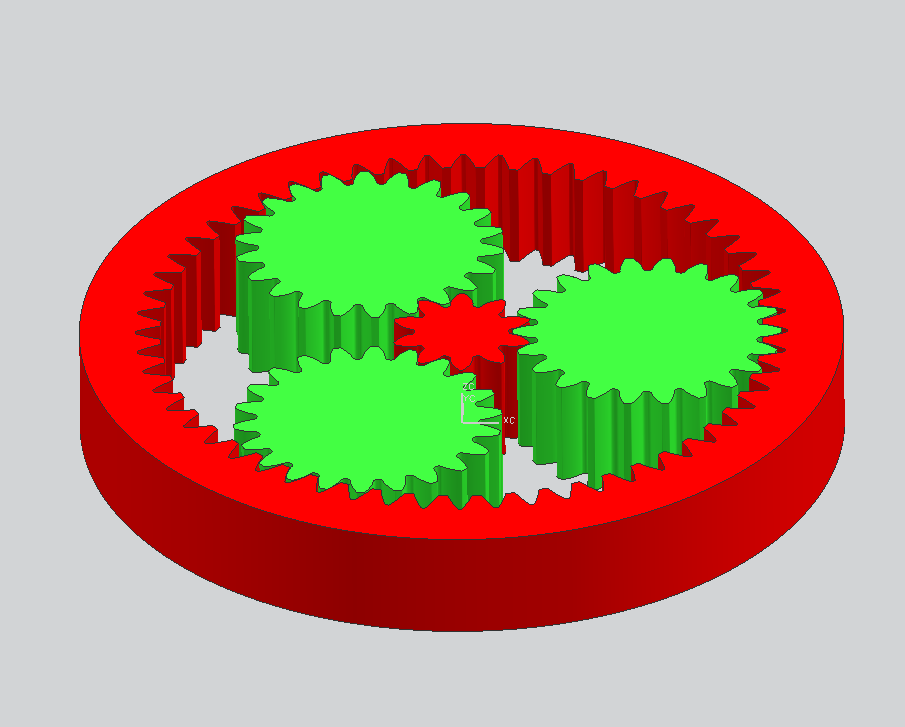

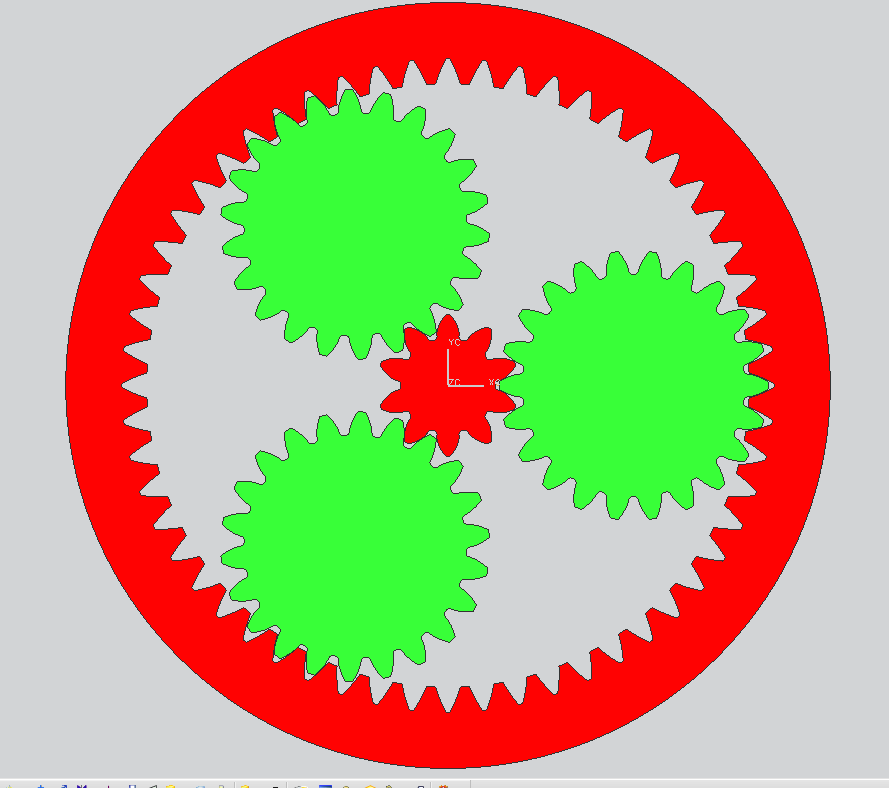

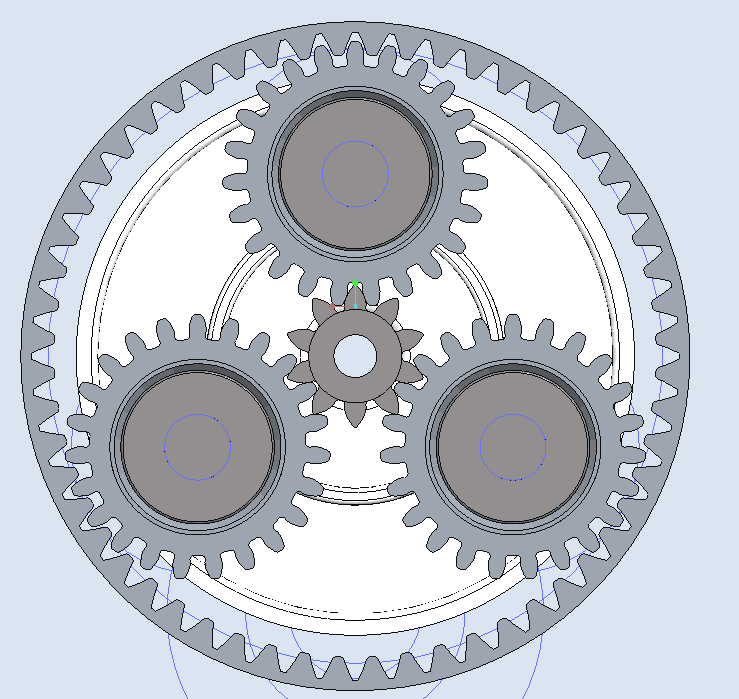

从图片上看，太阳轮和行星轮勉强可以，但发现行星轮和内齿轮的啮合间隙特别大，还有在斜齿轮外啮合上好像也有干涉的现象，所以在某方面肯定有设计上的问题，变位系数的分配我估计是最大问题了，特别是内齿轮，请各位大侠，费老，牛爷帮忙分析下，，我这对行星轮的参数应该如何调整，，谢谢！

hyfjy · 发表于 2016-8-9 14:29

内齿轮的变位系数方向反了，应为负值，还是对计算公式不熟悉吧

hyfjy · 发表于 2016-8-9 14:38

本组齿轮的配合不是太理想，如果把行星轮齿数减少一个，不影响传动比，而太阳轮与行星轮，都可以取正变位系数，

sanmu528 · 发表于 2016-8-9 14:40

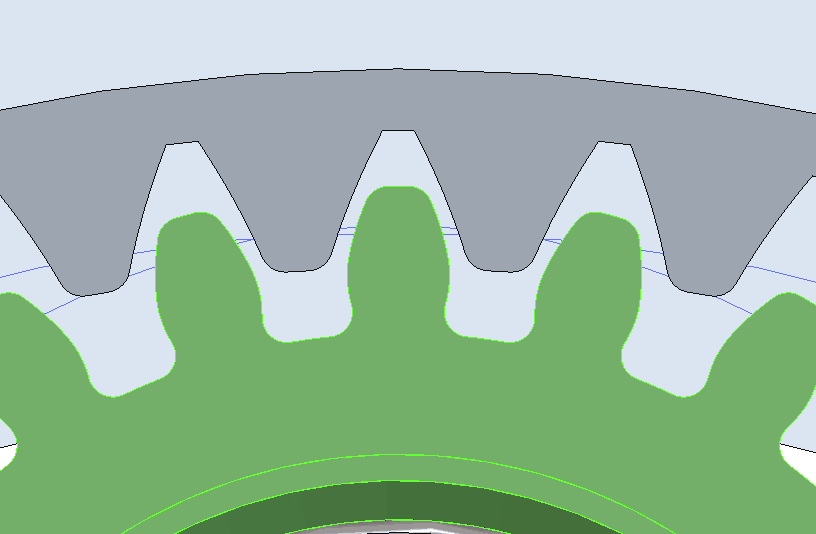

费老，内齿轮是-0.296负变位吗？下图是改后内齿和行星轮的间隙C:\Users\admin\Desktop\5

sanmu528 · 发表于 2016-8-9 14:42

截图发布上来

sanmu528 · 发表于 2016-8-9 14:45

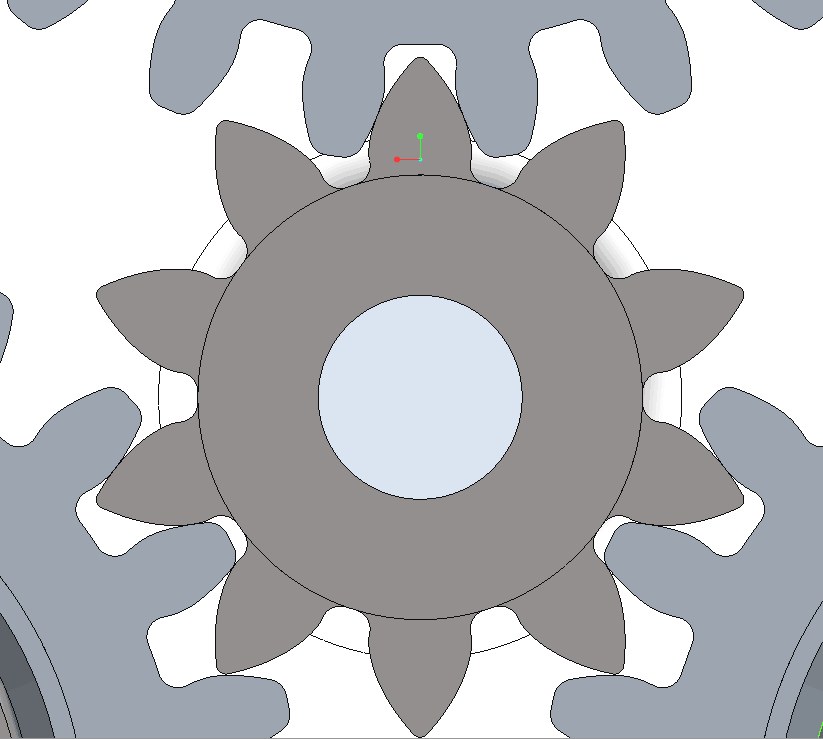

内齿变位系数改成-0.296后，感觉齿根部分变尖了很多，而如果在CREO软件里负变位系数再调大一点会重生失败的情况

sanmu528 · 发表于 2016-8-9 14:45

内齿变位系数改成-0.296后，感觉齿根部分变尖了很多，而如果在CREO软件里负变位系数再调大一点会重生失败的情况

sanmu528 · 发表于 2016-8-9 15:16

谢谢费老，，我先按你的关系参数设置即把行星轮23齿变22齿优化下看看，，有问题我再请教你。

sanmu528 · 发表于 2016-8-9 15:18

费老，还有二级减速的斜齿轮外啮合能否在变位系数上帮我调试下，，谢谢

sanmu528 · 发表于 2016-8-9 16:45

通过费老的参数优化后，一级行星减速箱内啮合上，干涉没问题了，唯一个方面就是重合度有点偏低了，只有1.09587，是否还有通过调配其它参数来提高重合度？请各位大侠帮忙分析下
