挑战齿轮设计

hainanyouzhi

设计一对齿轮，齿数3和41，模数1，压力角20，螺旋角20，宽度不超过15，小齿轮齿顶宽大于0.5，大齿轮齿顶宽大于0.8，重合系数大于2，中心距和变位系数设计多少合适？

jindongwang

您确认一个齿轮只有3个齿吗，太少了，加工不了啊

sheng123

厉害厉害，不懂

hainanyouzhi

看到过一个三齿的齿轮，但是已经损坏。齿顶太薄，被切了。

刀疤五

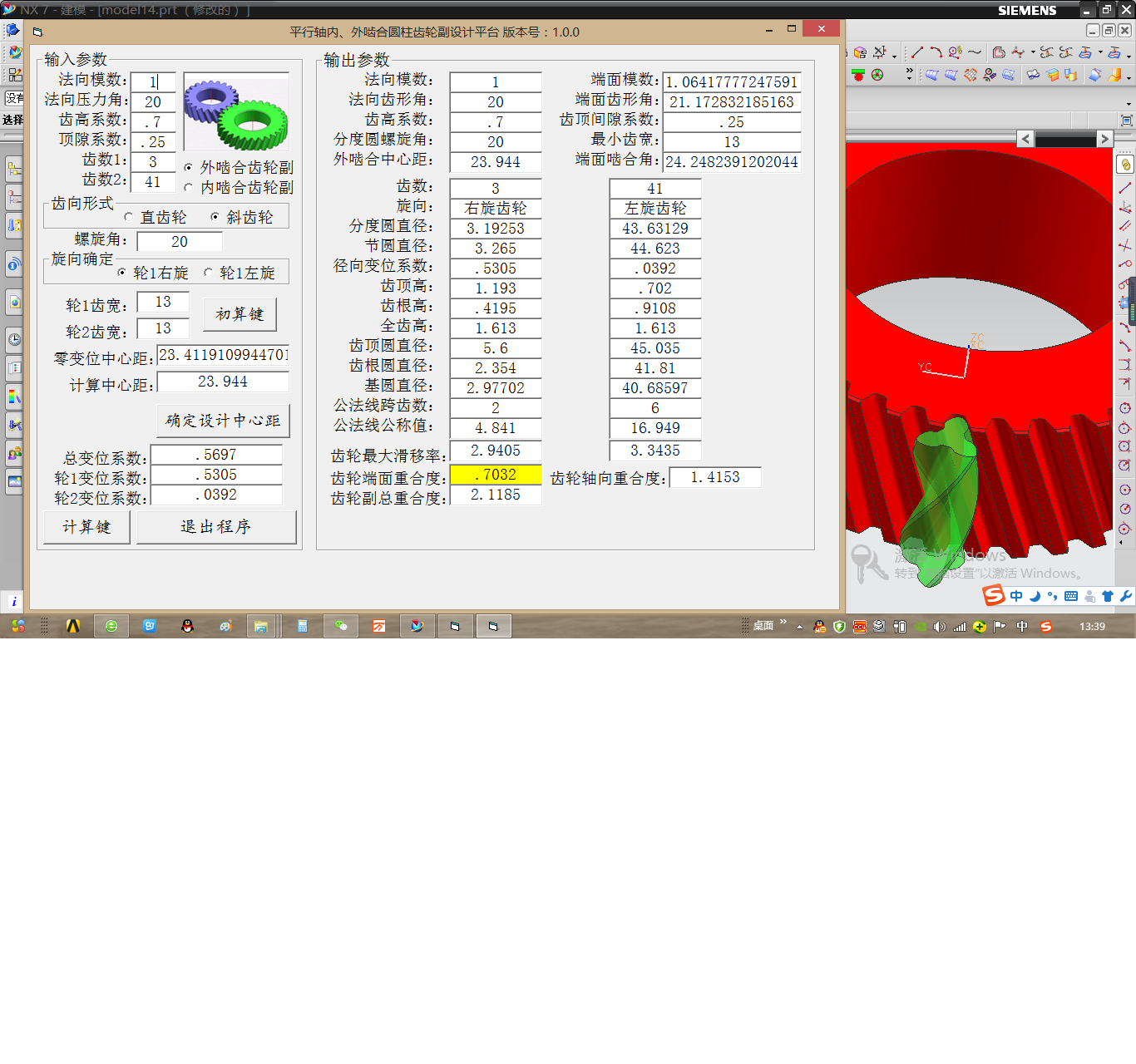

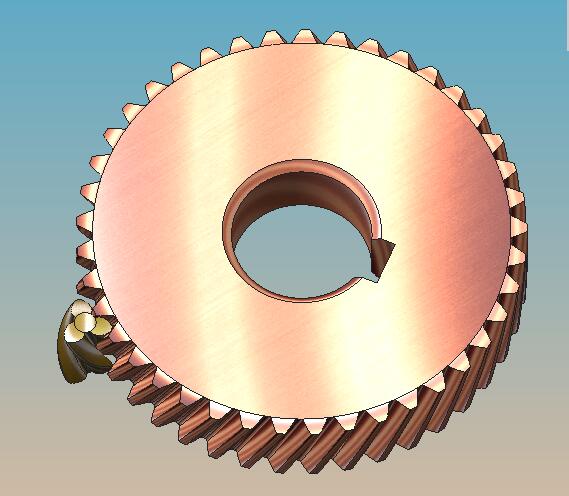

稍微捣鼓一下就可以有.
但问题是太小了,不知如何做

zminzhu

单纯不考虑其它因素，标准中心距就可以实现，只要把齿顶高系数调整到0.65就可以了

zminzhu

------------外齿轮3齿参数-----------
齿轮齿数        Z1     3
法向模数        Mn     1.
法向压力角      α           20
螺旋角          β           20
齿顶高系数      ha*    .65
顶隙系数        c*     0.25
法向变位系数    Xn1    0.48117
齿轮宽度        b1     15
分度圆直径      D1     3.1925
基圆直径        db1    2.977
节圆直径        d'1    3.1925
齿顶圆直径      da1    5.4549
齿根圆直径      df1    2.3549
渐开线起始圆直径SAP1   2.9868
啮合角          a'     21.1728
齿顶圆齿厚      dasn1  0.5476
滑动率          η1         4.0617
总重合度        εγ         2.3275
------------外齿轮41齿参数-----------
齿轮齿数        Z2     41
法向模数        Mn     1.
法向压力角      α           20
螺旋角          β           20
齿顶高系数      ha*    .65
顶隙系数        c*     0.25
法向变位系数    Xn2    -0.48117
齿轮宽度        b2     15
分度圆直径      D2     43.6313
基圆直径        db2    40.686
节圆直径        d'2    43.6313
齿顶圆直径      da2    43.9689
齿根圆直径      df2    40.8689
渐开线起始圆直径SAP2   42.5165
啮合角          a'     21.1728
齿顶圆齿厚      dasn2  1.1097
滑动率          η2         4.0619
总重合度        εγ         2.3275

fuguangyi

1、齿顶高系数HAX=1、A=25.55  X1=+0.826  X2=1.831   B=12mm  计算可以满足你的要求


2、当然如果取非标齿顶高系数HAX<1，中心距可以取小点，也是可以的，但刀具要定做，

hyfjy

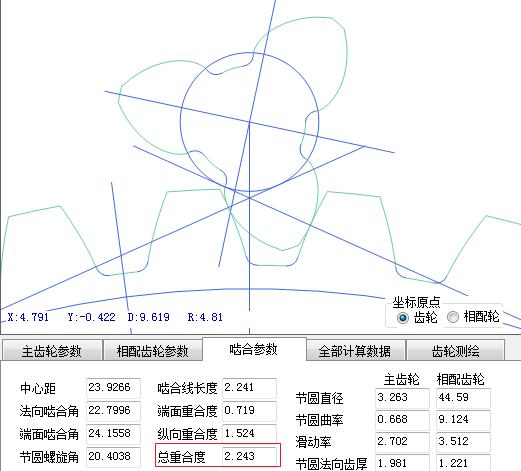

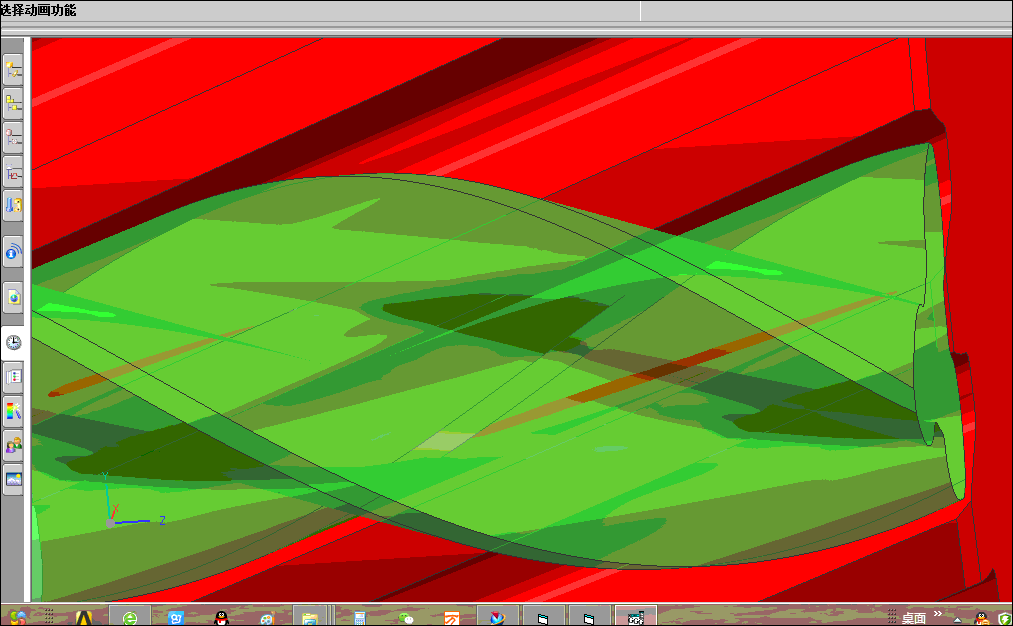

fanes

hyfjy 发表于 2016-6-19 14:42

这里的小齿轮有根切了，且不可以用公法线测齿厚。
