齿轮齿面原因分析

sdjn_xxl · 发表于 2016-6-16 08:30

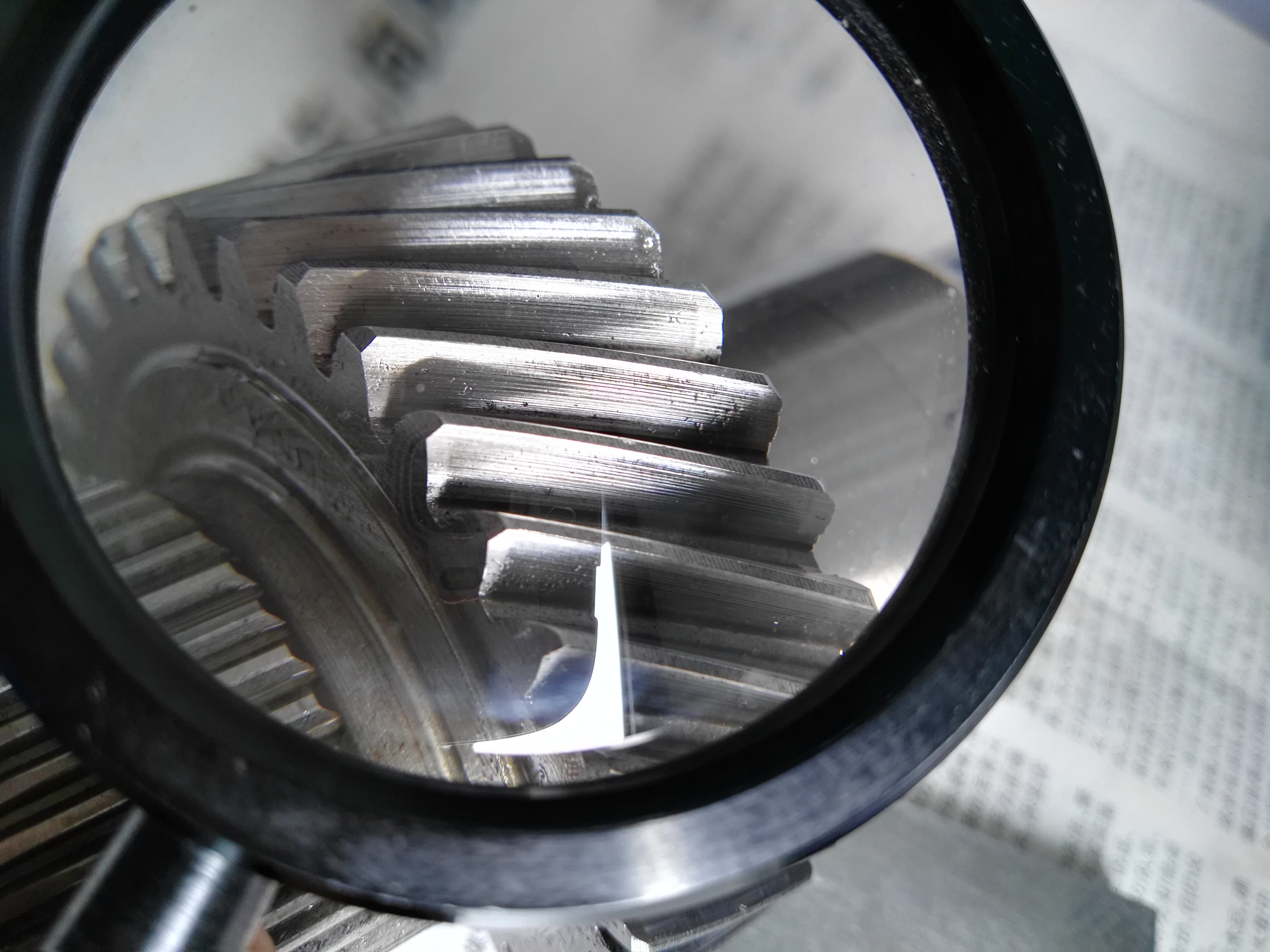

用放大镜拍了更清楚的

jindongwang · 发表于 2016-6-17 11:52

和润滑油有关系

hxhzzg1 · 发表于 2016-6-17 13:34

螺旋角误差偏大，从上往下看，磨损程度不一样！

sdjn_xxl · 发表于 2016-6-17 15:26

hxhzzg1 发表于 2016-6-17 13:34
螺旋角误差偏大，从上往下看，磨损程度不一样！

拍摄光线的问题，整个沿齿高方向都有痕迹，螺旋角没问题，螺旋线公差精度很好。

sdjn_xxl · 发表于 2016-6-17 15:27

jindongwang 发表于 2016-6-17 11:52
和润滑油有关系

整个实验中换了四次润滑油。应该油的问题不是主要问题

hxhzzg1 · 发表于 2016-6-18 08:05

sdjn_xxl 发表于 2016-6-17 15:26
拍摄光线的问题，整个沿齿高方向都有痕迹，螺旋角没问题，螺旋线公差精度很好。

配对齿轮，齿顶两侧修形0.03看看效果怎么样！

mujun · 发表于 2016-6-18 09:28

砂轮没有修整好吧

sdjn_xxl · 发表于 2016-6-18 16:59

hxhzzg1 发表于 2016-6-18 08:05
配对齿轮，齿顶两侧修形0.03看看效果怎么样！

这个本身就是齿顶齿根修行的

sdjn_xxl · 发表于 2016-6-18 17:00

mujun 发表于 2016-6-18 09:28
砂轮没有修整好吧

有可能，砂轮选型不对，造成齿面粗糙度不良，最终导致这个减速箱实验出现这个问题

qq96853 · 发表于 2016-6-18 21:44

粗造度问题，砂轮架速度太快，砂轮太粗
