【抄数题】根据3D反算参数

mrmrw · 发表于 2016-5-25 21:47

zbq2334 发表于 2016-5-25 17:25
应版主要求，所以又画了一遍，数据有微变，我用sw，先前约束可能没加好

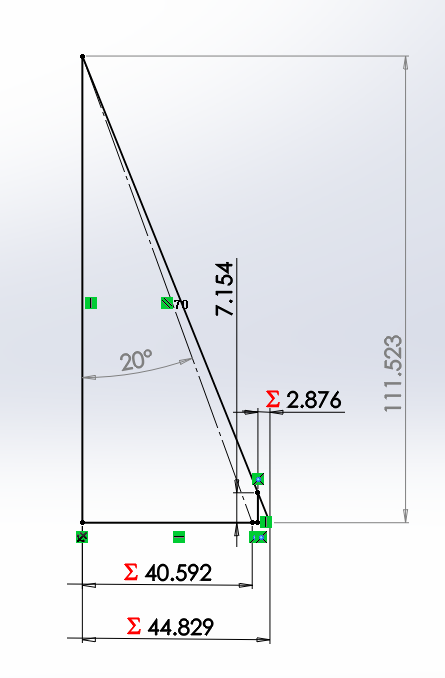

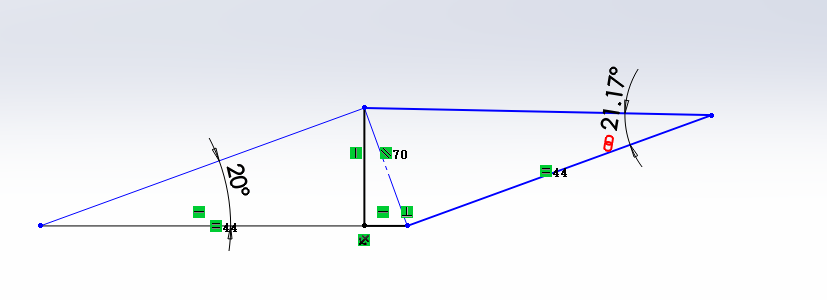

zdq2334使用的图解法，利用SW的约束，直接通过约束在图形中 ——这一方法不错，可以避开复杂的数学求解！最后使用excel软件做一个简单的计算！
由此看出：您对SW比较熟悉，而且比较钟情excel。这是很多公司的工程师比较习惯的思维模式！
下面将你的求解图形贴出来，以飨感兴趣的同人！
************************

mrmrw · 发表于 2016-5-25 21:51

FFMen 发表于 2016-5-24 21:57
刚才模数弄错了，来个最终版

FFMen版主也来凑个热闹！
谢谢捧场了！这个小问题，使用MathCAD求解基本上算是小儿科了。
我这里也就不兜圈子了。我将我的求解思路写出来。

mrmrw · 发表于 2016-5-25 22:18

本帖最后由 mrmrw 于 2016-5-25 22:21 编辑

这个小题目，我的求解思路如下：

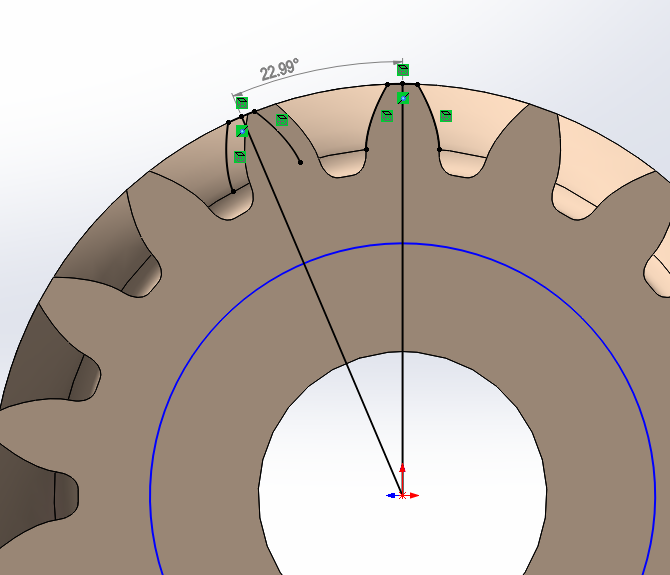

（1）利用渐开线生成原理，在SW中求解基圆。

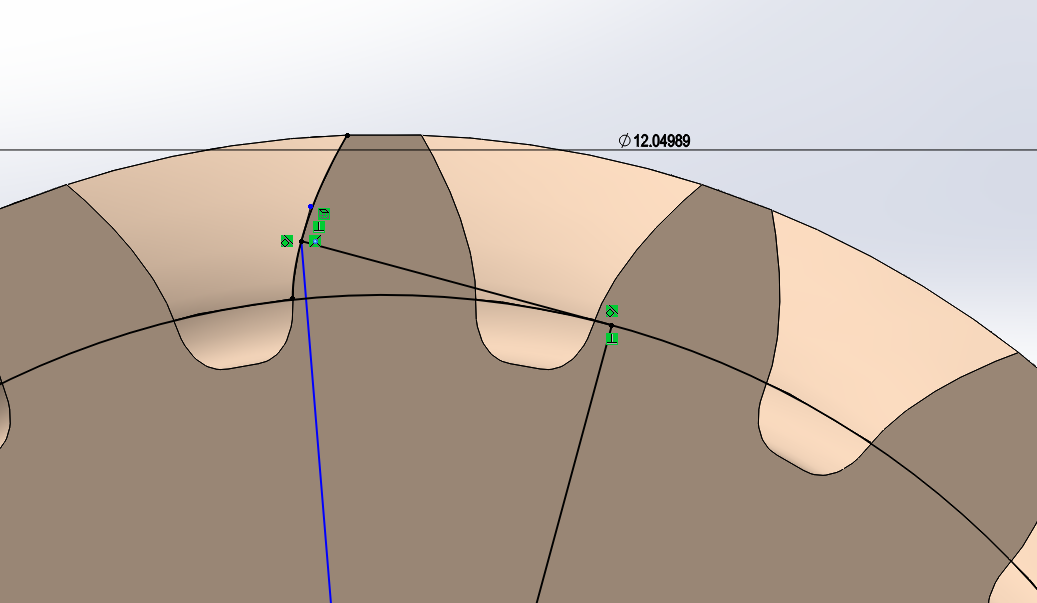

在端面齿廓上任取一点，做通过该点且与渐开线相切的直线，然后做此直线的垂线，则基圆与此垂线相切，通过测量取得基圆直径db。

（2）通过测量轮齿两个端面上轮齿的扭转角，用来求解导程Pz。

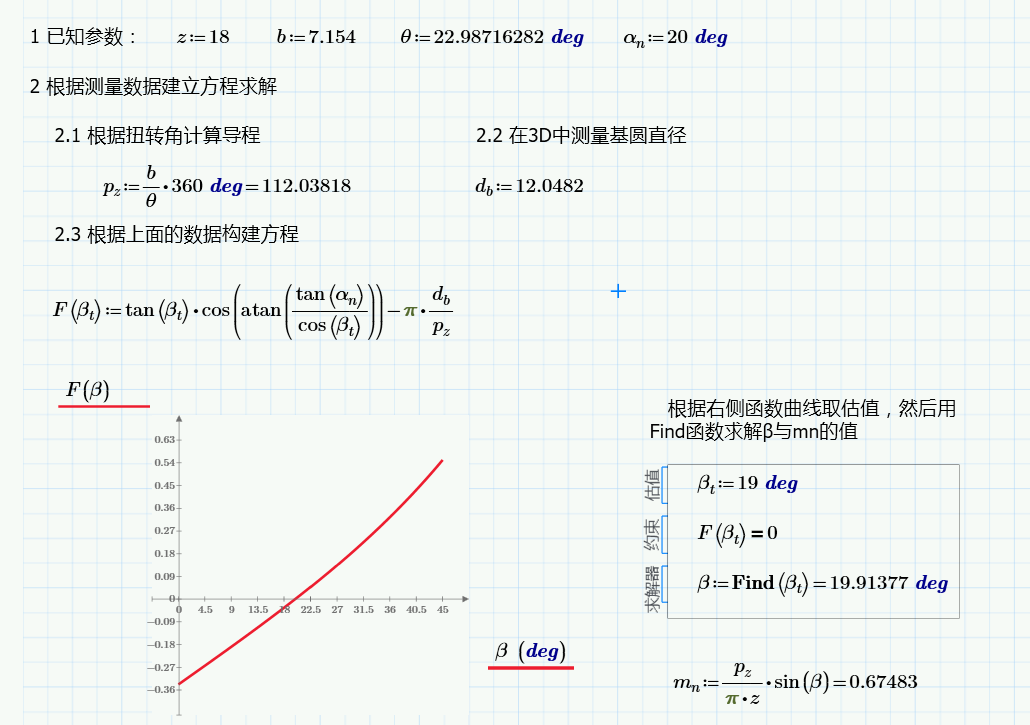

（3）根据Pz和db，用MathCAD建立方程求解mn与β。

（4）求解其他参数就简单多了
比如变位系数，可以通过跨量球距的数值测量求解就可以了。
其他的就不说了！

zbq2334 · 发表于 2016-5-26 10:28

mrmrw 发表于 2016-5-25 21:47
zdq2334使用的图解法，利用SW的约束，直接通过约束在图形中 ——这一方法不错，可以避开复杂的数学求解！ ...

谢谢版主代劳贴我的图。我公司做过你们的蜗杆。您好像也用sw，今后多指教。

woodee · 发表于 2016-5-26 15:19

mrmrw 发表于 2016-5-25 22:18
这个小题目，我的求解思路如下：
（1）利用渐开线生成原理，在SW中求解基圆。
在端面齿廓上任取一点， ...

压力角αn 没说是已知啊？

zbq2334 · 发表于 2016-5-26 16:38

版主能给个mathcad的有效下载链接吗。我下了个，按readme安装后不能用

刀疤五 · 发表于 2016-5-26 22:59

本帖最后由刀疤五于 2016-5-26 23:06 编辑

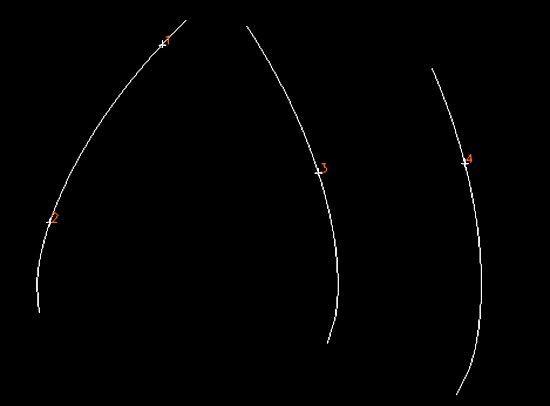

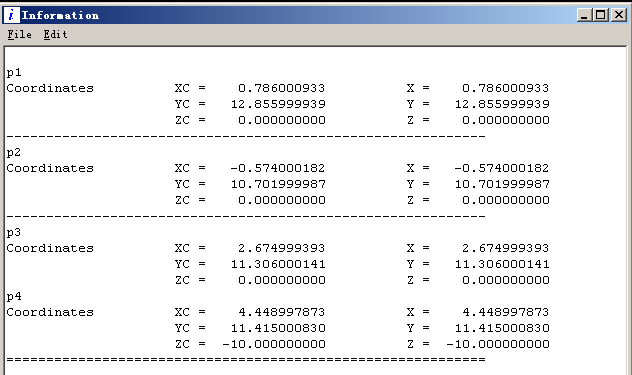

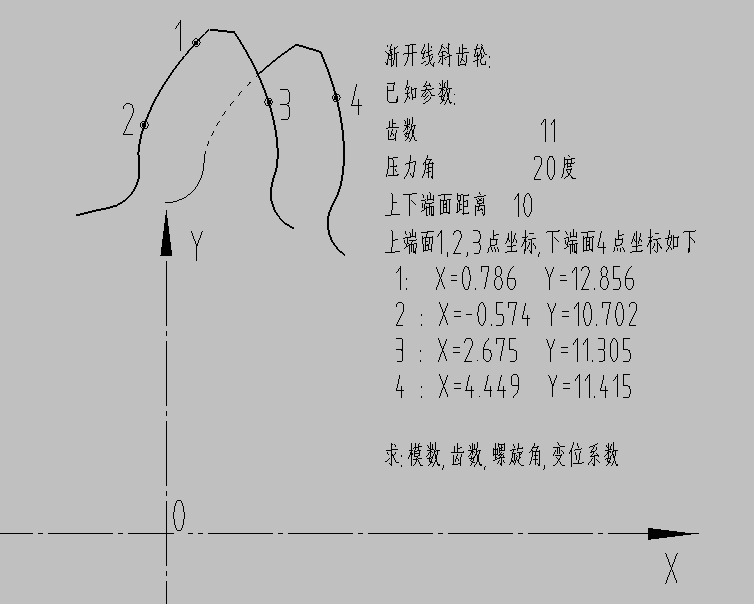

顶马版主:我也来一个抄数题(难度级别:高)

zbq2334 · 发表于 2016-5-27 11:40

解刀大的题: mn=1.896, beta=10.4837deg, rb=9.9455, pz=360.0923 d=21.21

woodee · 发表于 2016-5-27 16:33

刀疤五发表于 2016-5-26 22:59
顶马版主:我也来一个抄数题(难度级别:高)

Mn=1.895991017
Bp=10.4818106°
Xn=0.372904239

zbq2334 · 发表于 2016-5-27 21:05

我想还是应该把方法晒出来，大家讨论，共同进步。解开压缩包有关于解刀大题的图解法和解析法，抛砖引玉，望版大们斧正！

解刀大题.rar (81.02 KB, 下载次数: 63)
