电动车齿轮异响，怎样解决噪音问题（求教）

zhangdaoshun · 发表于 2016-7-6 16:34

我的齿轮形齿向比你的好5-6级，也是电动车，渐开线啮合起点終点都算好了的，还是在65分贝上，70分贝下，要球不得，6000转的转速，空转没有问题手动加点点负荷，啸叫，他们说是齿轮的侧隙问题，我用Kisssoft分析，没有问题，而且算到了等滑动率，轴向重合度2都是球的，我的建议还要提高齿轮精度，主动齿轮压力角加大，齿向修形，从动齿轮不修形，该按什么走按什么走，把我整哭起了的，只有试试在说了，

sdjn_xxl · 发表于 2016-7-7 10:20

zhangdaoshun 发表于 2016-7-6 16:34
我的齿轮形齿向比你的好5-6级，也是电动车，渐开线啮合起点終点都算好了的，还是在65分贝上，70分贝下，要 ...

要是所有项目都达到5.6级的精度了，个人感觉再提高精度意义不是很大了，还是从啮合区域，齿轮修行方面下功夫吧，再就是箱子的整体结构强度，装配精度，轴承选用上

zyh007zyh · 发表于 2016-7-7 11:09

楼主，将螺旋角改为11.5度，小齿变位0.5045，大齿0.4，其他不变。噪声会改小的。。

yanli1129 · 发表于 2016-7-7 16:21

我觉得还是得提高齿轮精度

niukunelit · 发表于 2016-7-17 20:10

这个方面好好研究一下

MyFunction · 发表于 2016-8-31 17:57

楼主，从动齿轮是利用φ25的孔过盈联接在另外一根轴上的吗？
如果是，过盈量多少？热装还是冷压？是否考虑过过盈联接后的变形对齿轮的影响？是否考虑齿轮压装时会不会压歪了？
如果必须过盈联接，可否考虑热压装后，再磨齿。

cai93333 · 发表于 2017-3-25 11:21

楼主，噪音问题解决了吗

天生我才 · 发表于 2017-3-25 19:12

有时就是碰伤、毛刺的原因

myT9981 · 发表于 2017-3-25 22:07

从楼主的齿轮参数来看与国内大部分图纸都差不多，就是都没有明确规定齿轮的齿形检测的起始位置，是由加工者自己控制。对于模数比较小的齿轮磨齿，很容易出现起始位偏高现象的。我们也做这种齿轮，并且也出现过这种现象。改用硬滚齿后问题就解决了。如果你要是磨齿的话，建议顶隙系数改为0.35，起始圆位置一定要下压，齿形按正常的做问题可能也就解决了。另外，齿轮装在轴上后，打一下跳动比较好。最后，在设计上最好把螺旋角改为25度左右比较好。

freefreemen · 发表于 2017-3-26 12:43

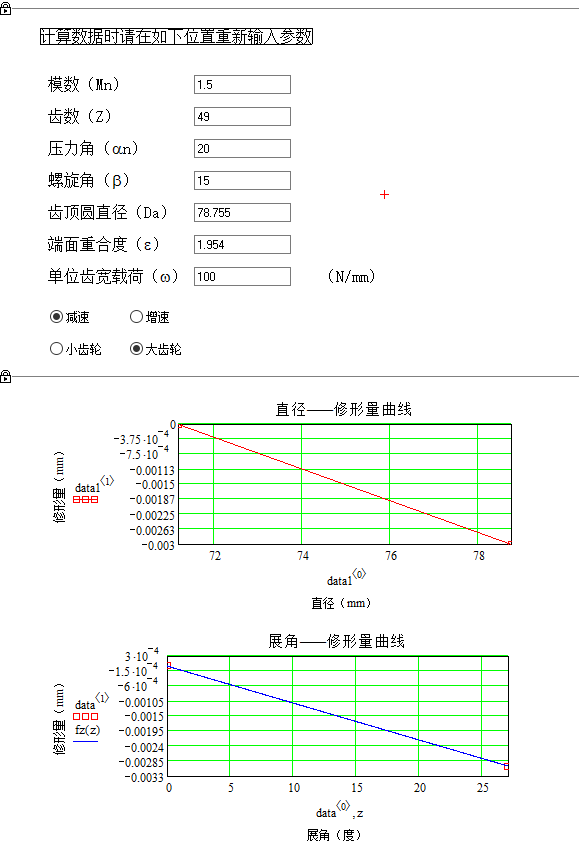

试试修形大法
