LM-齿轮刀具工作平台（更新版）

luomo226 · 发表于 2016-6-6 14:23

wyiman 发表于 2016-6-4 22:25
老师，您好，看到你也有类似软件，可否先送一个试用版试练一下？另外，你的软件和luomo 软件的区别是什么 ...

区别大了，在他跟前，我就是小儿科……

快乐一生13168 · 发表于 2016-6-12 10:43

路过，顶............

leozhang · 发表于 2016-6-13 11:05

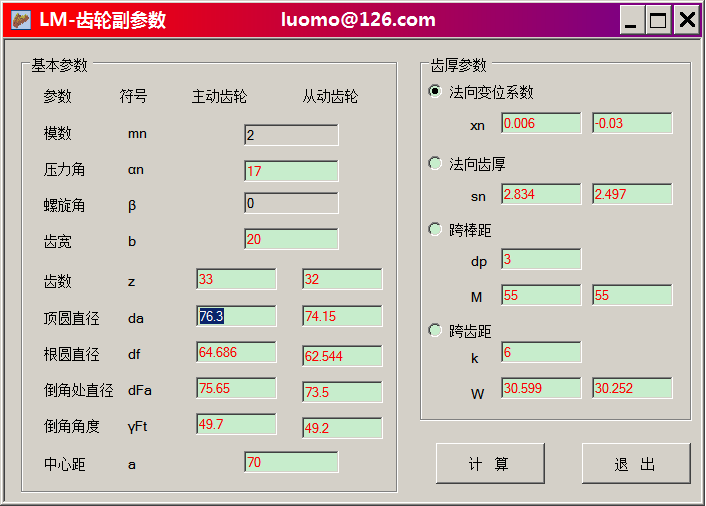

怎么感觉有些不对劲呢？齿顶圆怎么这么大。
33*2+1.25*2*2=71
变为系数貌似也。。。。
神马情况？

表面上beta为0，实际程序计算中不为0？


luomo226 · 发表于 2016-6-13 11:08

leozhang 发表于 2016-6-13 11:05
怎么感觉有些不对劲呢？齿顶圆怎么这么大。
33*2+1.25*2*2=71
变为系数貌似也。。。。

不对劲就对了，呵呵，我前面说过了，变位系数和螺旋角是在原齿轮参数的基础上直接拉掉的，所以会有点别扭，另外手里的版本滑动率已经纠正……

leozhang · 发表于 2016-6-13 11:15

luomo226 发表于 2016-6-13 11:08
不对劲就对了，呵呵，我前面说过了，变位系数和螺旋角是在原齿轮参数的基础上直接拉掉的，所以会有点别扭 ...

哦，虽然是试用版的，但我感觉计算案例还是提供正确的数据比较好，不然别人也不知道程序的正确性如何了。O(∩_∩)O~

luomo226 · 发表于 2016-6-14 17:36

leozhang 发表于 2016-6-13 11:15
哦，虽然是试用版的，但我感觉计算案例还是提供正确的数据比较好，不然别人也不知道程序的正确性如何了。 ...

正确性已经验证，不然也不敢乱发的，主要是没精力重新做一轮……

liuguangro73031 · 发表于 2016-6-14 20:24

计算的机床斜角与实际机床扳的倾角误差大

luomo226 · 发表于 2016-6-14 21:22

liuguangro73031 发表于 2016-6-14 20:24
计算的机床斜角与实际机床扳的倾角误差大

理论上不会有误差，因为机床搬角本身只是粗略的刻度，本身也是根据实际精度去调整……

leozhang · 发表于 2016-6-15 08:46

luomo226 发表于 2016-6-14 17:36
正确性已经验证，不然也不敢乱发的，主要是没精力重新做一轮……

哦。我觉得不用重做，在程序中将beta角直接设为0就好了。我的想法是，将我的程序结果和你的做下对比，但没有相同的输入就不好对比了\(^o^)/~

luomo226 · 发表于 2016-6-15 17:21

leozhang 发表于 2016-6-15 08:46
哦。我觉得不用重做，在程序中将beta角直接设为0就好了。我的想法是，将我的程序结果和你的做下对比，但 ...

程序发过来我帮你校对……
