LM-齿轮刀具工作平台（更新版）

michaelyang · 发表于 2022-11-25 09:44

挺全面啊！不知道计算结果是否准

920440026 · 发表于 2022-12-13 16:16

感谢分享了

woodykissme · 发表于 2022-12-22 13:25

算算下这个参数
Mn26 Z 214 α20° β=0° da=5774.97/0/-2.5
df=5679.804 分度圆弧齿厚106.618
刀具齿顶圆弧R7.8 不切顶。
加工完的端面图（CAD）最好能附上
这个足以考验滚刀程序的准确性和处理极限问题的能力！

woodykissme · 发表于 2023-1-16 17:17

验算这个参数：Mn 1.27 Z3 αn22.5° β28°25'0" Da：8.15 Df:3.3 Sn：3.28 滚刀全切，滚刀齿顶全圆弧，齿根圆弧R0.5
能发个CAD图最好，看看你的程序计算精度怎么样，这种少齿数的处理的怎么样

谢晃-齿轮工程技术 · 发表于 2025-6-4 16:26

曹工发我一份：

见我签名邮箱或者VX，谢谢！

验证试用后决定是否购买。

谢晃-齿轮工程技术 · 发表于 2025-6-4 16:27

luomo226 发表于 2016-6-15 17:21
程序发过来我帮你校对……

曹工发我一份：

见我签名邮箱或者VX，谢谢！

验证试用后决定是否购买。

QC-maxwell · 发表于 2025-6-17 09:29

luomo226 发表于 2016-5-20 12:20
是这个意思么？
关键要和滚刀加工设备及工艺对接，工艺不一样，加工原理不一样，计算过程也不一样，我缺 ...

zfx787854311 · 发表于 2025-7-20 10:18

看起来，不错啊！学习学习

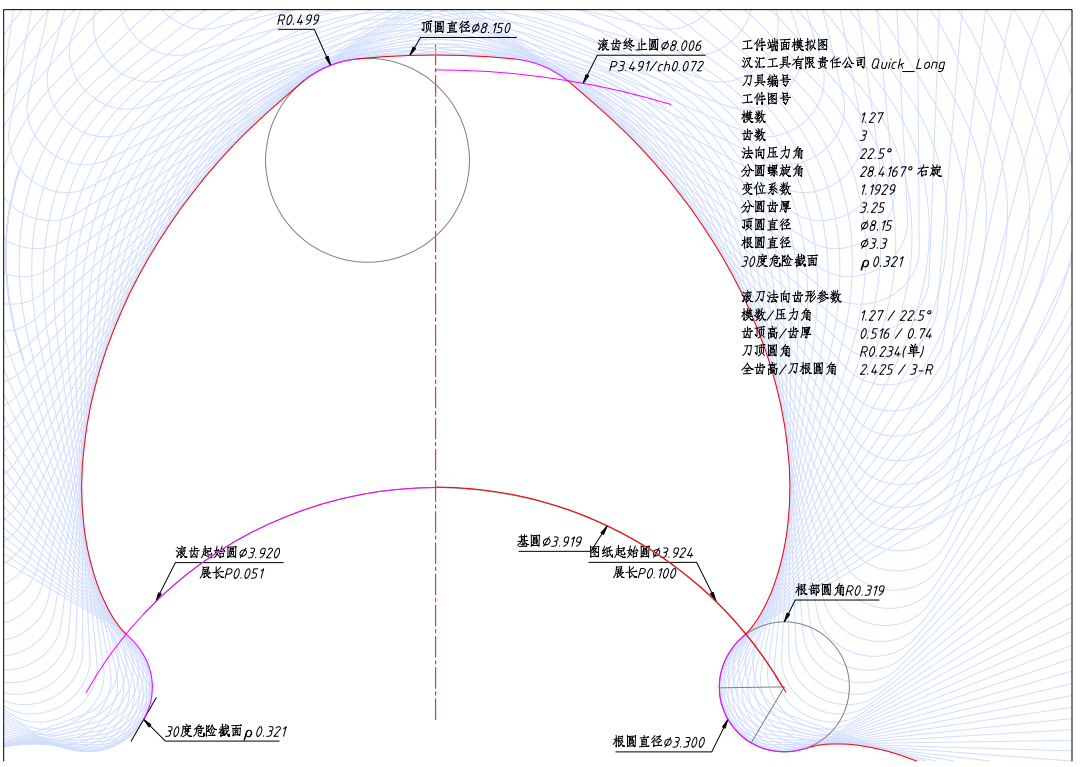

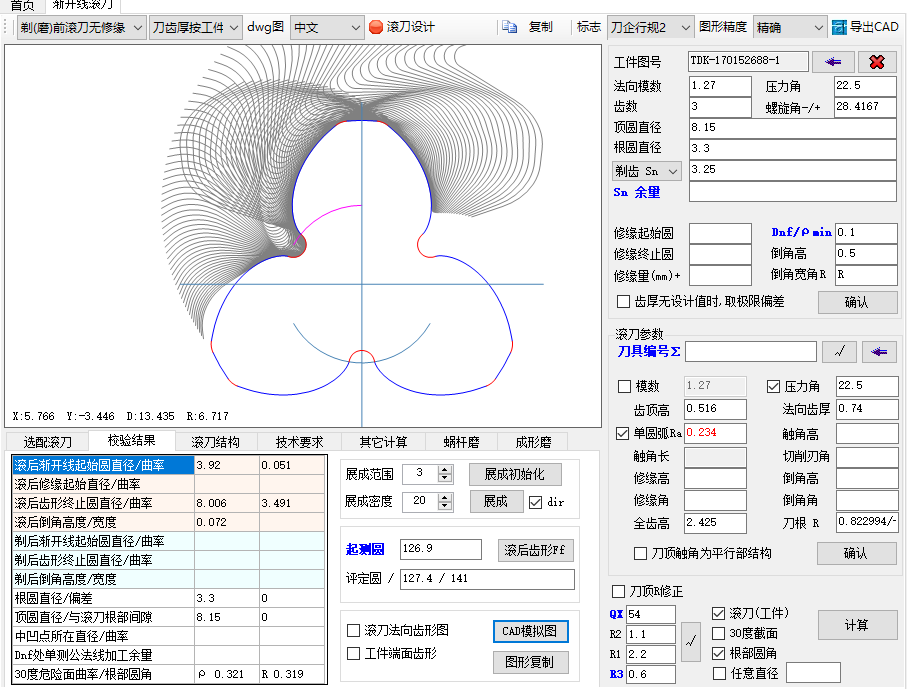

刀疤五 · 发表于 2025-7-20 13:14

woodykissme 发表于 2023-1-16 17:17
验算这个参数：Mn 1.27 Z3 αn22.5° β28°25'0" Da：8.15 Df:3.3 Sn：3.28 滚刀全切，滚刀齿顶全圆 ...

zhuwenbing · 发表于 2025-7-20 13:57

楼主这样密码多少啦
