插内齿加工中的退刀干涉讨论

15506198942 · 发表于 2016-6-7 15:26

刀疤五发表于 2016-6-3 16:44
困惑了! 让刀干涉巨复杂!

百度查看（插齿机插削过程的让刀干涉与让刀量的计算）。需要CAJ阅读器查看

liuguangro73031 · 发表于 2016-6-7 19:44

顶起，学习

刀疤五 · 发表于 2016-6-7 20:37

15506198942 发表于 2016-6-7 15:26
百度查看（插齿机插削过程的让刀干涉与让刀量的计算）。需要CAJ阅读器查看

谢谢提供资料.
此文章看过,我曾下载了PDF版.算是比较深入的文章.不过,分析的不全面.只是分析了插齿时一次进刀到尺寸的情形.而且是针对外啮合.
.按此文章,插外齿都发生让刀干涉,那插内齿则更加会干涉.

刀疤五 · 发表于 2016-6-22 08:25

本帖最后由刀疤五于 2016-6-22 08:29 编辑

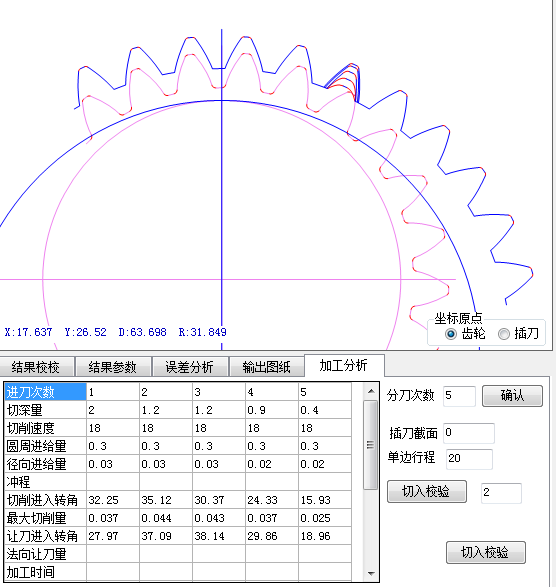

增加一加工分析模块,优化切削参数.实现【等铁屑】插削加工.不知有无实用价值?

sdjn_xxl · 发表于 2016-6-22 16:05

楼主在哪高就？之前有遇到过退刀干涉的情形吗？

deathen · 发表于 2016-6-22 16:29

刀疤五发表于 2016-5-29 23:49
举例:顶切校验通过,没进到尺寸时,也可能发生退刀干涉.

直齿内齿轮参数

刀疤哥，请教你个问题，就是当插刀未进到深时这个“变位系数为-0.242596.”，是怎么算的？谢谢啦，在这纠结了很久了。

15506198942 · 发表于 2016-6-22 17:22

等面积切削吗？

刀疤五 · 发表于 2016-6-22 20:37

sdjn_xxl 发表于 2016-6-22 16:05
楼主在哪高就？之前有遇到过退刀干涉的情形吗？

让刀干涉,特别是内齿加工作,很常见.但沿工件齿面的法向上并不是很大,最后一刀一般0.3-0.6的均向进刀量,则最后一刀基本上不存在.

刀疤五 · 发表于 2016-6-22 20:46

15506198942 发表于 2016-6-22 17:22
等面积切削吗？

是"等铁屑",非"等面积".
如果机床功率不足,可考虑"等面积",实现较难,机床变速圆周运功,比加工非圆齿轮程序还难.
如果要考虑刀具寿命的话,则"等铁屑"可能有效果,"等铁屑",就是说,除最后一刀外,其余的各次进刀后,圆周进给,插出的工件铁屑最大厚度相同.

lzhchilun · 发表于 2016-6-23 05:57

插齿机刀轴左右可25mm偏置调整，解决让刀量小问题，验算通过插齿刀不考虑此问题
