分享一个有点设计难度的轮系3D图

刘竹林 · 发表于 2021-4-8 23:56

非常精彩，太好看了！

houjinwen · 发表于 2021-4-10 13:39

谢谢分享啊

18929343671 · 发表于 2021-5-13 20:11

mrmrw 发表于 2020-7-8 09:07
再分享一个智能锁产品的设计。
这个产品的轮系设计难度不大，关键是结构设计。
在这个产品中，第2级是一 ...

版主可否将3D翻转180°看下，第二级的正反离合装置不是很理解

飞翔新莞人家 · 发表于 2021-5-14 08:55

18929343671 发表于 2021-5-13 20:11
版主可否将3D翻转180°看下，第二级的正反离合装置不是很理解

同问版主，很想学习

mrmrw · 发表于 2021-5-18 14:28

飞翔新莞人家发表于 2021-5-14 08:55
同问版主，很想学习

暂时不公开这个结构的设计！

daniel_wang · 发表于 2021-5-29 13:49

不错，学习了

DD99 · 发表于 2022-9-29 16:34

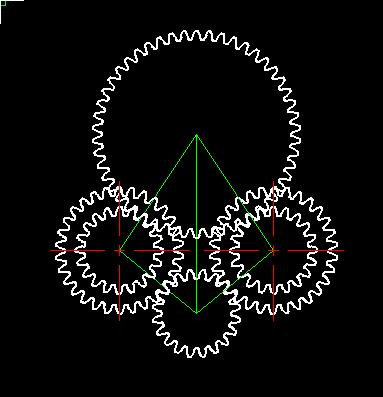

请问老师，这种中间双联齿的封闭轮系，两边的双联齿轮好像不能通用，请问可以通用吗？也就是双联齿的位置一样可以吗。见图

cc0408 · 发表于 2022-9-30 09:18

DD99 发表于 2022-9-29 16:34
请问老师，这种中间双联齿的封闭轮系，两边的双联齿轮好像不能通用，请问可以通用吗？也就是双联齿的位置一 ...

实际上在汽车行业，这种也就是所谓的双中间轴的设计

DD99 · 发表于 2022-9-30 10:05

cc0408 发表于 2022-9-30 09:18
实际上在汽车行业，这种也就是所谓的双中间轴的设计

是的。两边的双联齿要分别对齿才行，如果要通用必须要使上下齿与双联齿都要对正摆放才行，所以比较困难。不知是否有捷径。

951159188 · 发表于 2022-9-30 11:04

mrmrw 发表于 2020-7-8 09:07
再分享一个智能锁产品的设计。
这个产品的轮系设计难度不大，关键是结构设计。
在这个产品中，第2级是一 ...

电机要反转一下吗？
