求助锥齿轮车床磨床加工工装的设计方法

chuntian9888 · 发表于 2015-12-30 17:00

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家好！
         特向各位高手请教：锥齿轮车床磨床加工工装的设计方法。
         我用锥齿轮锻造模具的电极来电火花车床磨床夹具的定位齿，加工出来的工装总是不理想，产品跳动大，请教：你们是用什么方法来加工定位齿的？
      谢谢！

hyfjy · 发表于 2016-1-2 15:31

能否参考下“https://www.gearbbs.com/thread-32416-1-1.html”第十楼中的办法，用不修形的电极进行电火花加工得到，或者设计成直平面的夹具齿面。无论何种办法，要注意的是锥齿轮夹具的面锥与根锥在安装锥齿轮后，都不能相靠，必须留有足够的间隙。因为锥齿轮的精锻后，面锥与根锥都是不太准确的，也很少纳入检查的范围，是不能用来作为基准的。

jingshi · 发表于 2016-1-5 07:42

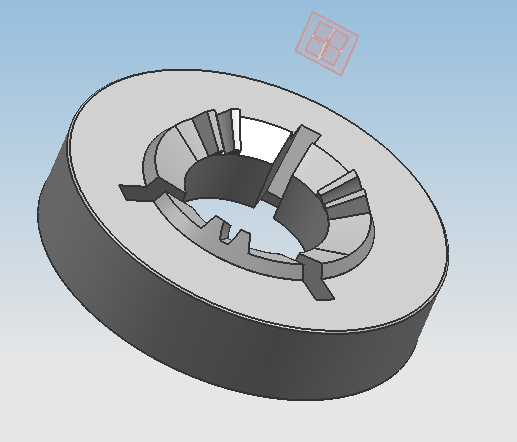

可以用这种方法吗？

xusenlin61 · 发表于 2016-9-9 22:28

我现在用的就和楼上的这样的，只要锻造没有问题车加工就能达到要求。

天生我才 · 发表于 2016-9-10 16:53

球头的也可以
