这种斜齿轮怎么计算

czq210006 · 发表于 2015-9-16 09:24

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 czq210006 于 2015-9-16 09:28 编辑

大家好!

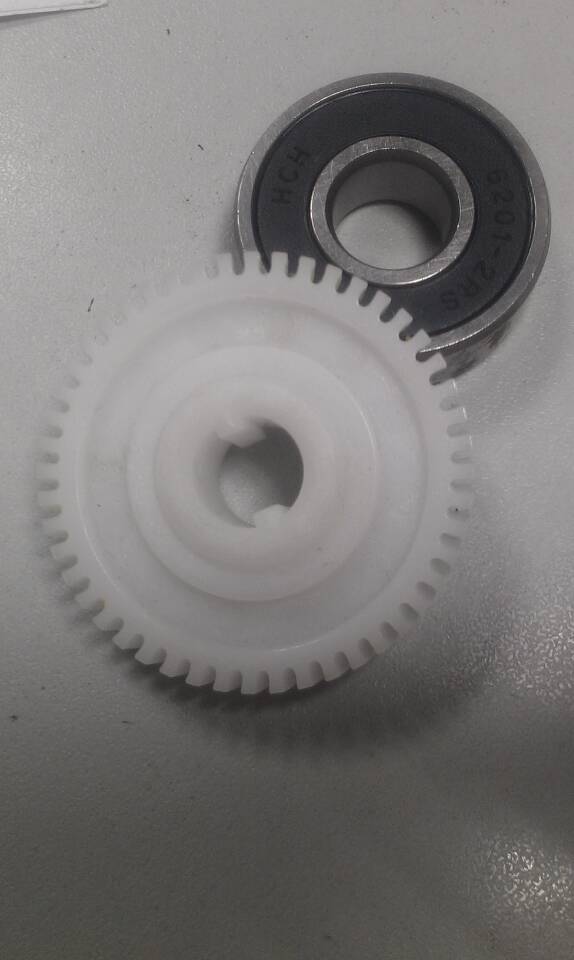

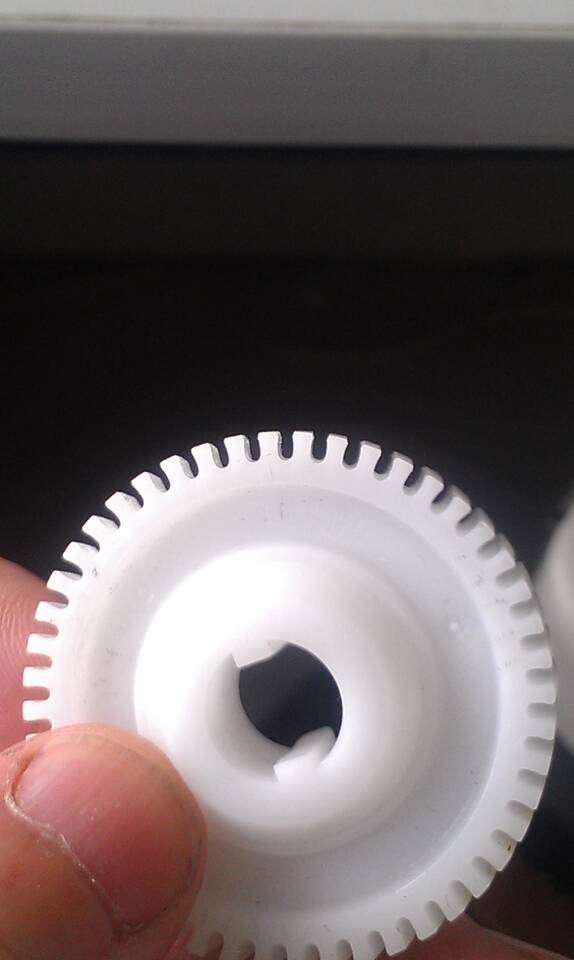

附件中的斜齿轮大家是怎么计算的,外径40.3, 48齿

mrmrw · 发表于 2015-9-16 11:59

看这个帖子
https://www.gearbbs.com/forum.ph ... mp;extra=#pid673047
转了你的图片，你的是蜗杆配的斜齿轮！

czq210006 · 发表于 2015-9-17 10:57

本帖最后由 czq210006 于 2015-9-17 10:59 编辑

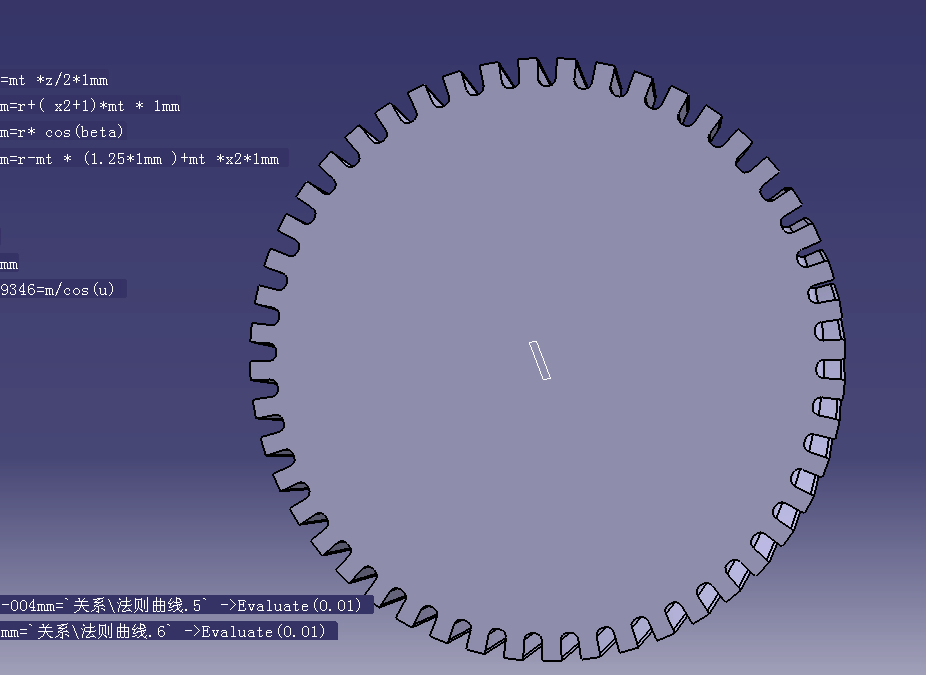

是不是这样呀.是蜗杆与斜齿轮

mrmrw · 发表于 2015-9-17 11:24

czq210006 发表于 2015-9-17 10:57

登录/注册后可看大图

是不是这样呀.是蜗杆与斜齿轮

你这是绘制的啥齿轮？
齿形是什么？有参数吗？

woodee · 发表于 2015-9-17 14:01

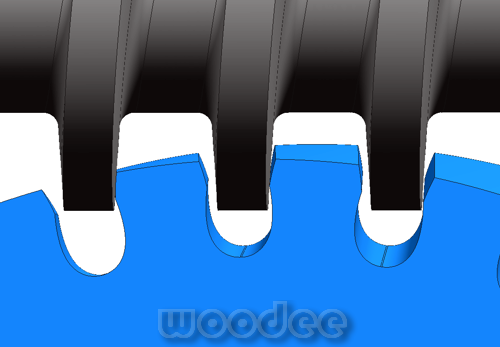

这个齿轮压力角较小，只齿顶像“倒角”那么一小段是渐开线，底下部分都是过渡线。
按一般渐开线齿轮计算，即可。

woodee · 发表于 2015-9-17 14:18

czq210006 · 发表于 2015-9-17 14:23

woodee 发表于 2015-9-17 14:18

登录/注册后可看大图

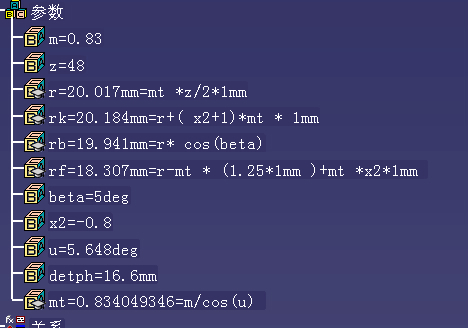

是那样的,我也是按照样品大致的给了参数做的 ,但就是感觉怪怪的.模数也是怪怪的.

czq210006 · 发表于 2015-9-21 09:06

woodee 发表于 2015-9-17 14:18

登录/注册后可看大图

想求教一下老大,当拿到一副蜗杆和斜齿轮时,怎样去确定他们的参数?

我是这么做的:1,测量斜齿轮的外径,齿数,估算下压力角(5,10.5,14.5,20)和升角
                     2.大致的算的和样品接近.
                     3.如果精确点就在齿轮啮合仪上去测试一下.同时测试下蜗杆测出轴向齿距.
                     4.根据测得轴向齿距算出轴向的模数.
                     5.根据测得的螺旋升角计算q值.
                     6.q=d1/mt,确定d1
                     7.重新去计算蜗轮参数,尽量将模数标准化.
      但这里有很多情况下计算结果与样品总有些出入,首先这种小模数的蜗杆的分度圆或Q值没有参考值,(这种蜗杆用的很广泛,但是国家的教科书,标准却根本利用不上,有时候真的很鄙视我们国家高高在上的专家),其次是那种变齿厚的斜齿轮的中心距没法计算.我没办法只能通过模拟后去确定.不知道老大是否能指点一二.

mrmrw · 发表于 2015-9-21 13:57

首先不要鄙视那些“高高在上”的专家！
在教科书中，很多东西都是非常经典的，只是我们自己没有搞清楚！
对于你说的这种蜗杆斜齿轮副，属于交错轴斜齿轮副的一种特例，与蜗轮蜗杆传动没有多少关系，不要因为自己搞混了概念而“鄙视专家”！
对于你说的模数、齿厚、直径系数等问题，其实并不复杂，只要按照交错轴斜齿轮副的计算方法来计算都是可以解决的。而您自己是按照蜗轮蜗杆的计算公式来设计，当然就出问题了！

woodee · 发表于 2015-9-22 18:29

czq210006 发表于 2015-9-21 09:06

登录/注册后可看大图

想求教一下老大,当拿到一副蜗杆和斜齿轮时,怎样去确定他们的参数?

我是这么做的:1,测量斜齿轮的外径, ...

看看9楼版主的回复，他回答的不错。
专家，特别是制定标准或教材的专家，一般都要比实际运用晚2、30年。这个很正常。
尘埃乍起是创新；
尘埃飞扬是运用；
尘埃落定是教材。（历史总结）
