[求助]关于点线啮合齿轮副的干涉问题

luomo226

mrmrw 发表于 2015-9-16 09:10


登录/注册后可看大图

之所以查看点线啮合齿轮副，主要是有一个东西很有意思：干涉。
（1）在常规的渐开线齿轮副中，对于干涉，最 ...

齿轮副啮合，我都是绕过去的，即使是正常的啮合也要校核一下的，不知道靠谱不：
da1------sap2
da1-0.01------sap2′
if sap2＞sap2′， then：干涉

当sap接近基圆时还是校下比较好感觉。

mrmrw

luomo226 发表于 2015-9-17 10:17


登录/注册后可看大图

齿轮副啮合，我都是绕过去的，即使是正常的啮合也要校核一下的，不知道靠谱不：
da1------sap2
da1-0.0 ...

你的校核是按照目前的渐开线齿轮副的方法来的。
问题是：如果过渡曲线也参与啮合，而没有干涉那？是否存在这个情况？

luomo226

mrmrw 发表于 2015-9-17 11:23


登录/注册后可看大图

你的校核是按照目前的渐开线齿轮副的方法来的。
问题是：如果过渡曲线也参与啮合，而没有干涉那？是否存 ...

渐开线以下，本身不属于正常的齿轮副啮合，渐开线一下的啮合直接毙掉，可以从根本上解决这点……

1561720203

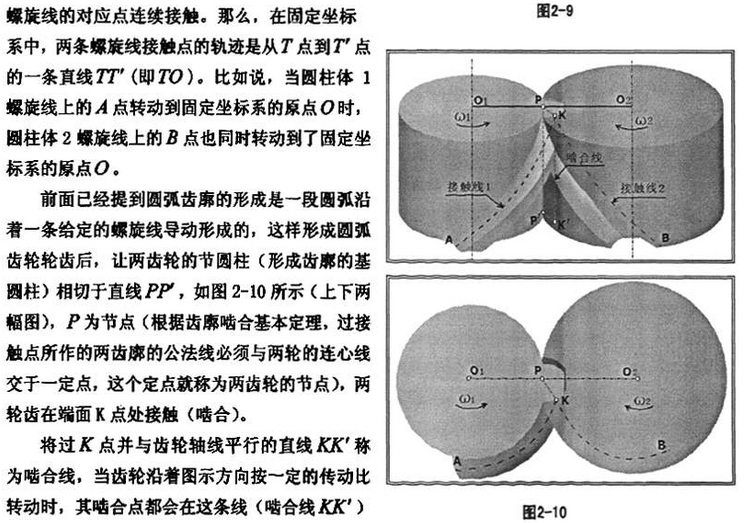

从这段话来看,圆弧齿轮啮合点的公法线过速度瞬心P点.当仔细考虑,圆弧齿轮啮合点的公法线不能过速度瞬心,渐开线的才可以.

mrmrw

luomo226 发表于 2015-9-17 21:21


登录/注册后可看大图

渐开线以下，本身不属于正常的齿轮副啮合，渐开线一下的啮合直接毙掉，可以从根本上解决这点……

问题就是不属于正常内核的这部分！
在点线啮合里面就是要用这部分，才在这个帖子中提出此问题的。
如果你直接避掉，那还怎么啮合？厉老师的点线啮合还怎么解释？？？

mrmrw

1561720203 发表于 2015-9-18 17:15


登录/注册后可看大图

从这段话来看,圆弧齿轮啮合点的公法线过速度瞬心P点.当仔细考虑,圆弧齿轮啮合点的公法线不能过速度瞬心 ...

这里没有讨论圆弧齿轮，是非正常的渐开线啮合——是点线啮合齿轮副的问题！
圆弧齿轮、渐开线齿轮、点线啮合齿轮，三个是有差别的！

nys125

我也做了同样的事情用KS模拟了计算干涉量。为何书中没有干涉量的计算方法？？

zhangedward

厉老师的书我也有看过，如果齿轮修形不方便的话，我想可以在用封闭图选择设计参数的时候使干涉量为0，我想这样应该可以解决问题。我本来是想验证这个问题的，但是用KS软件化齿轮的啮合图的时候大齿轮提示变位系数超过了设定值，我不知道楼主是如何解决这个问题的？可否向我们解说一下！

mrmrw

zhangedward 发表于 2017-2-10 19:09
厉老师的书我也有看过，如果齿轮修形不方便的话，我想可以在用封闭图选择设计参数的时候使干涉量为0，我想 ...

其实用KS计算点线啮合比较简单的，只要在设置中允许KS使用大变位就可以了！

zhangedward

mrmrw 发表于 2017-2-11 10:05
其实用KS计算点线啮合比较简单的，只要在设置中允许KS使用大变位就可以了！

老师，你好，我刚开始学习KS，而且用的是英文版的。你说的设置在哪里？我找了好久都没有找到，可以放一张截图上了吗？谢谢！
