大神来帮忙！我设计的蜗杆斜齿轮看看有没有问题

xlmsddx

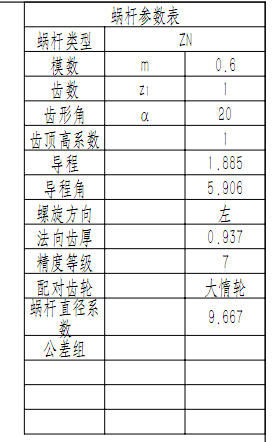

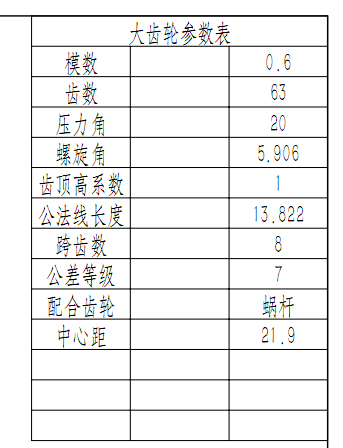

各位大哥、大神好！下图是我根据样品设计的蜗杆齿轮，请帮忙看看有没有问题，强度够不够，蜗杆是POM，斜齿轮是PA66+15%GF，蜗杆未减薄，转速约10000转每分钟，斜齿轮也没有加厚，实际中心距是22。以下是蜗杆及斜齿轮参数，请各位帮忙看一下，不胜感激！！

xlmsddx

各位斑竹，各位大神，来帮忙看看啊

mrmrw

xlmsddx 发表于 2015-9-10 16:24


登录/注册后可看大图

各位斑竹，各位大神，来帮忙看看啊

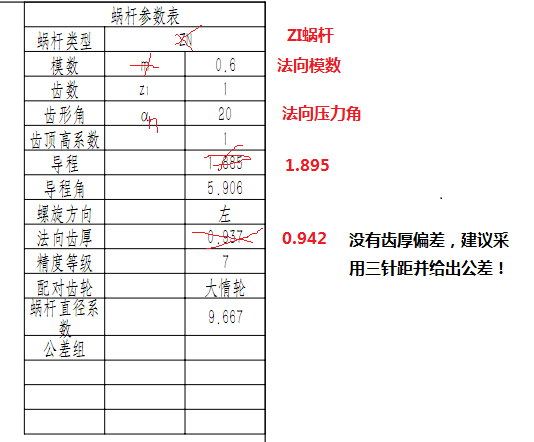

已经给出校对

xlmsddx

加了大哥的QQ，真是谢谢大哥的耐心解读了

hyfjy

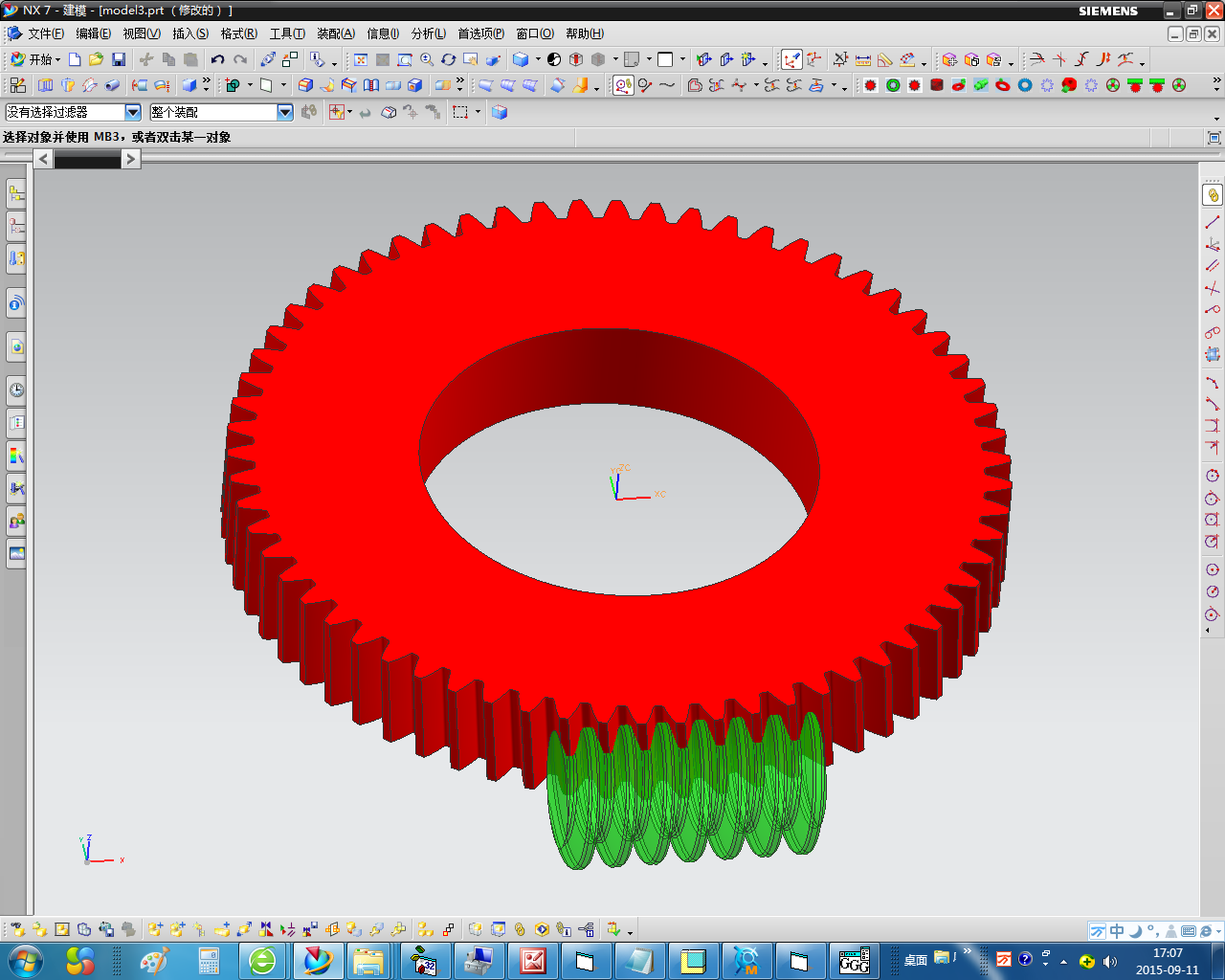

建模的图片与过程：

xlmsddx

谢谢了，大哥

2008307202880

想问下，此蜗杆斜齿轮传动效率能达到多少？实际生产过程中精度等级为7的话公差具体为多少？

sky19

2008307202880 发表于 2016-3-15 19:37
想问下，此蜗杆斜齿轮传动效率能达到多少？实际生产过程中精度等级为7的话公差具体为多少？

我也想知道...

hyfjy

2008307202880 发表于 2016-3-15 19:37
想问下，此蜗杆斜齿轮传动效率能达到多少？实际生产过程中精度等级为7的话公差具体为多少？

好的，能达到30%左右，差的，估计会降到10%以内。
渐开线蜗杆配斜齿轮，效率比较低，与零件的精度，齿面粗糙度，材料，装配的位置，实际中心距的控制，润滑剂的选择，等等因素有关，但总的效率不会太高。主要原因我认为是属点啮合，蜗杆转速越高，越容易产生早期磨损。这种磨损且没有自适应性。

zyh007zyh

hyfjy 发表于 2016-8-1 07:53
好的，能达到30%左右，差的，估计会降到10%以内。
渐开线蜗杆配斜齿轮，效率比较低，与零件的精度，齿面 ...

请教下师傅，蜗杆斜齿传动效率差，是不是要放在马达这边，输出功率小的第一级更好，还是放在功率输出级好呀！

这个问题一直不太确定，，见笑了。。
