直齿锥齿轮想要得到近似椭圆形接触

delixing · 发表于 2017-12-25 16:05

hyfjy 发表于 2017-12-23 09:50
其他位置，的确存在“传动误差”，就是不需要接触的地方，进行了负向的收缩，这就是实质吧。但收缩量很小 ...

对，确实是这样。

poxiangzi · 发表于 2017-12-25 20:17

版主做得很好，直接计算齿面点修形，顶一个。

sr88csg · 发表于 2018-1-7 18:14

我们公司最近改造了一台设备能磨直伞，现在在要磨军工飞机零件上的一些零件，精度可以达到5-6级，齿面光洁度0.4-0.8，也算是解决了国内直伞无法磨齿，为军工做了一点贡献吗。有这方面需求的可以联系我，QQ：630075368。直伞磨齿效率低，在中端齿轮区域建议改用0度罗伞代替。

jhoste · 发表于 2018-1-8 08:45

可以分享如何配置

hyfjy · 发表于 2023-6-17 19:43

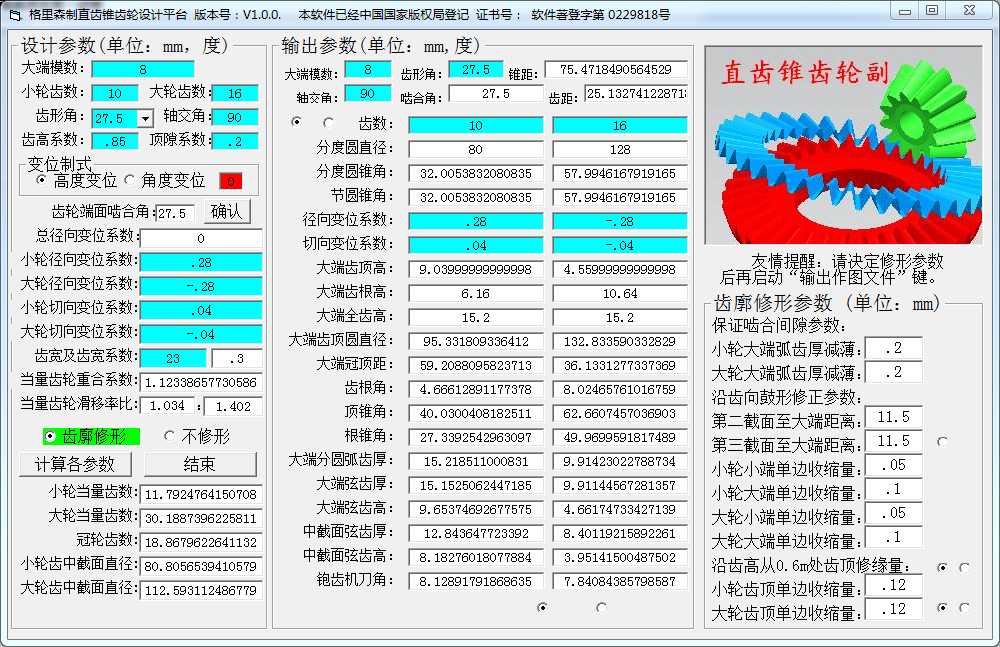

基本参数

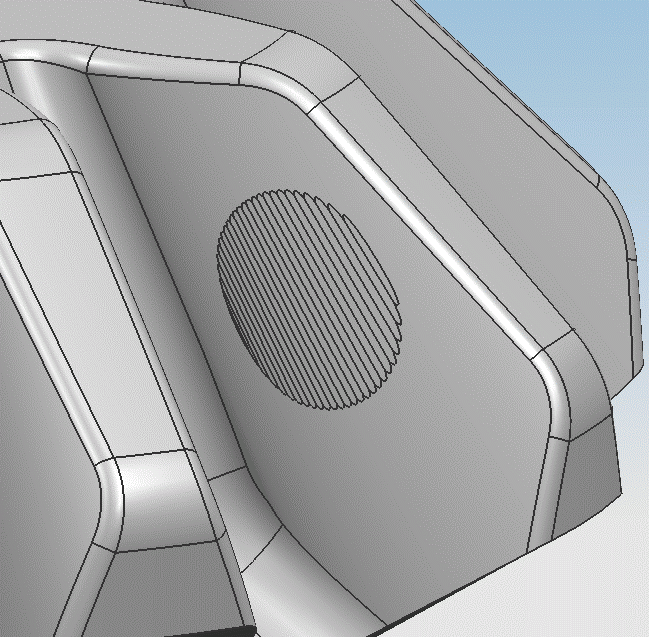

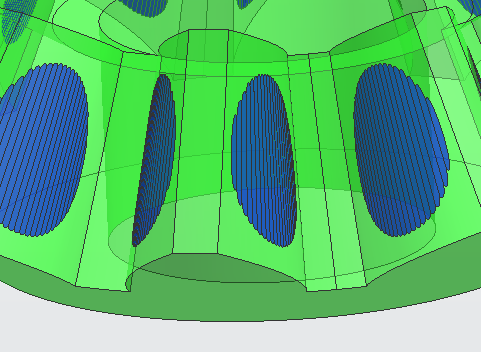

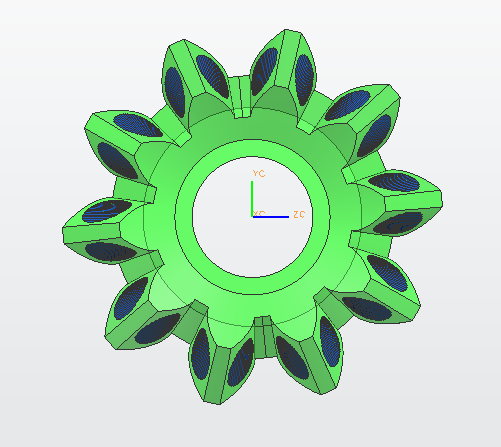

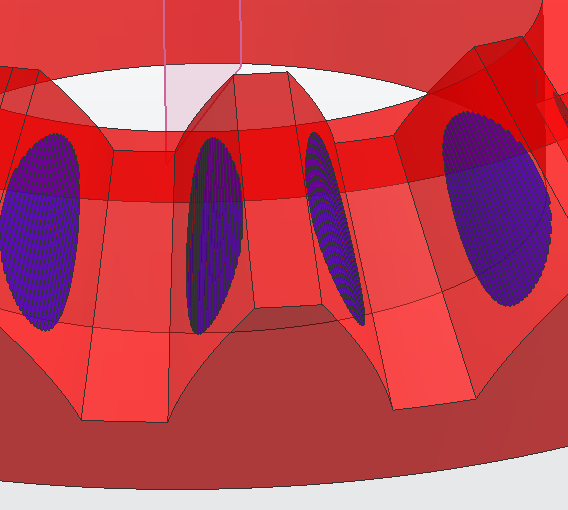

小轮啮合印痕

放大

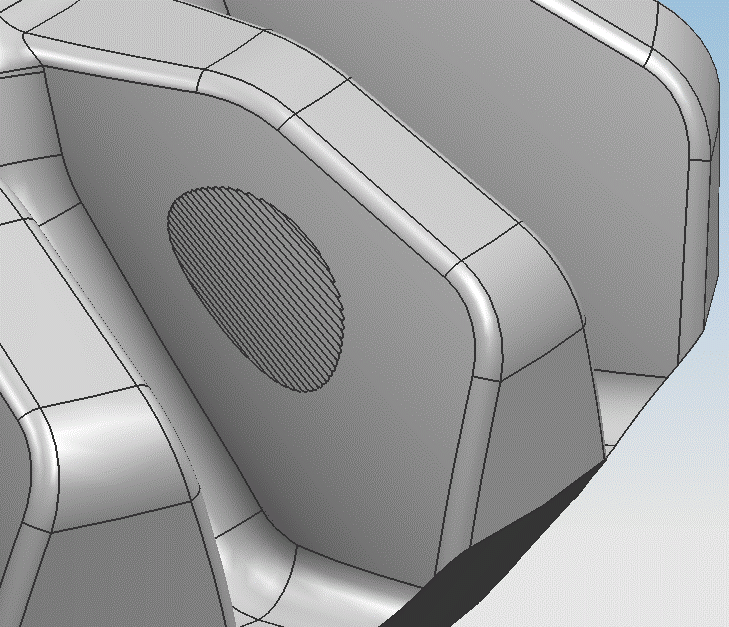

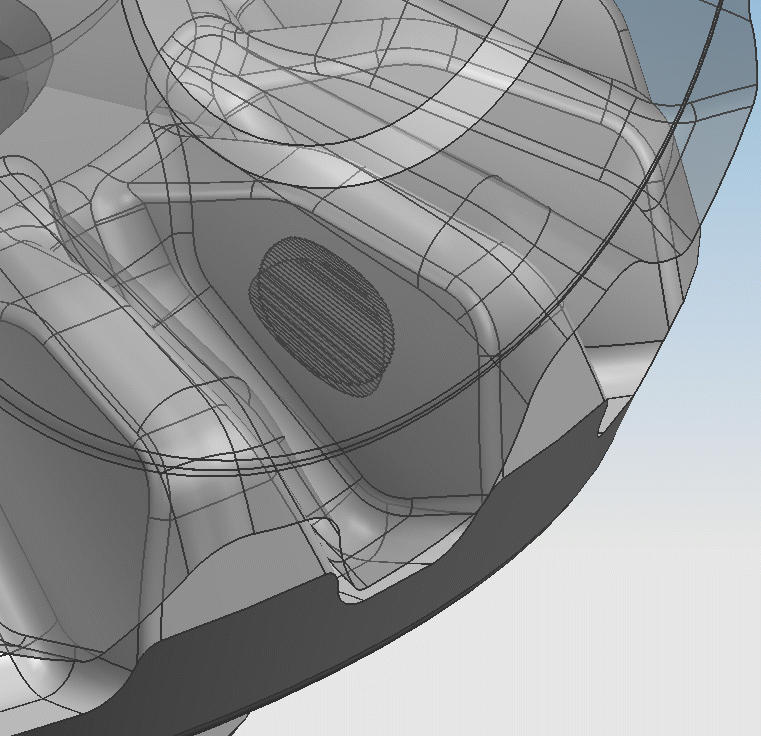

大轮啮合印痕的放大图

hyfjy · 发表于 2023-6-17 19:47

计算的全过程及展成过程的视频文件

10-14啮合全过程.part1.rar (5 MB, 下载次数: 6)

10-14啮合全过程.part2.rar (5 MB, 下载次数: 6)

10-14啮合全过程.part3.rar (5 MB, 下载次数: 6)

10-14啮合全过程.part4.rar (5 MB, 下载次数: 6)

10-14啮合全过程.part5.rar (4.44 MB, 下载次数: 6)

hyfjy · 发表于 2023-6-17 19:49

10齿与16齿啮合得到的接触印痕视频文件

10-16一齿啮合印痕.part1.rar (5 MB, 下载次数: 5)

10-16一齿啮合印痕.part2.rar (5 MB, 下载次数: 5)

10-16一齿啮合印痕.part3.rar (5 MB, 下载次数: 5)

10-16一齿啮合印痕.part4.rar (5 MB, 下载次数: 5)

10-16一齿啮合印痕.part5.rar (650.84 KB, 下载次数: 4)

hyfjy · 发表于 2023-6-20 21:55

正交圆柱齿轮与面齿轮传动的接触印痕

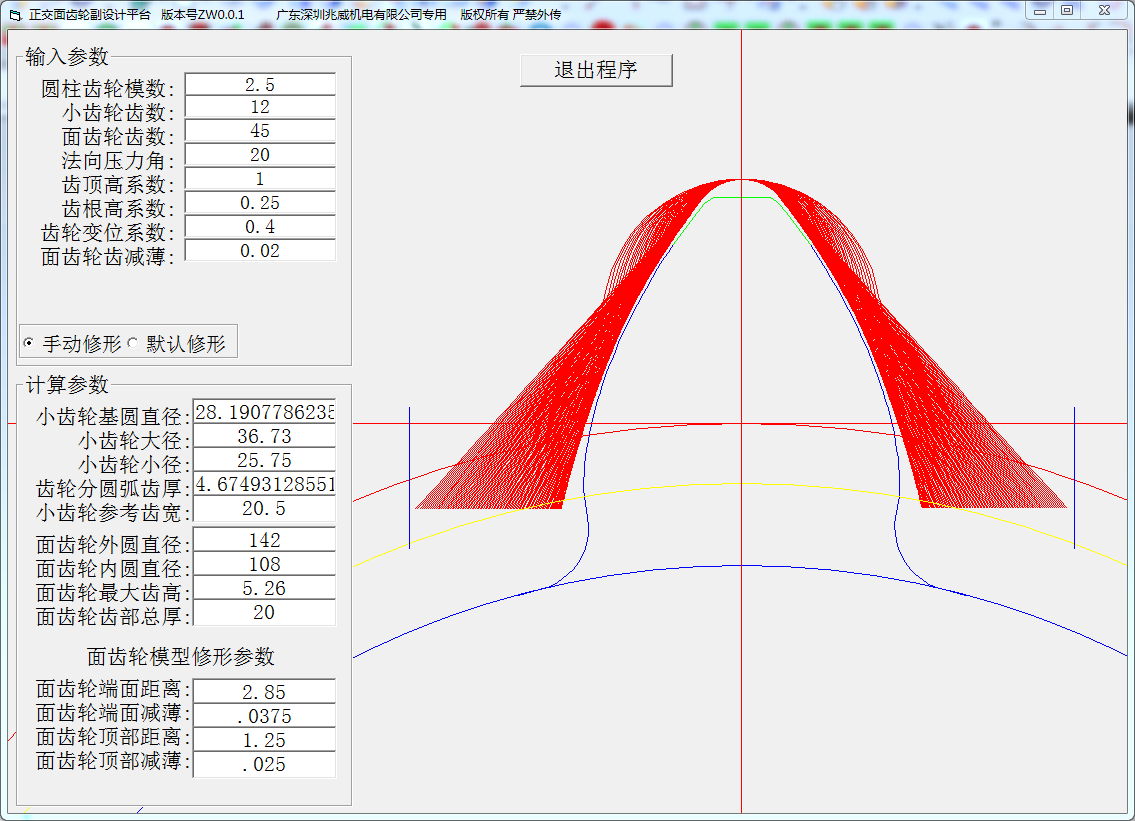

正交圆柱齿轮与面齿轮传动的设计

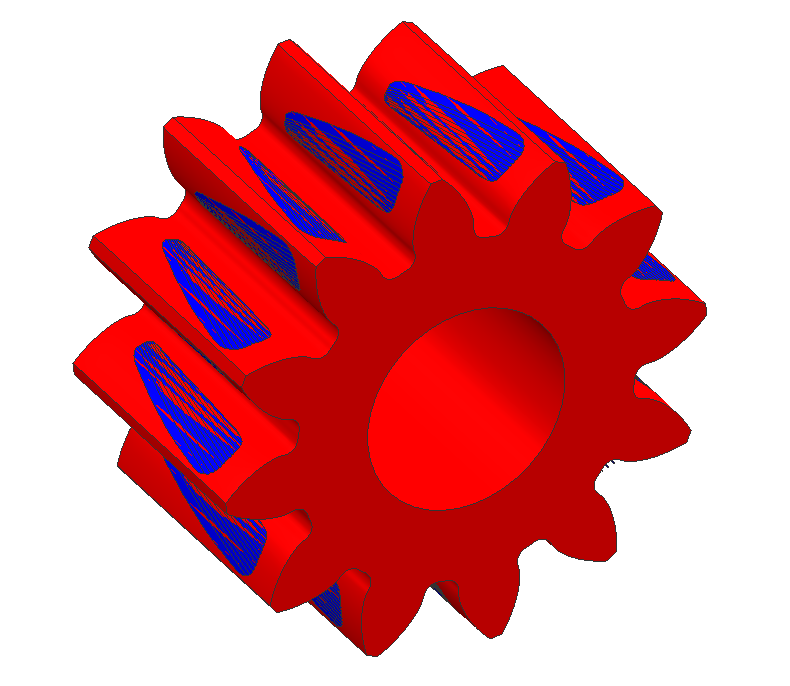

小齿轮的接触印痕

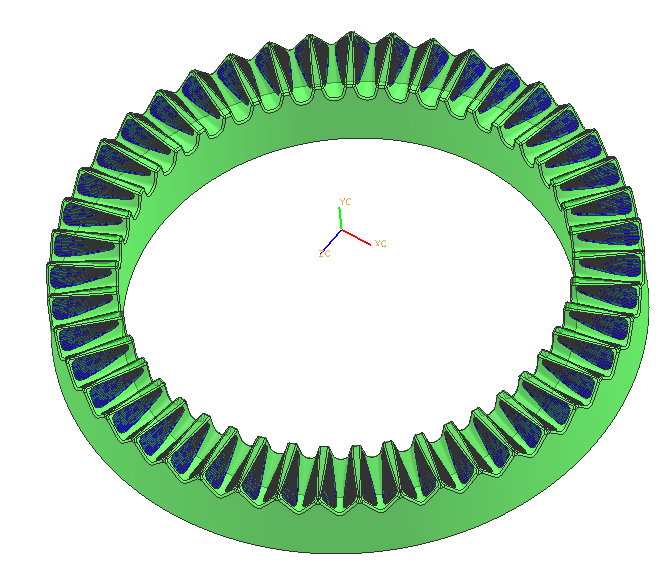

大齿轮的接触印痕

hyfjy · 发表于 2023-6-20 22:00

正交面齿轮传动的齿面接触印痕.rar (3.02 MB, 下载次数: 4)

正交面齿轮传动的接触印痕.rar (2.2 MB, 下载次数: 4)

zhxr1979 · 发表于 2023-6-27 10:36

我们现在也在开始生产精锻齿轮，请教一下老师现在直锥齿齿轮三维造型GearTrax做出来的齿轮，可以拿来做精锻模具吗？精度如何？
