齿形图和齿向图怎么看（非齿形齿向检测报告）

wado50 · 发表于 2015-4-18 09:15

您需要登录才可以下载或查看，没有账号？注册

x

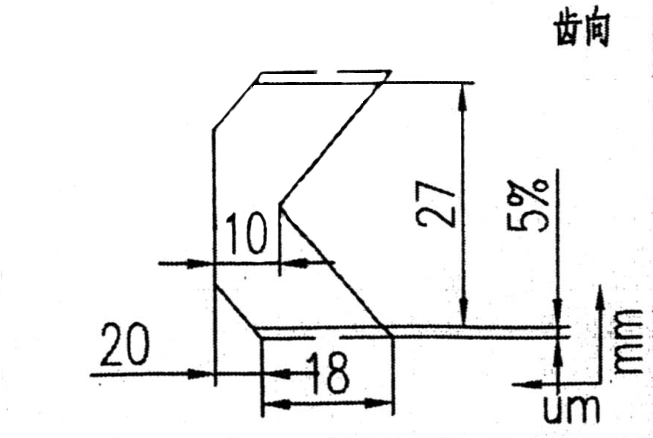

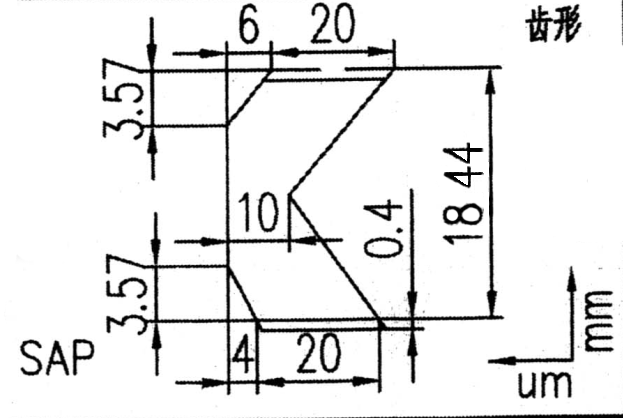

如题，齿轮参数里面的这两张图怎么看！工艺要求按此图进行检测，各项参数如何解释，请大神赐教~（菜鸟请绕道）

wado50 · 发表于 2015-4-22 12:53

没有人懂吗？什么情况，大神在哪里

challenge · 发表于 2015-4-24 21:25

保证齿形或齿向检测轨迹线在K形区域即可。

wado50 · 发表于 2015-5-1 15:50

challenge 发表于 2015-4-24 21:25

登录/注册后可看大图

保证齿形或齿向检测轨迹线在K形区域即可。

可否详细说明呢，谢谢

羊毛 · 发表于 2015-5-6 15:06

齿形齿向都是K型图保证齿形齿向修行在K型图范围内就可以了你可以根据图上数据大概算出齿形齿向的修行齿向是0.02~0.038 齿形修行齿顶0.006~0.026修行长度3.57mm 齿根0.004~0.024修行长度3.57mm

syp24738839 · 发表于 2015-5-6 20:23

楼上回答的观点很好。希望楼主找些相关的资料书看看

nedlovell · 发表于 2015-5-7 13:30

wado50 · 发表于 2015-6-8 16:47

羊毛发表于 2015-5-6 15:06

登录/注册后可看大图

齿形齿向都是K型图保证齿形齿向修行在K型图范围内就可以了你可以根据图上数据大概算出齿形齿向的修行 ...

谢谢您的回复，已经基本看懂了这个图！想补充问一下，您可否知道这个齿形齿向修形图是如何确定的呢？图中的各项参数是怎样计算得到的呢？有没有什么参考文献提供研究下啊，谢谢~

zml0929 · 发表于 2015-6-17 17:07

K形图：参考资料和自己摸索装配情况，然后逐步修正而来

凌云gykang · 发表于 2016-6-20 08:55

像各位学习了，
