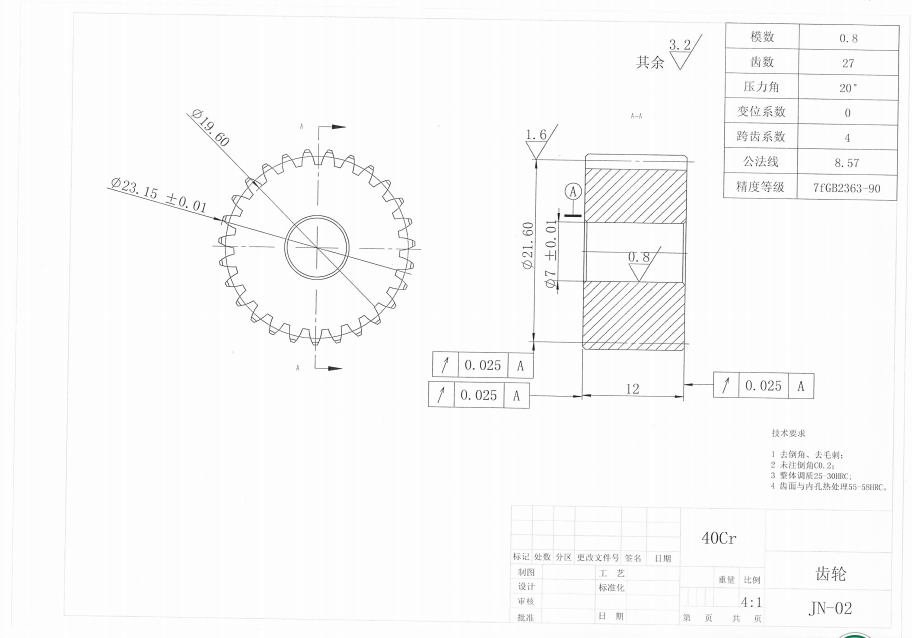

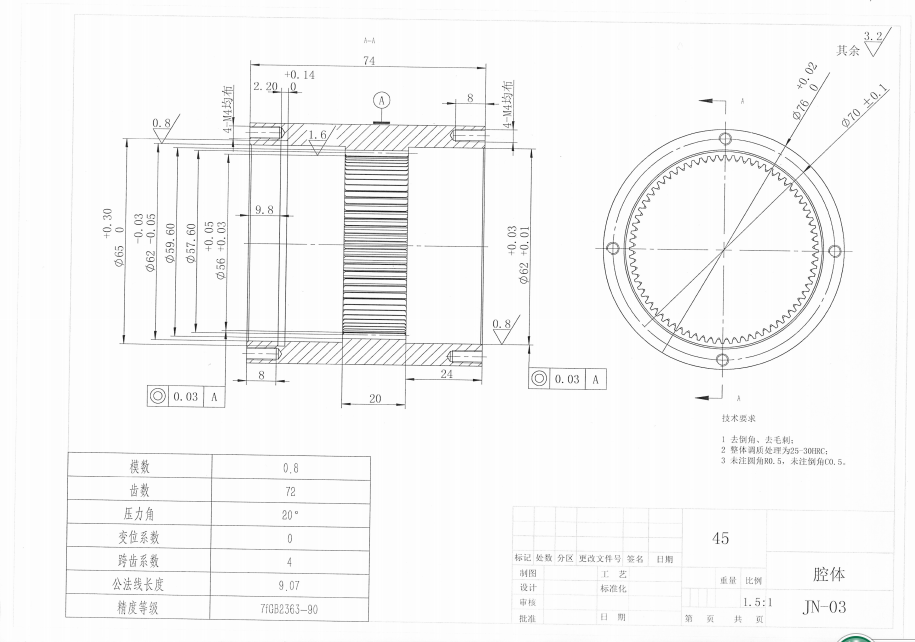

行星齿轮，太阳轮，内齿圈图纸如下。

yanjingying · 发表于 2015-3-19 08:48

您需要登录才可以下载或查看，没有账号？注册

x

各位大侠，模数0.8，太阳齿轮18齿，行星齿27，内齿圈72齿，标准齿轮变位系数0，可以帮忙看看这个太阳轮，行星轮的公法线多少？齿圈的M值多少？最好可以画三维图形出来。

hkl · 发表于 2015-3-21 10:13

有prt就好啦

niuershiye · 发表于 2015-3-21 16:08

1》设计成《0》变位一般不是多好。
假如为了利用现在已经有了的，例如内齿拉刀和内齿，行星架中心距，也只能将就了。
2》如果是全新设计，则需要全面分析。
3》不是所有的 WK 都是测量 4 个齿的！

hyfjy · 发表于 2015-3-22 14:00

牛爷说得对，不设计成变位的行星系统不能算进行优化设计了，就是在有限的空间，设计出耐用度较高，承载能力较大，强度较为优秀的作品，才是搞设计的本能。


lishengdong · 发表于 2015-3-23 19:25

大家好,我这里有一些自动变速箱资料，有需要的联系 qq 1609079893

yanjingying · 发表于 2015-3-30 12:10

niuershiye 发表于 2015-3-21 16:08

登录/注册后可看大图

1》设计成《0》变位一般不是多好。
假如为了利用现在已经有了的，例如内齿拉刀和内齿，行星架 ...

可是行星架中心距已经做好了呀!18的标准中心距

yanjingying · 发表于 2015-3-30 12:13

niuershiye 发表于 2015-3-21 16:08

登录/注册后可看大图

1》设计成《0》变位一般不是多好。
假如为了利用现在已经有了的，例如内齿拉刀和内齿，行星架 ...

牛爷，麻烦你给我算算太阳，行星的公法线，齿圈的M值多少合适。

yanjingying · 发表于 2015-3-30 12:24

niuershiye 发表于 2015-3-21 16:08

登录/注册后可看大图

1》设计成《0》变位一般不是多好。
假如为了利用现在已经有了的，例如内齿拉刀和内齿，行星架 ...

牛爷，内齿是插齿的呀！客户以前找其他单位拉齿根本不能用，所以要求我们插齿，我们插出来还是不太理想，把行星架，太阳轮，齿圈，轴承装进去，放马达上转动的时候感觉齿圈和行星轮有点卡住。初步分析好像齿圈不园，也有可能装配的时候行星架和齿圈不垂直，也有可能太阳轮，行星轮和齿圈的间隙没配合好。

yanjingying · 发表于 2015-3-30 12:26

hyfjy 发表于 2015-3-22 14:00

登录/注册后可看大图

牛爷说得对，不设计成变位的行星系统不能算进行优化设计了，就是在有限的空间，设计出耐用度较高，承载能力 ...

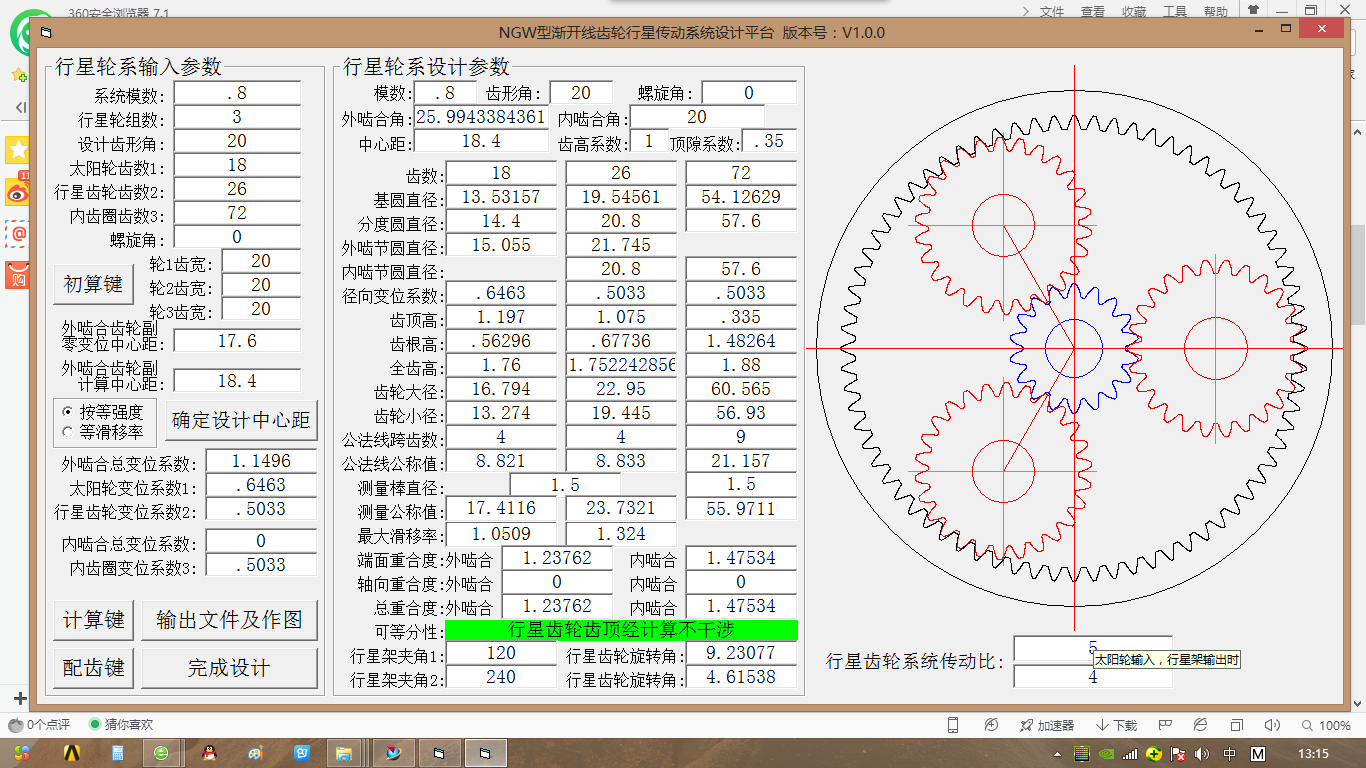

哥们你这软件很强大呀，谢谢你了，非常感谢。

yanjingying · 发表于 2015-3-30 12:29

hyfjy 发表于 2015-3-22 14:00

登录/注册后可看大图

牛爷说得对，不设计成变位的行星系统不能算进行优化设计了，就是在有限的空间，设计出耐用度较高，承载能力 ...

我的行星齿轮是27齿的呀！你这个是26齿的呀！哎，可以搞个27齿的我看看吗？现在客户的行星架中心距已经搞好了呀，是18的中心距。
