NGW--双行星机构计算与绘图

niuershiye · 发表于 2015-1-28 12:59

您需要登录才可以下载或查看，没有账号？注册

x

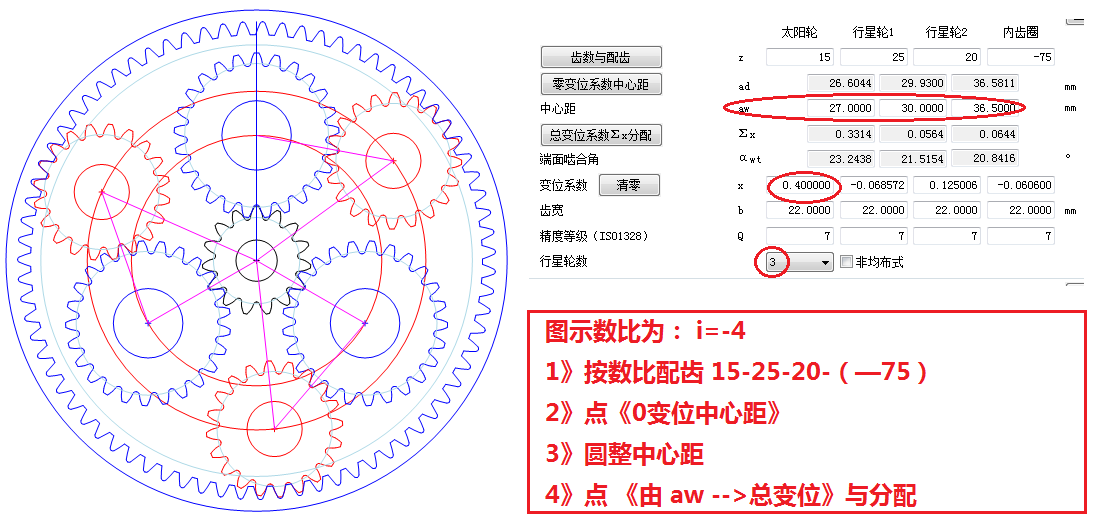

NGW--双行星机构计算与绘图
应用见附图

----------------------------------------------

-----------------------------------------------------

niuershiye · 发表于 2015-1-28 15:29

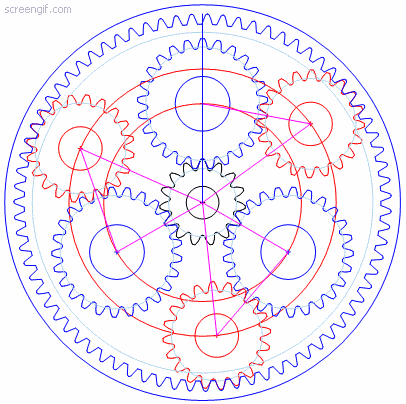

运动模拟，一楼 i=-4 那个例子的。

登录/注册后可看大图

hyfjy · 发表于 2015-1-28 17:13

行星轮系统的传动仿真.zip (1.97 MB, 下载次数: 195)

双行星结构1.part1.rar (1.72 MB, 下载次数: 176)

双行星结构1.part2.rar (1.72 MB, 下载次数: 168)

双行星结构1.part3.rar (183.57 KB, 下载次数: 120)

双行星结构2.part1.rar (1.81 MB, 下载次数: 147)

双行星结构2.part2.rar (1.37 MB, 下载次数: 144)

xxjjqq414 · 发表于 2015-1-29 10:05

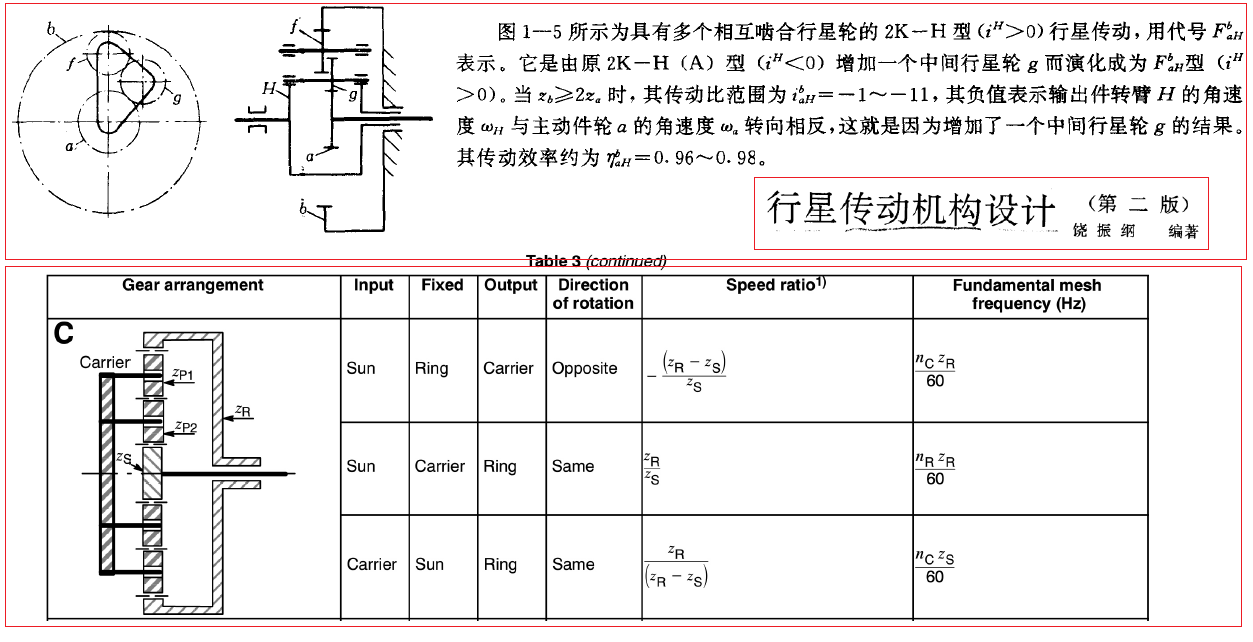

这种双行星轮好像应该属于正号机构因为当行星架固定时两个外啮合加一个内啮合，输出方向是同向的。

qdtruck · 发表于 2015-1-29 11:22

双行星可以换向。可以把齿圈搞得大一些，如果需要的话。不需要其它件都跟着大！呵呵！摩天轮啊！

qdtruck · 发表于 2015-1-29 11:22

强度计算怎么办啊？单行星过得去，双行星是否过得去？

qdtruck · 发表于 2015-1-29 11:23

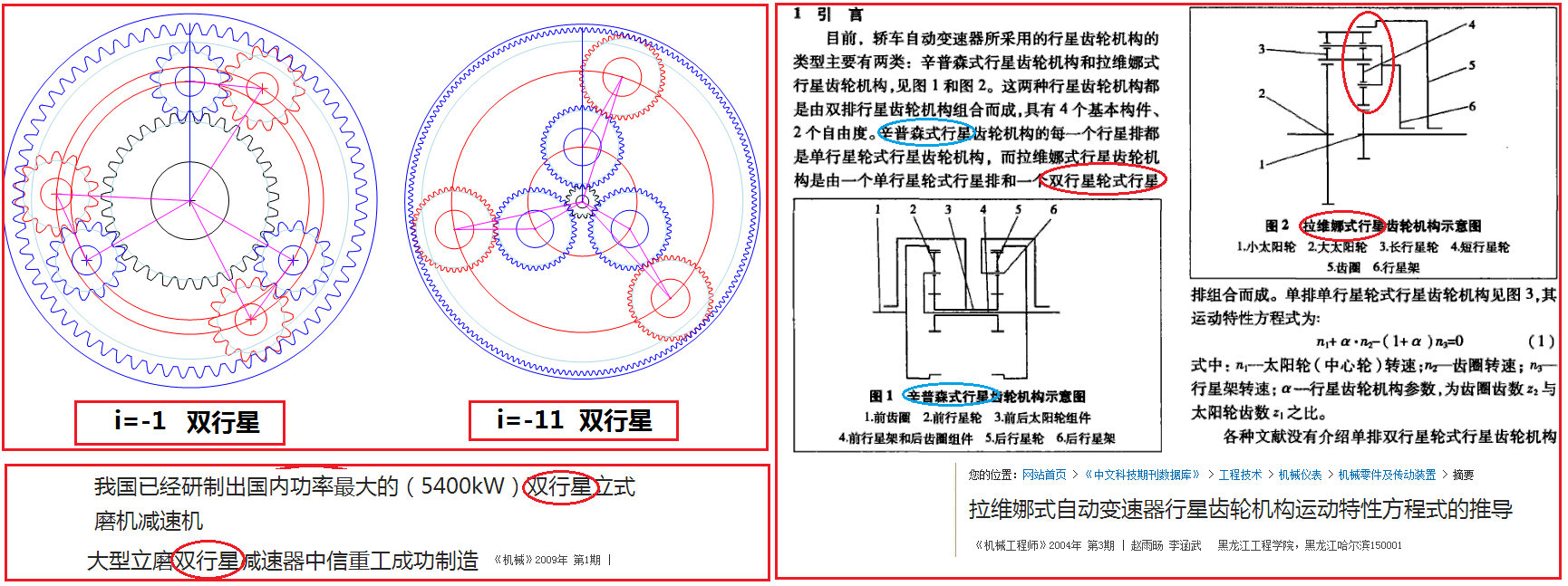

好像奥迪车的变速箱用此结构。很小巧的！

niuershiye · 发表于 2015-1-29 12:22

本帖最后由 niuershiye 于 2015-1-29 12:54 编辑

xxjjqq414 发表于 2015-1-29 10:05

登录/注册后可看大图

这种双行星轮好像应该属于正号机构因为当行星架固定时两个外啮合加一个内啮合，输出方向是同向的。

你说的对，我们是以太阳轮输入行星架输出的方向是负号。

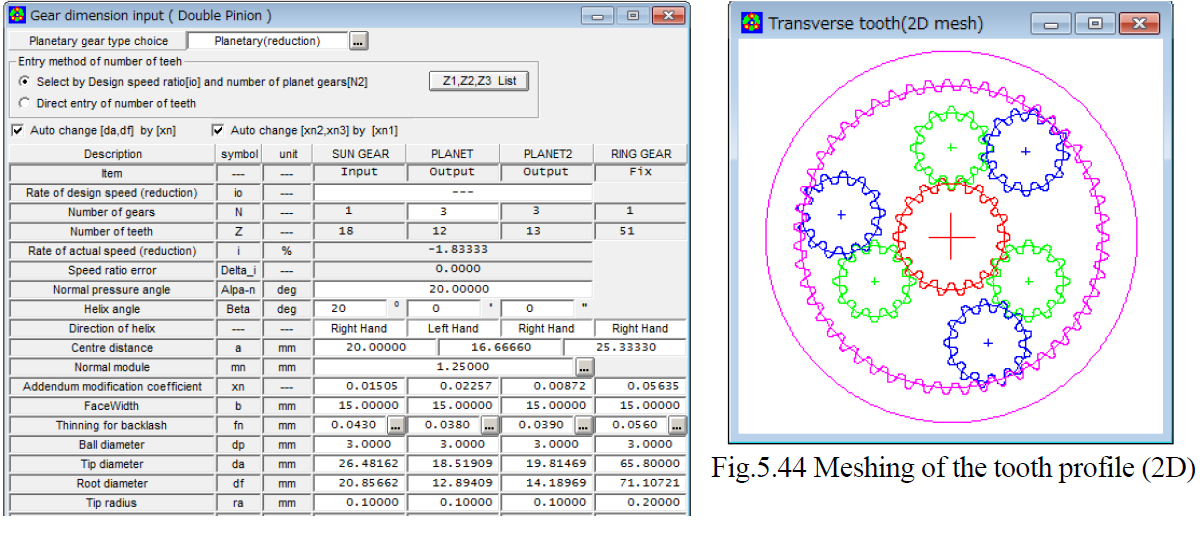

下面是一个日本双行星的例题。


-----------------------------------------------
行星架固定的，受到 2M 大小限制，这个效果不佳，
看大小齿轮的径向直线的转向吧


niuershiye · 发表于 2015-1-29 12:32

qdtruck 发表于 2015-1-29 11:23

登录/注册后可看大图

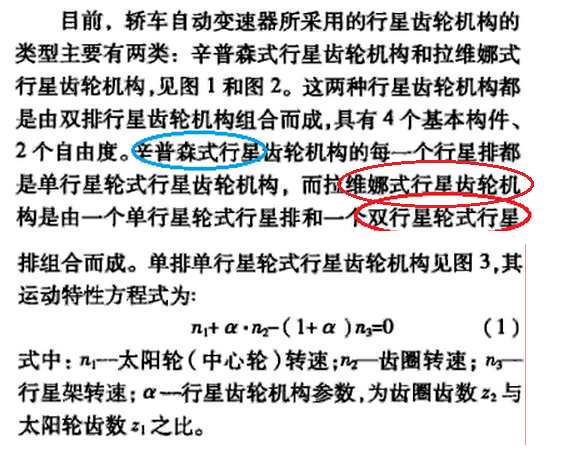

好像奥迪车的变速箱用此结构。很小巧的！

刀疤五 · 发表于 2015-1-29 12:49

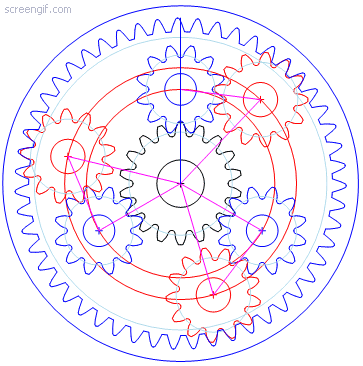

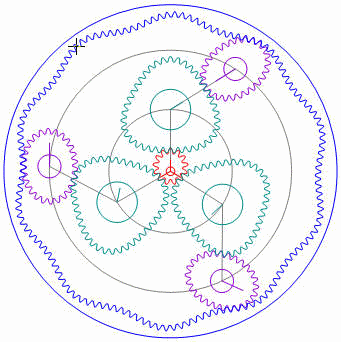

牛爷的贴要顶，我也来一个双星动画。
