哪位高手帮忙算算参数

xxb365 · 发表于 2015-1-23 12:58

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

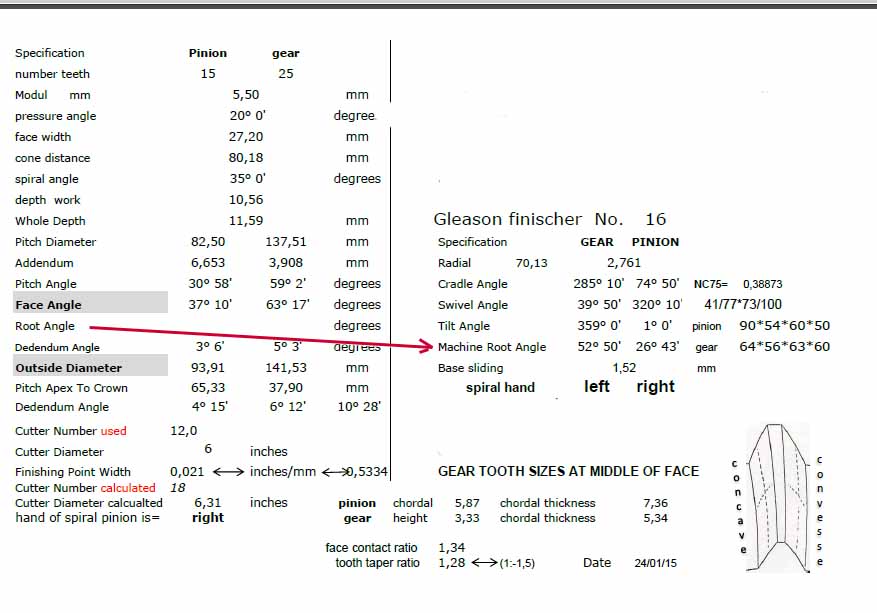

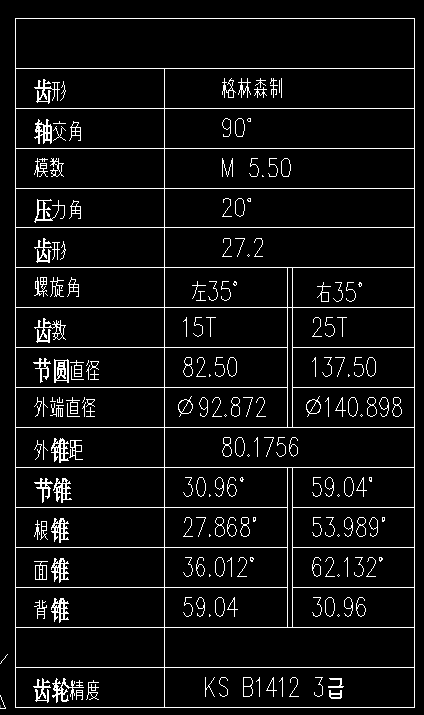

机床是格里森16号
刀具：6吋刀，内角22°，外角18°

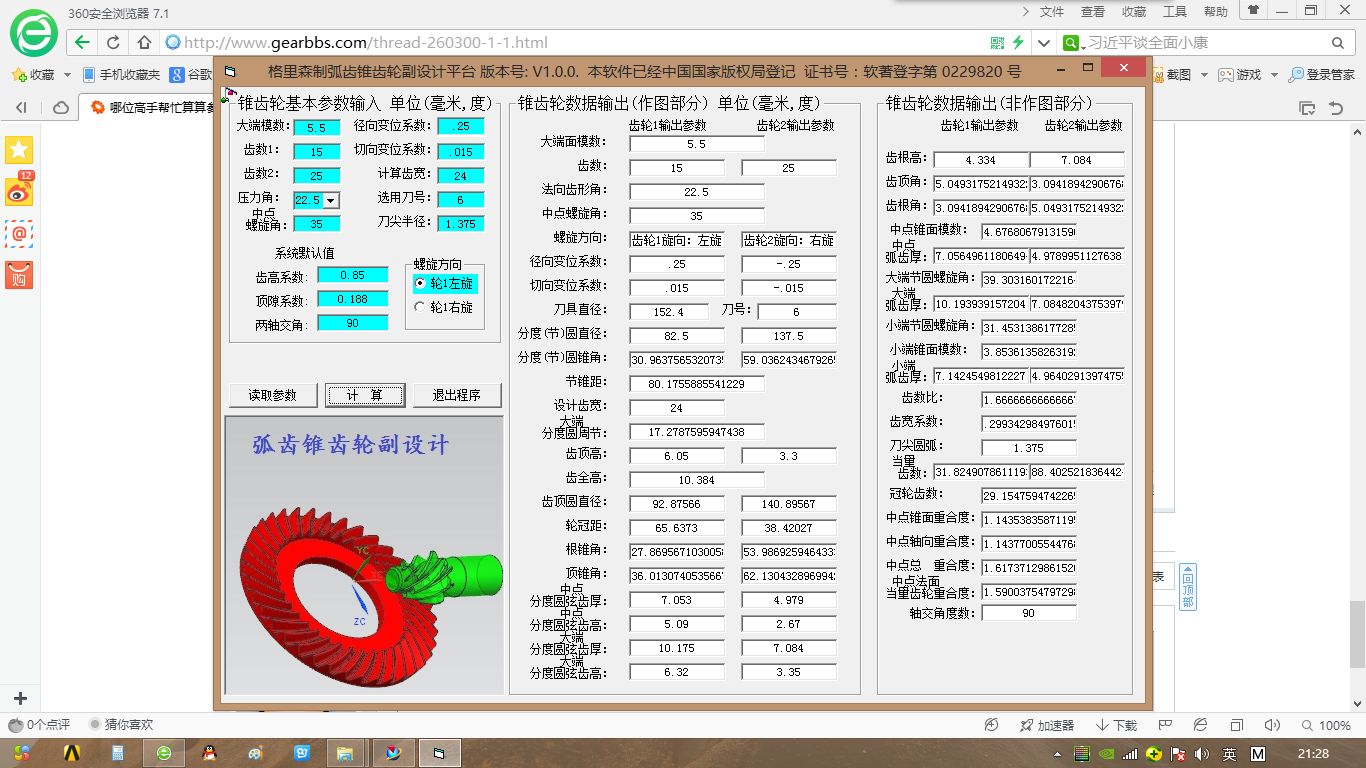

用郭晓冬的设计软件。
谢谢！

yimihe03 · 发表于 2015-1-23 17:10

郭晓冬是谁

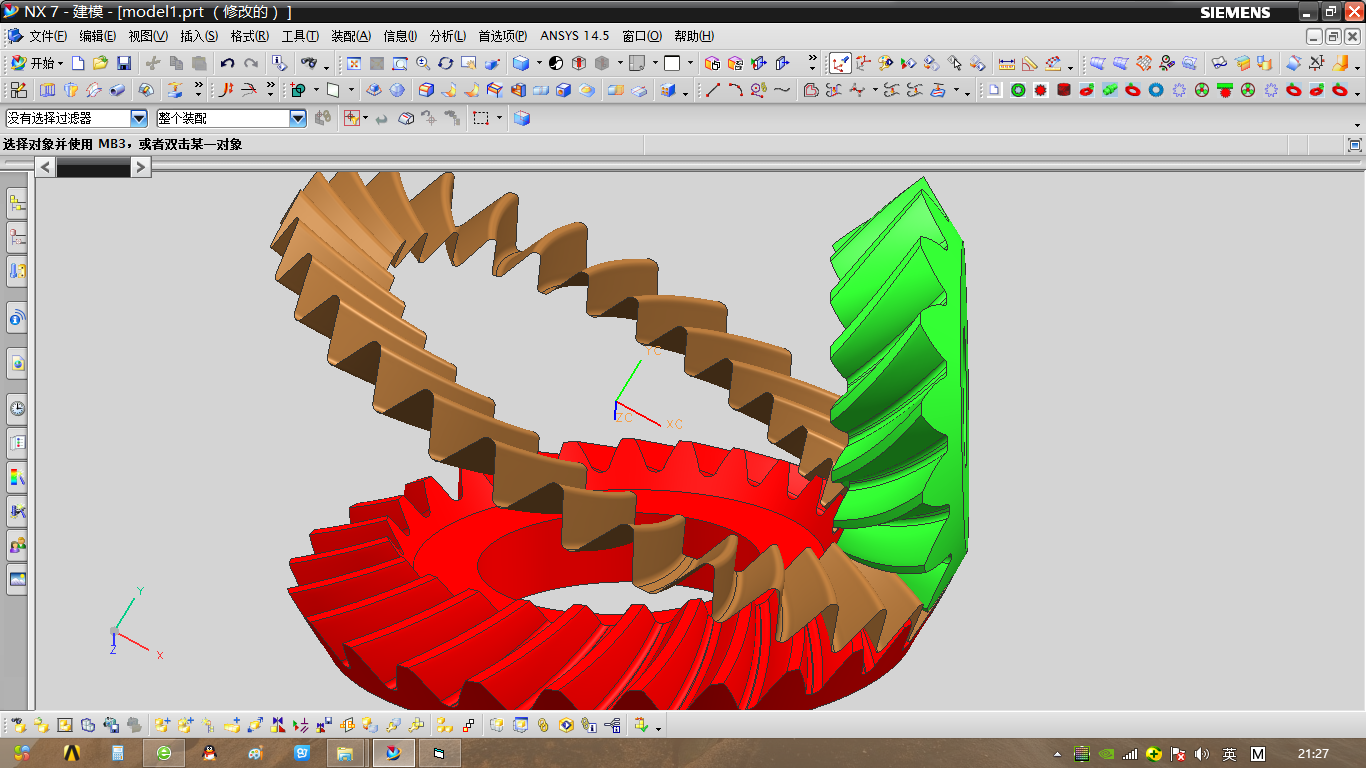

小天 · 发表于 2015-1-23 22:38

:22:43:24
   数据文件名:1525
                     全滚切法弧齿锥齿轮切齿调整参数一览表
                     齿坯几何参数和切齿机床及刀盘调整参数
                                    (SGDH)

                              齿坯几何参数

      项目名称                      小  轮       大  轮
   齿数  - - - - - - - - - - - - - - -    15          25
   模数/径节 - - - - - - - - - - - - -                5.50000       毫米
   齿面宽  - - - - - - - - - - - - - -    26.75       26.75       毫米
   压力角  - - - - - - - - 小轮凹面  -    20.00                      度.分
                  - - - - 小轮凸面  - -20.00                      度.分
   轮副轴交角  - - - - - - - - - - - -    90.00                      度.分
   外锥距  - - - - - - - - - - - - - -    80.18       80.18       毫米
   齿顶高  - - - - - - - - - - - - - -    6.28          3.54       毫米
   齿根高  - - - - - - - - - - - - - -    4.57          7.32       毫米
   工作齿高  - - - - - - - - - - - - -    9.82          9.82       毫米
   理论全齿高  - - - - - - - - - - - -    10.86       10.86       毫米
   外端直径  - - - - - - - - - - - - -    93.28       141.14       毫米
   节园直径  - - - - - - - - - - - - -    82.50       137.50       毫米
   名义半径  - - - - - - - - - - - - -    34.37       57.28       毫米
   根锥顶点超过轴交错点的距离  - - - -    2.60          1.45       毫米
   面锥顶点超过轴交错点的距离  - - - -    -3.80       -2.56       毫米
   节锥顶点至轮冠的距离  - - - - - - -    65.52       38.22       毫米
   前轮冠至节锥顶点的距离  - - - - - -    44.05       26.13       毫米
   节锥角  - - - - - - - - - - - - - -    30.58       59.02       度.分
   面锥角  - - - - - - - - - - - - - -    37.01       63.09       度.分
   根锥角  - - - - - - - - - - - - - -    26.51       52.59       度.分
   齿根角  - - - - - - - - - - - - - -    4.07          6.04       度.分
   螺旋角  - - - - - - - - - - - - - -    35.00       35.00       度.分
   螺旋方向  - - - - - - - - - - - - -    右旋          左旋
   切齿方法  - - - - - - - - - - - - -          固定安装法
   齿侧间隙  - - - - - - - - - - - 最小 13.00 最大 18.00    毫米
   驱动构件  - - - - - - - - - - - - -          小轮

小天 · 发表于 2015-1-23 22:39

  大轮精切调整参数

                                 刀  盘  参  数

   刀盘名义直径  - - - - - - - - - - -          6.00000             英寸
   外刀刀齿齿形角  - - - - - - - - - -          17.05             度.分
   内刀刀齿齿形角  - - - - - - - - - -          22.55             度.分
   内外刀齿刀尖错距  - - - - - - - - -             2.28             毫米
   刀齿刀尖园角半径  - - - - - - - - -          -22.36             毫米

                              机床调整参数       NO.16

   机床安装根锥角  - - - - - - - - - -          52.59             度.分
   水平轮位  - - - - - - - - - - - - -             .00(退)          毫米
   床位  - - - - - - - - - - - - - - -             .99(退)          毫米
   垂直轮位  - - - - - - - - - - - - -             .00             毫米
   刀盘安装偏心角  - - - - - - - - - -          32.01             度.分
   刀盘安装摇台角  - - - - - - - - - -          -69.42             度.分
   摇台检查角  - - - - - - - - - - - -          30.00             度.分
   工件检查角  - - - - - - - - - - - -          34.47             度.分
   产形轮齿数  - - - - - - - - - - - -       29.15476
   分齿挂轮  - - - - - - - - - - - - -       0/  0*  0/  0
   滚比挂轮  - - - - - - - - - - - - -       30/ 69* 59/ 66
   径向刀位  - - - - - - - - - - - - -       66.55461             毫米
   滚比值  - - - - - - - - - - - - - -          1.16619
   基本摇台角  - - - - - - - - - - - -       69.69642             度
   分度箱蜗轮旋转1分齿轮大端切向进给量          .01539             毫米

小天 · 发表于 2015-1-23 22:40

小轮精切调整参数

                                 刀  盘  参  数

      齿面                         凹面 - 外刀凸面 - 内刀
   刀尖直径  - - - - - - - - - - - - - 154.68       150.12       毫米
   刀齿齿形角  - - - - - - - - - - - -    17.05       22.55       度.分
   刀齿刀尖园角半径  - - - - - - - - - -20.41       -20.41       毫米

                              机床调整参数       NO.16


   机床安装根锥角  - - - - - - - - - -          26.51             度.分
   水平轮位  - - - - - - - - - - - - -             .00(退)          毫米
   床位  - - - - - - - - - - - - - - -             .98(退)          毫米
   垂直轮位  - - - - - - - - - - - - -             .00(上)          毫米
   刀盘安装偏心角  - - - - - - - - - -          32.01             度.分
   刀盘安装摇台角  - - - - - - - - - -          69.42             度.分
   摇台检查角  - - - - - - - - - - - -          20.00             度.分
   工件检查角  - - - - - - - - - - - -          38.52             度.分
   产形轮齿数  - - - - - - - - - - - -       29.15476
   分齿挂轮  - - - - - - - - - - - - -       0/  0*  0/  0
   滚比挂轮  - - - - - - - - - - - - -       30/ 69* 59/ 66
   径向刀位  - - - - - - - - - - - - -       66.55461             毫米
   滚比值  - - - - - - - - - - - - - -          1.94365
   基本摇台角  - - - - - - - - - - - -       69.69642             度
   分度箱蜗轮旋转1分齿轮大端切向进给量          .00923             毫米
