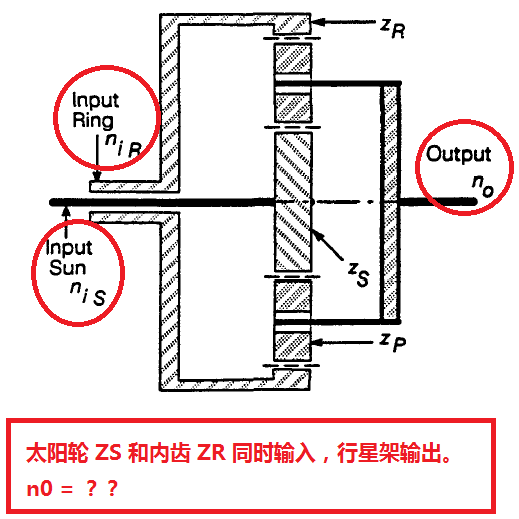

NGW 不固定任何件，太阳轮和内齿双输入 ，行星架输出，怎么计算 ？

niuershiye

qdtruck

这是传说的差动计算？

qdtruck

假如速比是4，太阳轮输入1400rpm,
当齿圈的输入速度是100rpm时，行星架的速度是275rpm
当齿圈的速度是-100时，行星架的速度是425。
就是不知道对不对，请郭老斧正！谢谢！

hyfjy

这是一种合成运动，也称为加法机构，通常是假想内齿轮固定，计算出传动比，再假想太阳轮固定，内齿圈输入，计算出第二传动比，然后这二个传动比求代数加。
用PROE软件可以在运动仿真中直接看到结果。双驱动，单输出。

刀疤五

设太阳轮转速为I，内齿转速为J,（规定逆时针为正）
太阳,行星,内齿齿数为Z1，Z2，Z3。

转速用正负号输入
则行星架转速为：I*Z1/(Z1+Z3)+J*Z3/(Z1+Z3)
行星轮自转转速：Z1*Z3/((Z1+Z3)*Z2)*(J-I)+(Z3*J+Z1*I)/(Z1+Z3)
计算结果为负数时，则是顺时针转.

niuershiye

刀疤五 发表于 2014-12-19 22:44


登录/注册后可看大图

设太阳轮转速为I，内齿转速为J,（规定逆时针为正）
太阳,行星,内齿齿数为Z1，Z2，Z3。

按照 老洪的
则行星架转速为：I*Z1/(Z1+Z3)+J*Z3/(Z1+Z3) 旋转 《OK》
=========================================

突然想到 ，可以 设定 1楼的 符号 <n0> = 0 , 可以得出：太阳轮转速*太阳轮齿数 = 内齿圈转速*内齿圈齿数 。

xxjjqq414

速比计算就像楼上各位所说分别计算合成即可，而受力（扭矩）计算可按其中任何一种方式计算

xxjjqq414

现在发现把行星机构用到极致的可能就是汽车自动变速箱了

xxjjqq414

速比分别计算在叠加，受力按其中一种计算

xxjjqq414

xxjjqq414 发表于 2014-12-20 10:22


登录/注册后可看大图

现在发现把行星机构用到极致的可能就是汽车自动变速箱了

现在只能多级行星（差动）串联，再通过不同离合器的动作实现变速
