【讨论】关于蜗杆蜗轮副几何设计及相关标准的问题

mrmrw · 发表于 2014-11-29 08:24

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

在蜗杆蜗轮副这种齿轮副设计制造时，积极学习国外先进的计算方法和标准是一件非常有必要的事情。
但是，看看论坛蜗杆蜗轮板块就知道了，估计很多人都是有问题就问，对于相关的基础设计算法和标准都不熟悉。说到这里，值得一说是：国内的蜗杆蜗轮计算公式、强度校核算法、精度标准已经和国外有不少的差距了。
*************************
在这个帖子中，我将介绍一些ISO和DIN发布的一些蜗杆蜗轮副的设计标准，供同行参考。同时，希望业内的同行有相关标准的，也发上来，让大家多多学习一下！

mrmrw · 发表于 2014-11-29 08:30

本帖最后由 mrmrw 于 2014-11-29 08:33 编辑

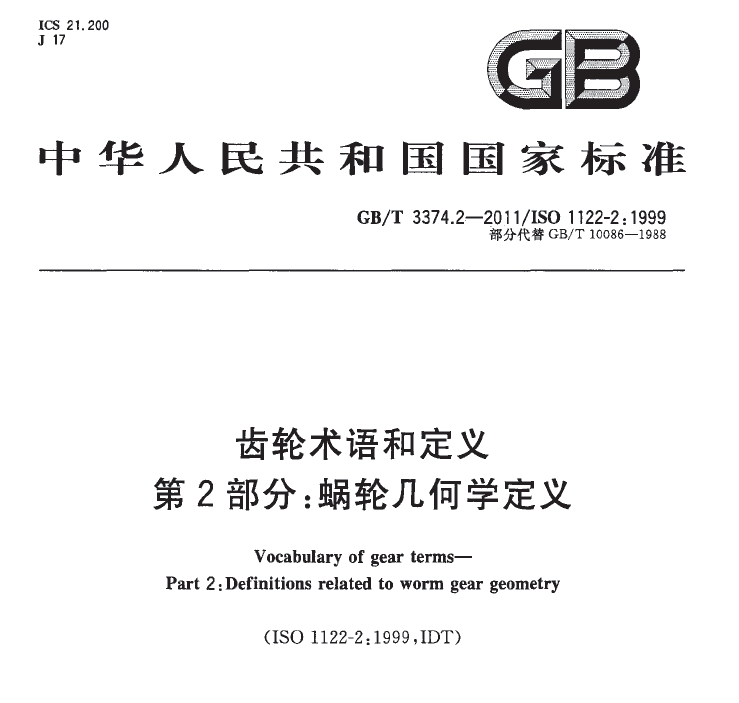

第1份标准是关于蜗轮蜗杆几何学定义的，是《GBT 3374.2-2011 齿轮术语和定义第2部分：蜗轮几何学定义》，这是国内翻译的ISO 1122-2:1999 标准的。
两份标准上传如下：
*************

GBT 3374.2-2011 齿轮术语和定义第2部分：蜗轮几何学定义.pdf (318.22 KB, 下载次数: 164)

ISO 1122-2：1999 齿轮术语词汇.第2部分与蜗轮齿轮几何特性有关的定义.pdf (1.2 MB, 下载次数: 868)

mrmrw · 发表于 2014-11-29 09:38

对于蜗杆的类型，国内在《齿轮手册》中有一些简单的介绍，但是国内相关的技术标准或报告是非常少的。

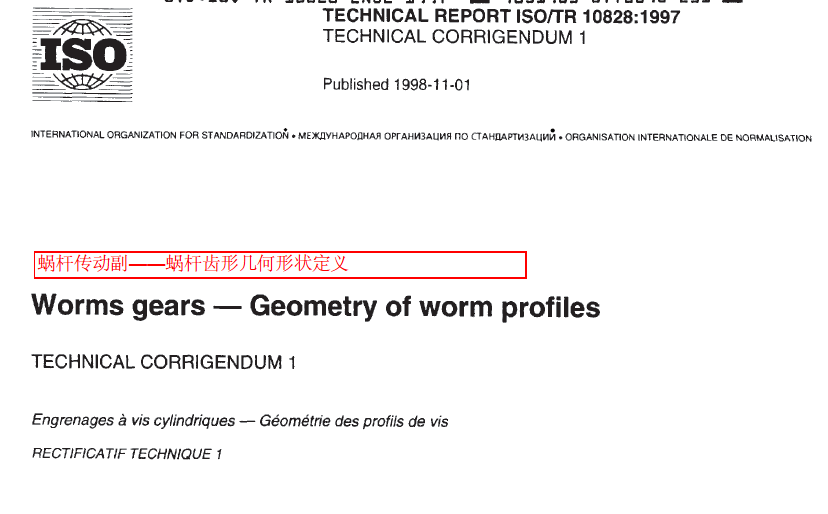

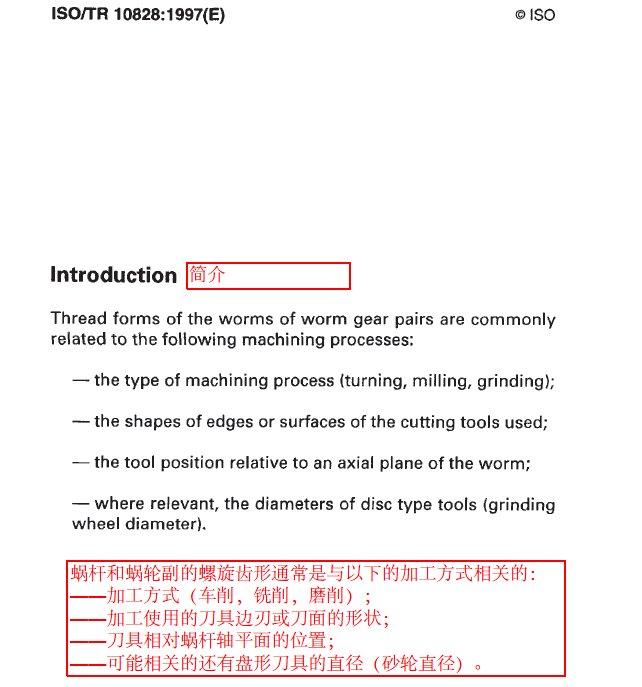

目前可查的一份ISO技术报告是：ISO TR 10828：1997 蜗杆传动副——蜗杆的几何形状的定义
*********************

mrmrw · 发表于 2014-11-29 10:27

关于齿轮和蜗杆的代号表示方法，随着ISO相关标准的修订和更新、细化，很多符号也在跟着修订中。
旧代号的标准有： ISO 701:1998 International gear notation -- Symbols for geometrical data，对应的国内标准是《GBT 2821-2003 齿轮代号表示法》。
最新的ISO 701是2013年发布的，国内目前没有相关的标准。
我这边只有GB的，现在发上来。
****************

GBT 2821-2003 齿轮代号表示法.pdf (65.89 KB, 下载次数: 77)

mrmrw · 发表于 2014-11-29 10:57

要想实现各种类型蜗杆的精确建模，必须建立各种类型蜗杆的精确齿形的方程式，这样子才能方便而且清晰、准确。
国内的文献很少涉及各种蜗杆的精确齿形方程，包括最经典的《齿轮手册》也没有提供相关的介绍，只有少数的蜗杆专著中给出了一些非常复杂的推导公式。

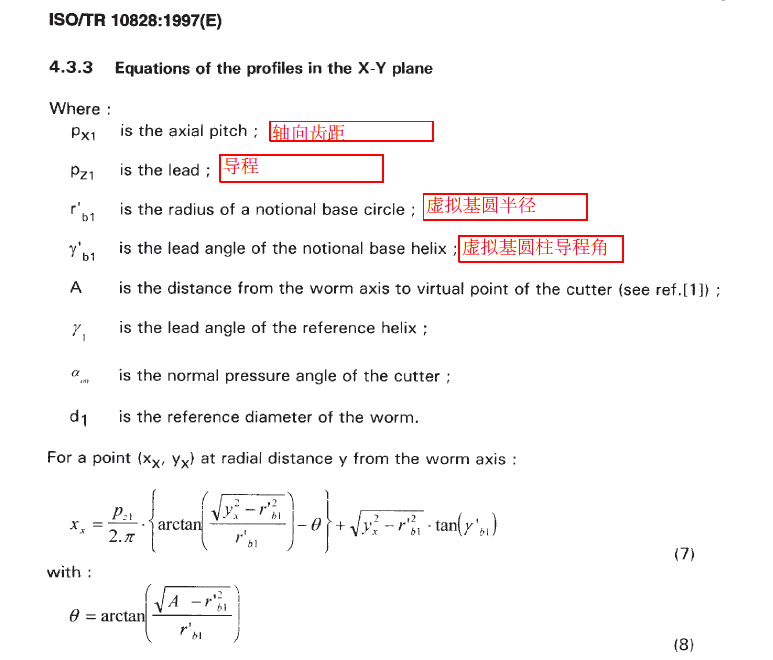

其实，在ISO TR 10828:1997的这份技术报告中，则给出了清晰的数学方程，用数学的方法来定义常见的5中蜗杆的齿形。
*************

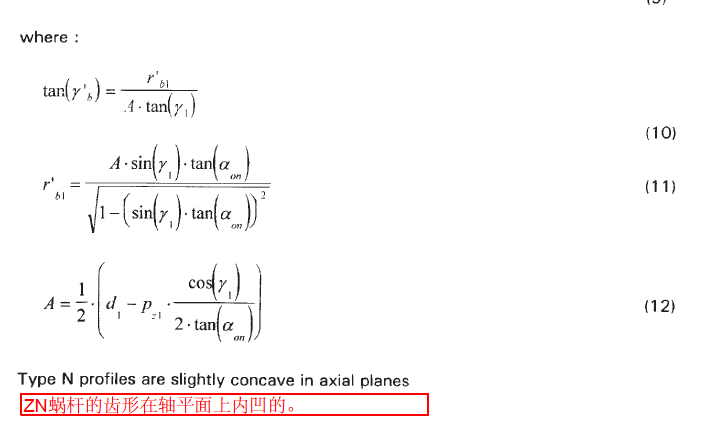

现在截图一份ZN型蜗杆的方程式。

mrmrw · 发表于 2014-11-29 13:39

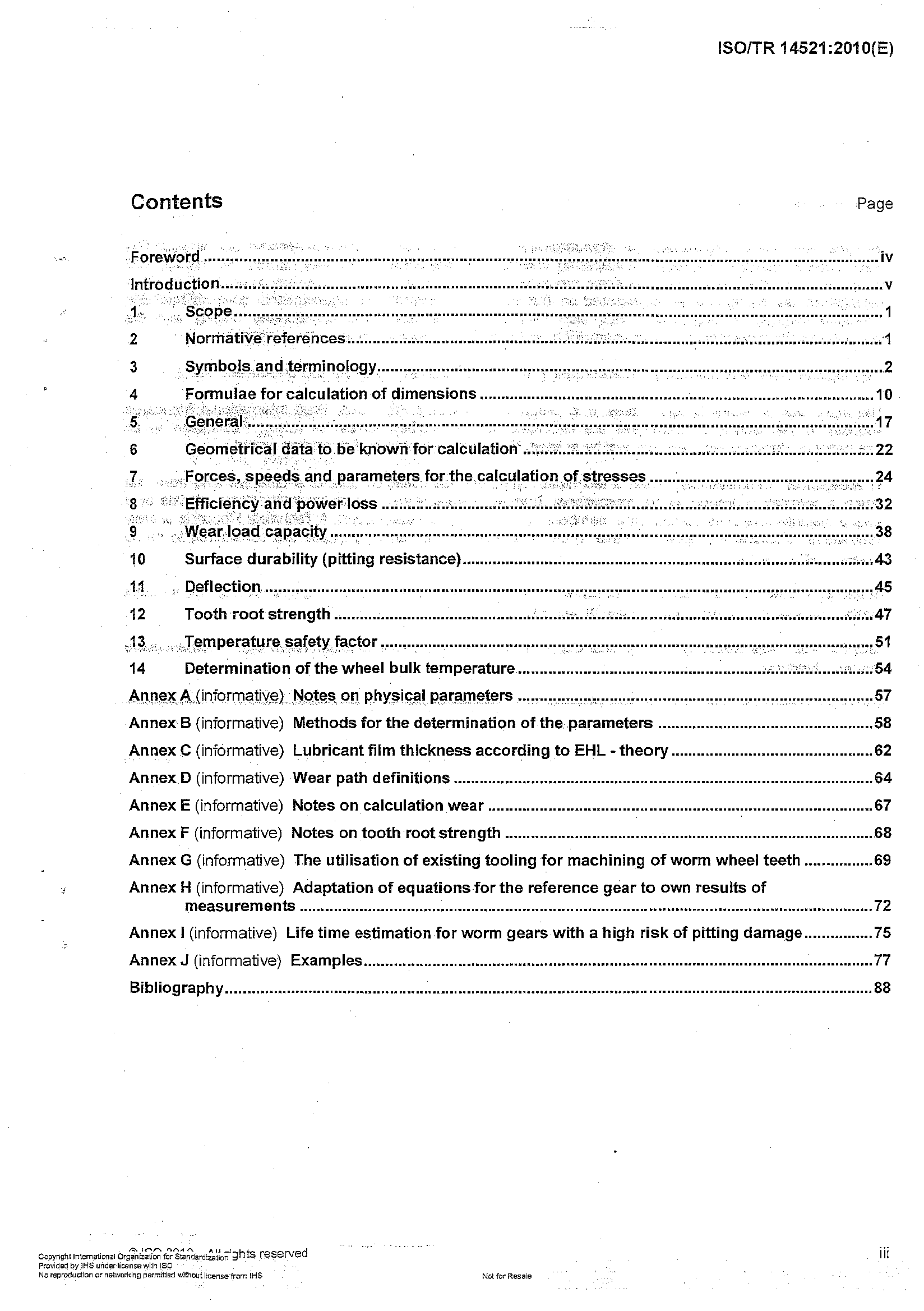

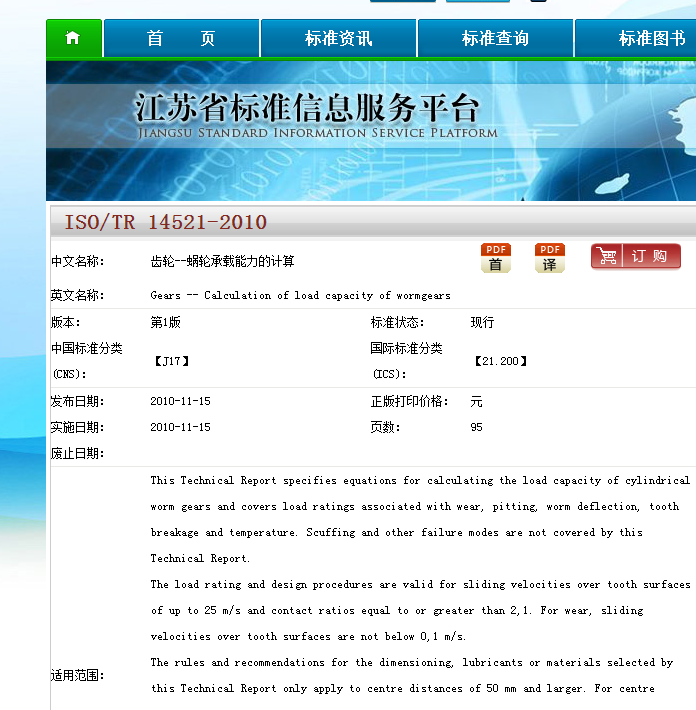

对于蜗杆蜗轮的几何计算，除了ISO TR 10828之外，还有一份是ISO/TR 14521。
ISO/TR 10828是对蜗杆齿形的定义，而ISO/TR 14521则是对蜗杆蜗轮副承载能力的计算，在ISO/TR 14521中第4部分，则给出了蜗杆蜗轮副的几何计算公式。
我这儿只有ISO/TR 14521的一小部分，无法分享了。有的同仁可以分享一下。
***********************

mrmrw · 发表于 2014-12-3 08:19

发了这么多信息了，竟然关心的人很少？
国内的蜗杆蜗轮设计，基本上还是按照02版的《齿轮手册》，手册更新速度有点慢了！

这个样子很好 · 发表于 2014-12-3 10:24

楼主所说极是

印度阿四 · 发表于 2015-1-10 08:58

马工，您好，有个问题想请教一下，实在不知道问谁好了，蜗轮配对ZI蜗杆，关于参数蜗轮喉部齿顶圆da2的计算，按照我们国家机械设计手册及齿轮手册上，蜗轮齿顶高的计算ha2=（mn*han2+xn2*mn），也就是变位之后，齿顶高发生了变化，齿顶圆da2=d2+2ha2的;但是IOS/TR14521上没有明确写ha2的计算方法，只写了da2=dm2+2ham2，dm2是中圆，ham2=mn*ham2*，这里的ham*和ham在14521上的定义是worm wheel tooth reference addendum coefficient 和worm wheel tooth reference addendum 。现在国外客户只告诉了我ha2的值，而且是个特别非标的值，mn=8的，他们告诉我们ha2=4.6，hf2=11.9，当时我们是按照我们国内的计算方法考虑的，认为这个齿顶高和齿根高肯定是变位后的值，因为变位系数告诉我们是-0.36，现在加工的东西出问题了，扯皮了，他们说他们的标准计算齿顶圆是da2=dm2+ha2的，这样他们的计算值比我们算出来的齿顶圆小很多。现在我可以反驳他们的就是1.当时图纸上写的是ha2，并不是ham2，第二，14521上说明了ham*的取值参考值是1，按照他们的思路，ham*取得太离谱了。不知道小弟表述的是不是够清楚，我想请问的是国际上有没有对与齿顶高有准确的定义，到底是齿顶圆减去分度圆，还是齿顶圆减去中圆？我QQ852100541，烦请加下知道一下，谢谢了

印度阿四 · 发表于 2015-1-13 09:18

能有好心人回答一下吗
