非圆齿轮的一些设计案例（机构动画）

411290151 · 发表于 2015-11-9 08:23

hyfjy 发表于 2015-11-8 21:41

登录/注册后可看大图

感觉做玩具的非圆齿轮已经超出了齿轮齿形的范围，如果设计出的齿形，做成后齿形是这个形状，估计用于精密传 ...

这本身就是玩具不可能用于精密传动的

诺亚舟007 · 发表于 2016-10-14 08:38

牛人！
佩服！佩服的五体投地

诺亚舟007 · 发表于 2016-10-15 09:23

其实做非圆齿轮设计理论上都是较为成熟的，关键的问题是：这些齿轮用到什么地方？

411290151 · 发表于 2016-10-15 10:51

诺亚舟007 发表于 2016-10-15 09:23
其实做非圆齿轮设计理论上都是较为成熟的，关键的问题是：这些齿轮用到什么地方？

目前情况看：国内好像没你说的设计非圆齿轮很成熟只能说个别人对非圆齿轮比较了解一点，至于用在什么地方？那就要看情况啦机械上的无非就是用到卯形的较多玩具展馆一般都是比较花式的.遇到好多厂家都会用到非圆齿轮，但是好多都是自己不会设计.

411290151 · 发表于 2016-12-10 11:11

不要问哪上用的纯属娱乐~~~

411290151 · 发表于 2017-4-10 08:53

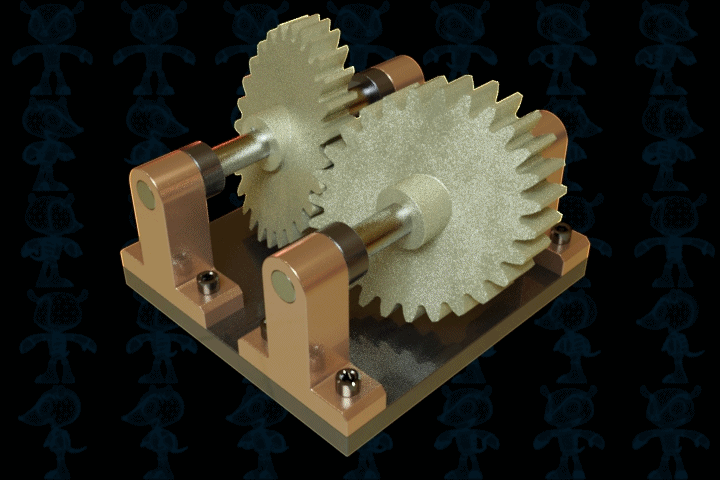

面团混合机上用的斜板齿轮

刀疤五 · 发表于 2017-4-10 15:46

楼主的动画图片总是很新颖.顶!
此动画,是圆柱直齿轮,端面切成斜面后形成的?

411290151 · 发表于 2017-4-13 17:20

刀疤五发表于 2017-4-10 15:46
楼主的动画图片总是很新颖.顶!
此动画,是圆柱直齿轮,端面切成斜面后形成的?

五哥就是厉害正如你说那样从一个大直径的直齿轮采取对角线切片，结果是斜盘齿轮

411290151 · 发表于 2017-9-7 08:34

还是有点意思的...

zhuzhu006 · 发表于 2017-9-10 21:33

刀疤五发表于 2017-4-10 15:46
楼主的动画图片总是很新颖.顶!
此动画,是圆柱直齿轮,端面切成斜面后形成的?

五哥的眼真尖

，我还看了半天
