一种全新的高精度、高承载、大传动比的蜗杆副。

adsl147@163.com · 发表于 2014-7-22 11:41

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 adsl147@163.com 于 2014-7-22 11:53 编辑

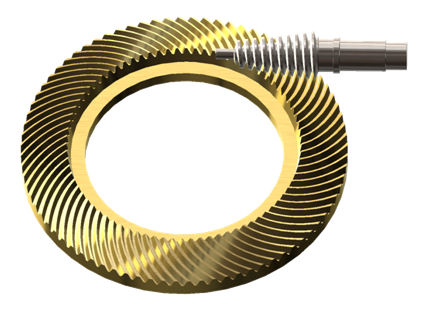

一种全新的高精度、高承载、大传动比的蜗杆副。精密锥面蜗杆副是一种独特的蜗杆副，具有中心矩小；多齿接触，承载能力强；齿面相对滑动速率小，功率损失小，效率高；完美地调隙功能等诸多优点。另外，它还有个特点，正反两个方向承载能力是不同的。

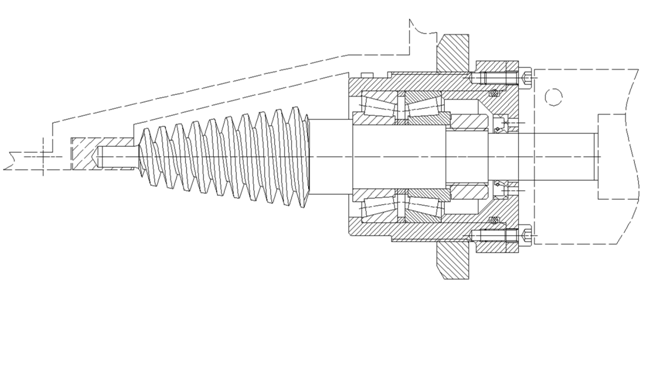

精密锥蜗杆副采用变导程的方式，完美地实现了调整侧隙的功能，实际使用中采用定位螺母来实现调隙，操作起来非常简单。在制造当中不必受到苛刻的绝对精度限制，只需满足相对精度即可。大大降低了制造难度和制造成本。

电话：010-62166922-808王女士
邮箱：wangwenwen@buffalo-gear.com

adsl147@163.com · 发表于 2014-7-24 10:21

沙发。。。。看的人不少。。没人留言

yingbang · 发表于 2014-7-24 12:39

太漂亮了，怎么加工

杂品50 · 发表于 2014-7-24 17:05

缺点更多

吉布提 · 发表于 2014-7-24 18:18

有关高精度、高承载力以及工艺性如何，都还要更多令人信服的证明。
高精度需要极好的工艺性。共轭理论告诉我们：可以形成啮合的蜗轮蜗杆的齿形是不限的，但工艺性和啮合的平稳性是该齿形能否应用的关键。譬如渐开线就是一对互为共轭的齿形，其互为共轭也是唯一的特例。因此，它的工艺性是很好的。
载荷问题：若主动锥轮材料为钢，那么大锥轮用什么材料呢？钢对钢恐怕不妥吧？不用钢，承载能力能超过现在的格里森或克林根贝尔格锥齿轮吗？
又有调整侧隙功能，又能实现多齿啮合，不容易。更何况，绝对的多齿啮合是需要加工精度零误差的。否则，就要像行星传动那样采用浮动式自定心结构了。

马文辉 · 发表于 2014-7-24 20:04

想请问楼主能够用做滚齿机的工作台传动吗？

这个样子很好 · 发表于 2014-7-25 10:25

杂品50 发表于 2014-7-24 17:05

登录/注册后可看大图

缺点更多

请问下，你所说的缺点是什么？

adsl147@163.com · 发表于 2014-7-25 11:23

yingbang 发表于 2014-7-24 12:39

登录/注册后可看大图

太漂亮了，怎么加工

锥蜗轮副：传统的加工方式：1加工一蜗杆2制作一把和蜗杆一样的滚刀3用滚刀加工蜗轮

这种加工方式加工出来的锥蜗轮副由于加工误差，齿面接触区很差，需要长时间跑合，而跑合的结果是没法控制侧隙，因此目前大多数厂家只能生产精度很低的锥蜗轮副。

图中的锥蜗轮副：是用五轴加工中心加工出来的，1建立蜗杆、蜗轮的数学模型，（考虑，侧隙和修型）2用五轴加工中心分别加工蜗轮和蜗杆

这种方式加工出来的锥蜗杆副精度高，无需跑合装配后接触区便完好呈现。另外这种蜗杆副本身具有一定的中心可分性，且可以完美的调隙。

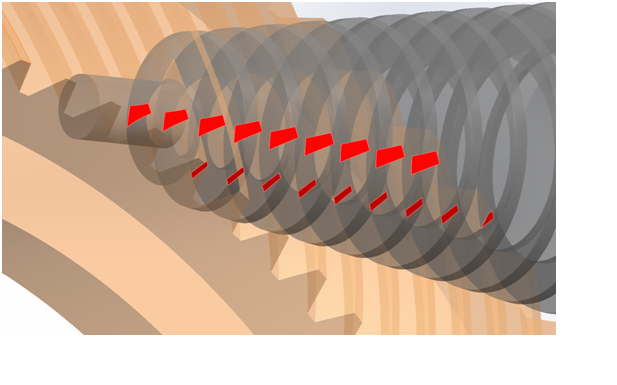

速比80的锥蜗杆副可呈现近9个接触区

这种锥蜗杆副的高精度和高承载，完全可以用在加工中心的精密转台、摆角铣头、关节减速器当中。

adsl147@163.com · 发表于 2014-7-25 11:26

马文辉发表于 2014-7-24 20:04

登录/注册后可看大图

想请问楼主能够用做滚齿机的工作台传动吗？

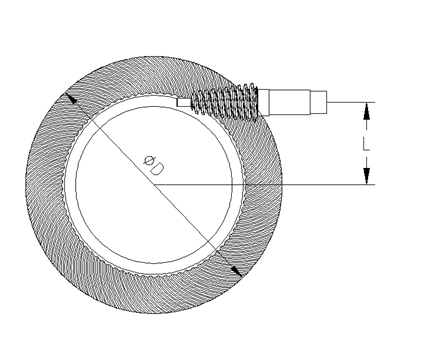

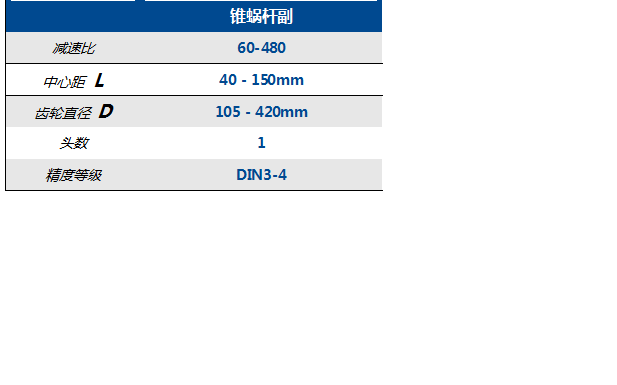

用作滚齿机转台非常理想，目前我们能加工的尺寸范围，请问您滚齿机工作台所需的转矩和中心矩传动比？

chilun-yan · 发表于 2014-7-25 11:31

和准双曲线齿轮加工有何不同
