人字齿轮副的啮合

hyfjy · 发表于 2014-6-16 14:17

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

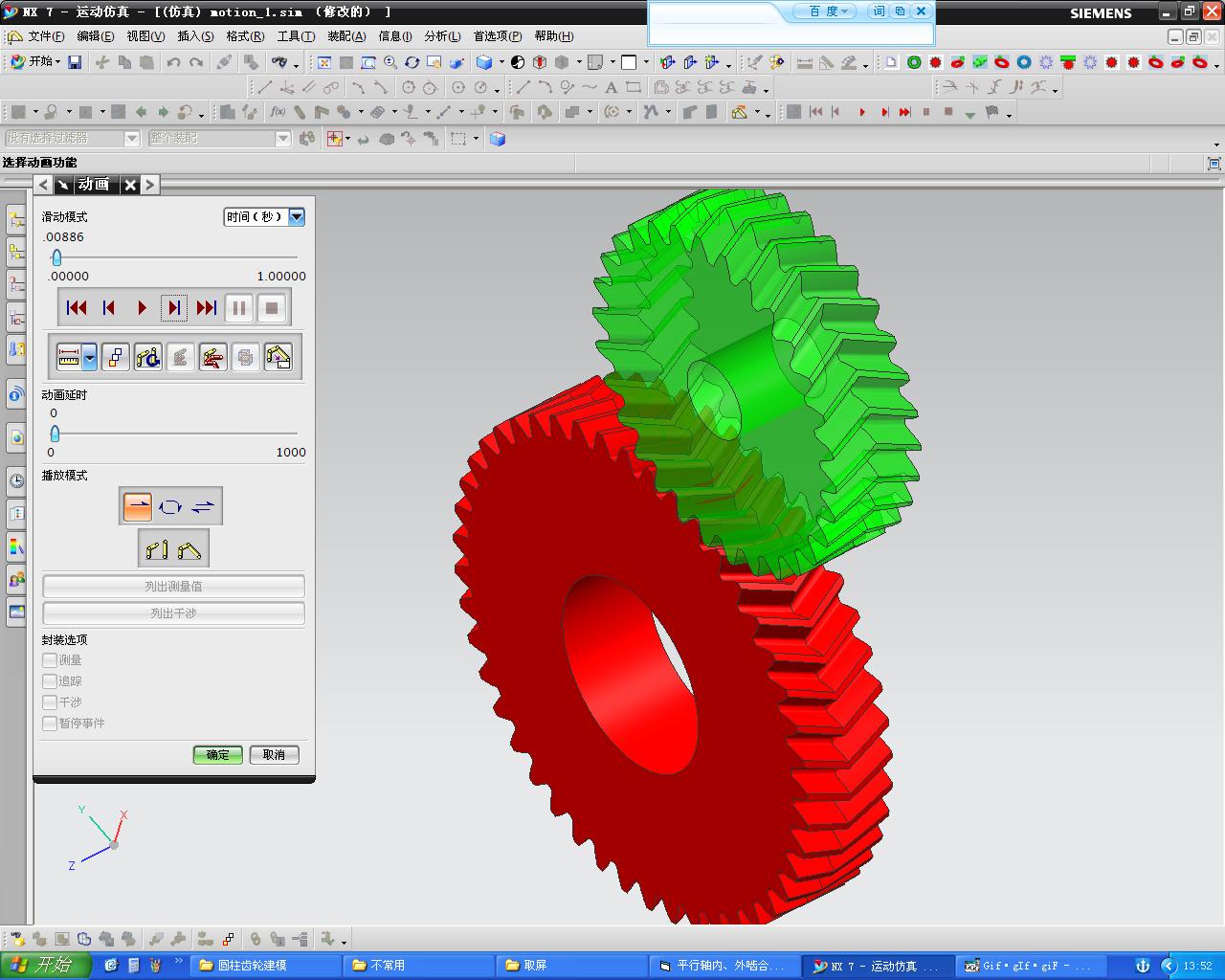

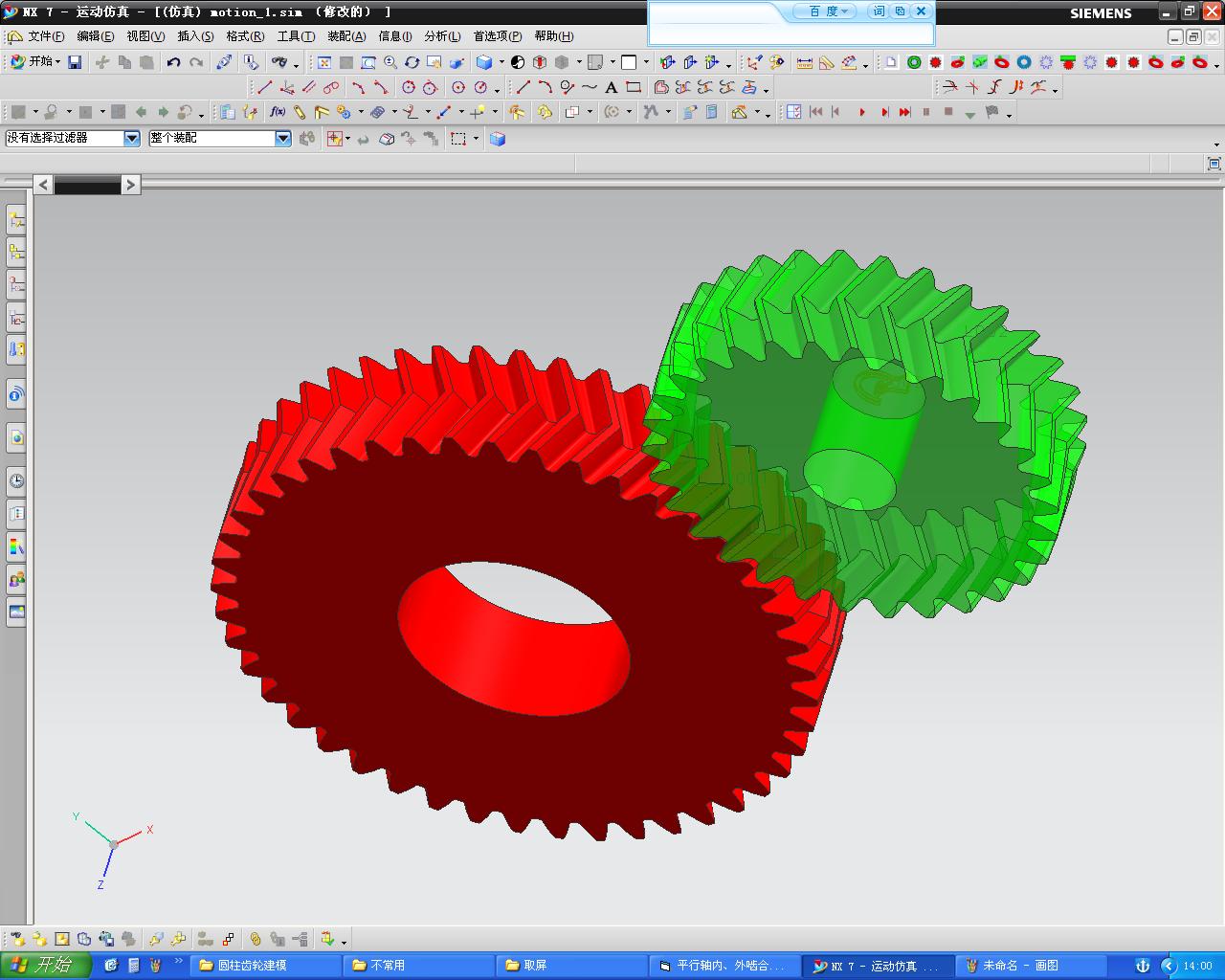

应朋友的要求，做了一对人字齿轮副：

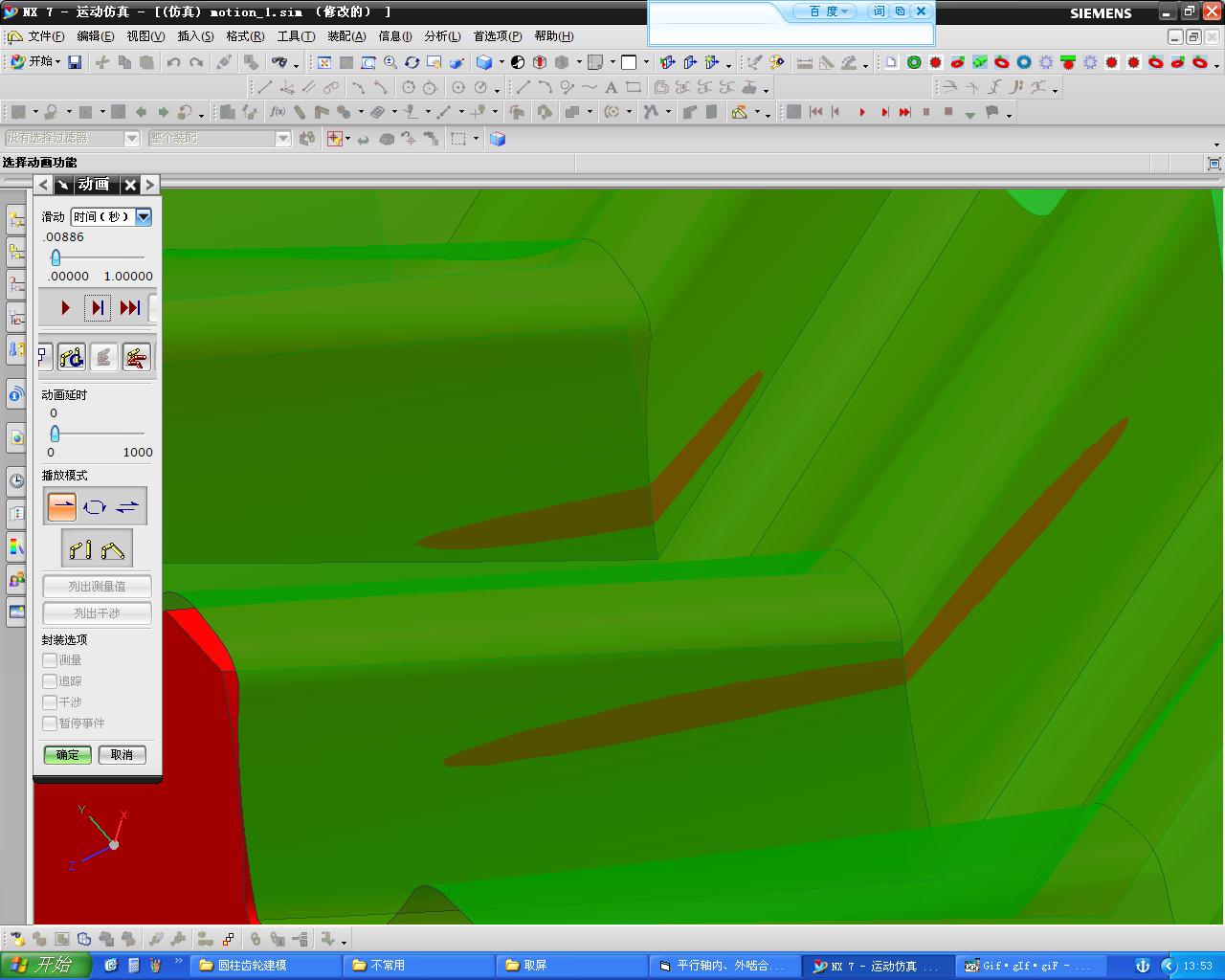

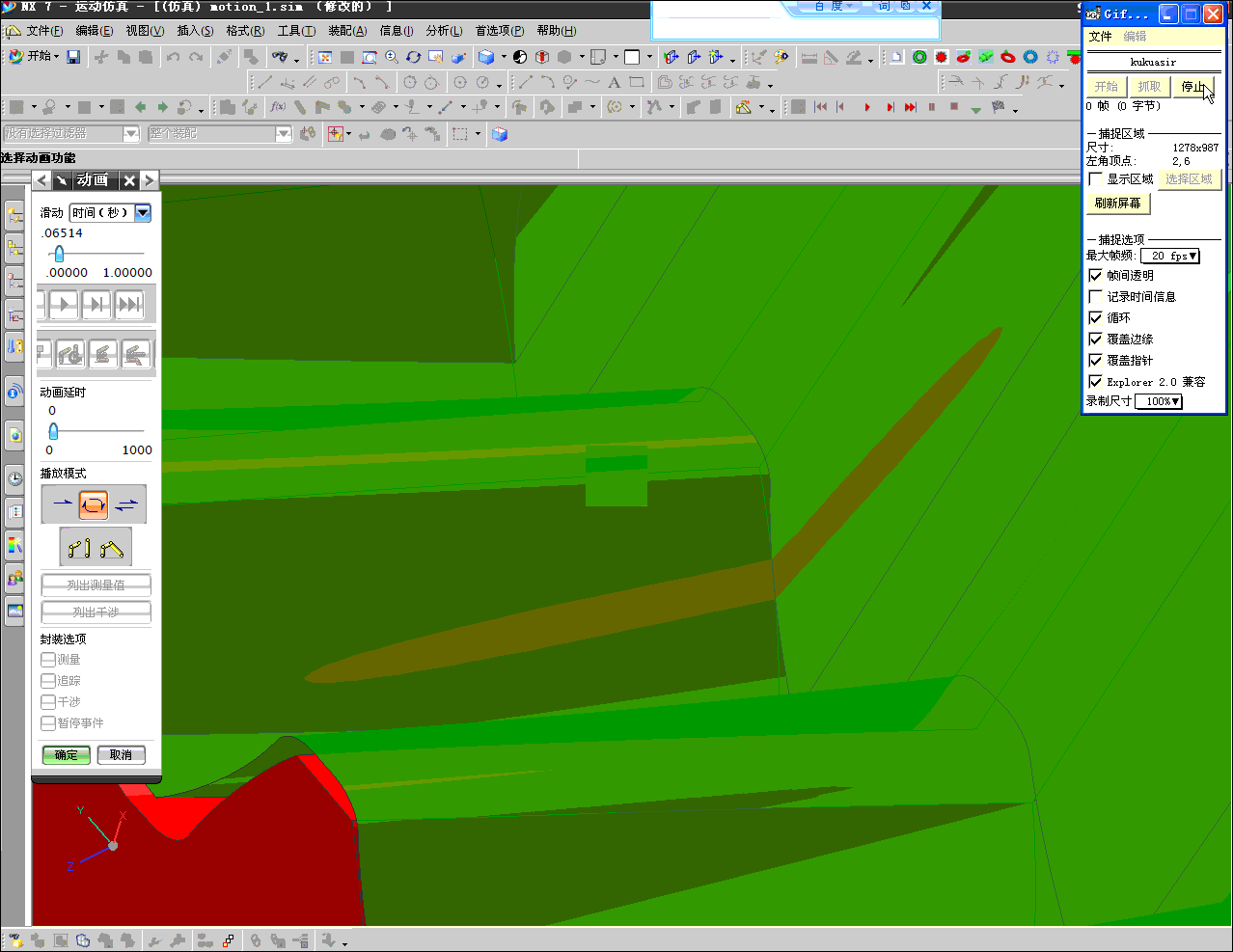

因为对齿形及齿向进行了修形，故得到下面的啮合印痕：


hyfjy · 发表于 2014-6-16 17:05

人字齿轮的快速精确建模：


总的思路是对于已计算完成，具有齿形修形及齿向对称修形的斜齿轮的数据处理，只建模一半，然后镜像另一半，得到完整的人字齿轮模型。

moshuai2010 · 发表于 2014-6-16 17:36

版主能否不吝赐教人字齿建模方法，特别是修形齿面的点云计算

mrmrw · 发表于 2014-6-16 18:47

费老的人字齿结构，一般的机床做不了，很多时候都是中间隔开一段的。
忘了在哪儿看到，说有一家的插齿机可以搞这种中间不用分开，直接相连的！。

hyfjy · 发表于 2014-6-16 21:32

本帖最后由 hyfjy 于 2014-6-16 21:34 编辑

mrmrw 发表于 2014-6-16 18:47

登录/注册后可看大图

费老的人字齿结构，一般的机床做不了，很多时候都是中间隔开一段的。
忘了在哪儿看到，说有一家的插齿机可 ...

有个朋友指名要中间不分开的，其实也就是同参数的斜齿轮镜像一下，合并一下就行的事。其实人字齿轮中间不分开的话，大量的热是集聚在齿宽的中部的，分开要比不分开好。
作为UG中的二次开发，我就在原来做斜齿轮的基础上加上只做一半，然后再镜像一下，合并一下的程序，就一气哈成了。

shaokuang · 发表于 2014-6-17 20:58

mrmrw 发表于 2014-6-16 18:47

登录/注册后可看大图

费老的人字齿结构，一般的机床做不了，很多时候都是中间隔开一段的。
忘了在哪儿看到，说有一家的插齿机可 ...

有的，好像是指铣刀加工的

这个样子很好 · 发表于 2014-7-29 14:15


是否这样子？

hyfjy · 发表于 2014-7-29 15:59

这个样子很好发表于 2014-7-29 14:15

登录/注册后可看大图

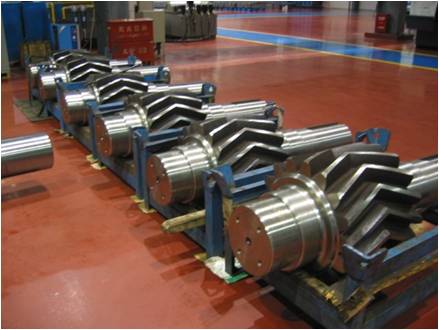

大型硬齿面整体无退刀槽人字齿轮
是否这样子？

整体无退刀槽的人字型齿轮副，如果需要高精度的磨齿硬齿面，热后的磨齿较为困难。在交接区恐怕不容易保证精度。再加上热效应集中在齿的中部，效果不会很好。

这个样子很好 · 发表于 2014-7-29 16:34

依靠三维软件进行齿轮设计的方式，有其固有的缺陷。比如生成齿轮时有软件固有计算方式的误差，在三维模型上取点有误差，用取得的点的坐标生成G代码加工时还有误差，误差的积累使最后设计的产品质量不能得到控制。
如果能计算精确的数学模型，那么情况就不一样了。
图中的人字齿轮是采用加工中心加工的并不需要磨齿，依然能做出硬面。

yhn567 · 发表于 2015-3-22 18:17

费老师您好！想问您一个操作问题：看您和论坛各位前辈在UG运动仿真中能得到漂亮的啮合接触线，请问UG软件这里是怎么操作的，比如两个斜齿轮，我猜测是故意把其中一个齿轮齿槽或齿厚中心所在平面偏一个很小的角度然后装配起来吗？
