内齿圈检测齿形齿向的渐开线曲率半径如何计算？

daniel5200204 · 发表于 2014-6-11 20:20

您需要登录才可以下载或查看，没有账号？注册

x

mrmrw · 发表于 2014-6-12 09:11

和外齿轮的一样啊
都是渐开线，只是用的面不同而已！

daniel5200204 · 发表于 2014-6-13 19:50

mrmrw 发表于 2014-6-12 09:11

登录/注册后可看大图

和外齿轮的一样啊
都是渐开线，只是用的面不同而已！

你那有相关资料吗？能给我发一份吗？谢谢！daniel5200204@163.com

15506198942 · 发表于 2014-6-14 11:54

齿高在不同的地方，曲率是变的，内齿没有渐开线，是包络线。

daniel5200204 · 发表于 2014-6-16 18:24

15506198942 发表于 2014-6-14 11:54

登录/注册后可看大图

齿高在不同的地方，曲率是变的，内齿没有渐开线，是包络线。

那在哈量3906上计量齿形、齿向的起始圆曲率半径怎么算？

15506198942 · 发表于 2014-6-18 11:05

回复马工：内齿是渐开线，（齿根圆附近是一小段摆线）。回复daniel5200204 ：你说的是从渐开线起始到齿顶结束的的齿形（齿顶要减去一点倒角值，齿根圆减去个0.3*Mn），齿向应该在分度圆上(这个我也不确定)。

zans · 发表于 2014-6-21 20:52

同外齿是一样的，可参照渐开线的形成原理，从渐开线上某点到基圆切线段的距离就是曲率半径。

援手A · 发表于 2014-6-21 22:26

不论内齿、外齿，包括渐开线花键，渐开线上某一点的曲率半径，就是该点的发生线长度；确定该点半径后，就和基圆半径，曲率半径，构成直角三角形；曲率半径等于该点半径的平方减基圆半径的平方，开平方根，即可。

15506198942 · 发表于 2014-6-24 12:12

15506198942 发表于 2014-6-18 11:05

登录/注册后可看大图

回复马工：内齿是渐开线，（齿根圆附近是一小段摆线）。回复daniel5200204 ：你说的是从渐开线起始到齿顶结 ...

测齿向时，测头在分度圆左右齿面上下移动，（一般在齿高的中间位置）

zengxiaodong · 发表于 2023-2-19 15:28

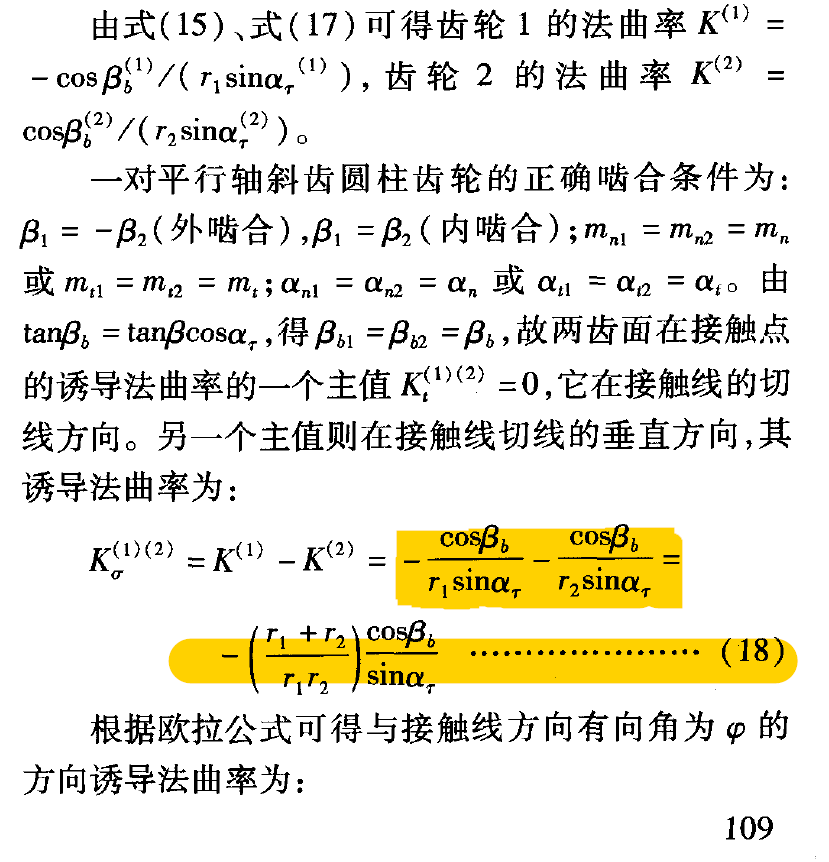

平行轴斜齿轮诱导法曲率计算.pdf (199.72 KB, 下载次数: 1)

这篇论文的计算公式可能有误


因为另一篇论文的公式与之相差了cosβb倍

https://www.gearbbs.com/forum.php ... 98493&extra=&page=4
