求助 行星变位及中心计算

陆壹

援手A 发表于 2014-6-15 18:53


登录/注册后可看大图

楼上的软件好牛的，多少钱啊

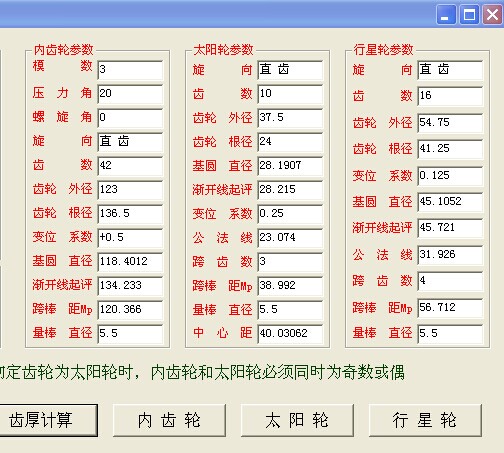

不小心算了一个，仅供参考？？

hyfjy

陆壹 发表于 2014-6-16 20:50


登录/注册后可看大图

不小心算了一个，仅供参考？？

在定轴轮系及动轴轮系的设计资料中，在谈论各行星轮系统内外齿轮副的啮合角时，都会附上这样的一段话：



这段话有点来历的，不然就不会有那样多的设计资料上共同来认定这样设计较为合适了，可怎样达到这样的啮合角呢，根据设计过程中，当定下较为严格的传动比在进行配齿时，最好能把太阳轮与内齿轮配成不同奇或者不同偶的，也就是如果太阳轮是奇数齿，内齿轮最好配成偶数齿，反之也是，太阳轮为偶数齿时，内齿轮最好配成奇数齿，这样的说法，不是设计资料中给定的，但可以设计出符合以上摘录中给出的啮合角，如果对啮合没有任何限制，当然也不必考虑同奇同偶性了。这一设计方法只是经验之谈，在设计较少齿数的行星机构时，控制了齿的奇偶性，较容易设计出较好的行星轮系。

hyfjy

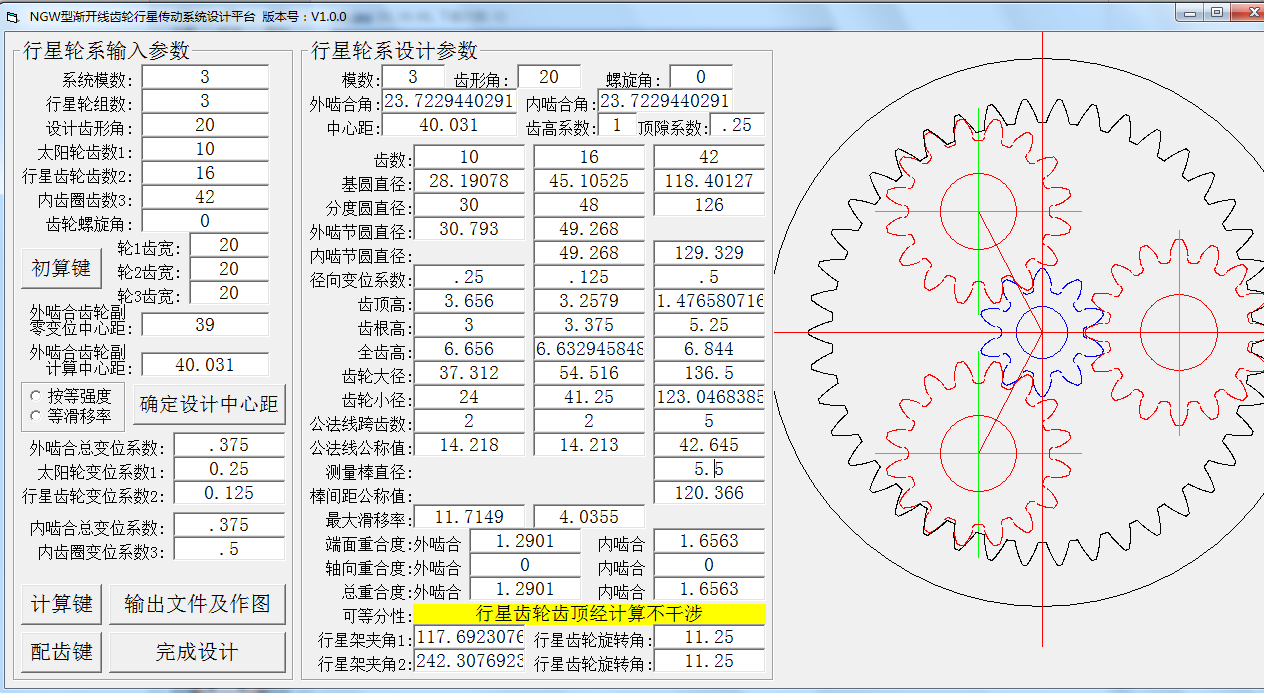

上面朋友的举例计算如下：



这位朋友的计算值我觉得有以下一些值得商榷。

在计算外啮合时，可能没有考虑齿高变动系数，故外啮合副的大径都比较大。
二是可能没有考虑到内齿轮在加工时，对行星轮可能产生的干涉的影响，
三是按这位朋友给出的各齿轮变位系数，可以明显看出太阳轮齿数最少，而齿面的滑移率却最大，恐有不适。
四是这样的设计，外啮合角与内啮合角是同步扩大或者减小的，不太容易同时做到设计资料中给出的推荐啮合角。

精心设计，优化设计是吃设计饭的打工者一生都要考虑的问题，认真地对待每个可能的影响，找出解决办法，才能不断设计出优秀的作品。

一家之言，不当之处欢迎拍砖。

hyfjy

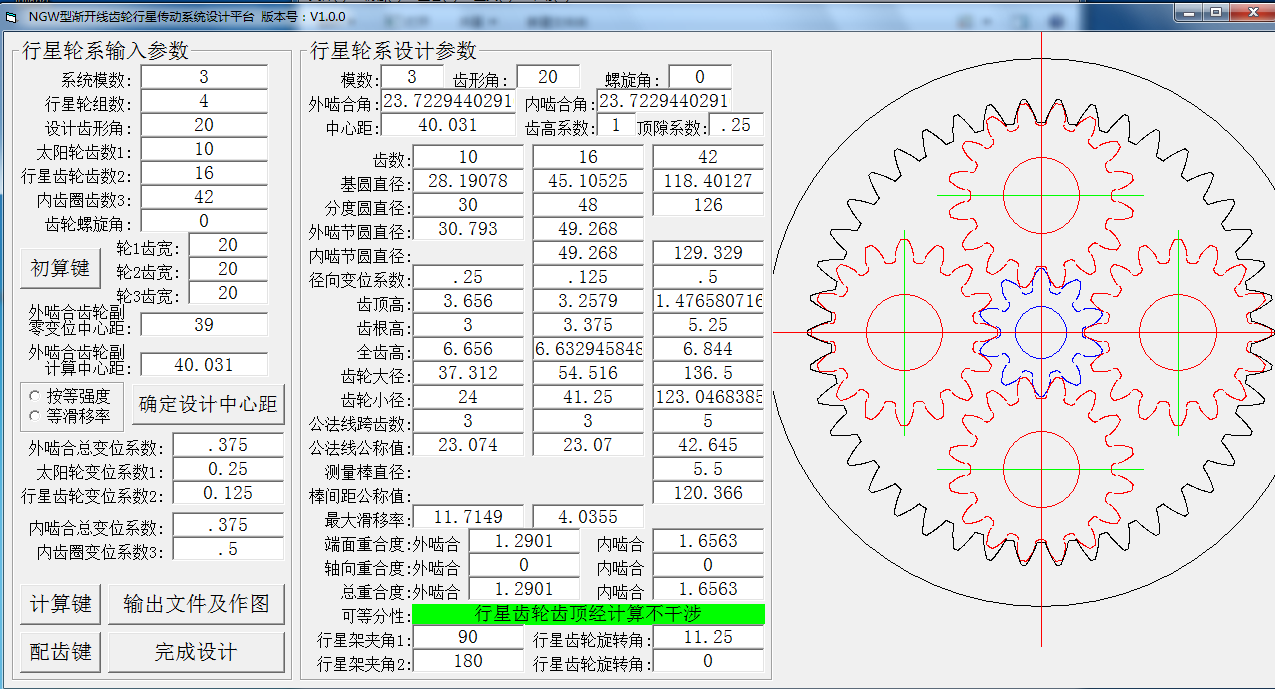

以上参数中，如果选用四个行星轮进行安装，可以得到均布。三个行星轮时是不等分分布行星轮的。

shixiaodeng

能否给我也发一个，QQ1427224558

春哥li

软件强大

晓尘205

软件很不错，不知要多少钱？

lucklhz

楼主，软件能否分享一下？

yanjingying

版主你这个自己编的软件太强大了，要多少钱QQ：309521215

yanjingying

hyfjy 发表于 2014-5-22 22:34


登录/注册后可看大图

不是郑州的，是自己编的软件，仅此而已，条条大道通罗马，不小心走到了这条路上。

版主你这个自己编的软件太强大了，要多少钱QQ：309521215
