求助行星变位及中心计算

40373013 · 发表于 2014-5-20 20:20

您需要登录才可以下载或查看，没有账号？注册

x

模数 3 行星轮1个，齿数，太阳轮 10齿，行星16齿，齿圈 42齿，需要高人计算变位及中心距，哪位可以帮我。很急

gdd · 发表于 2014-5-21 08:30

本帖最后由 gdd 于 2014-5-21 08:37 编辑

你这中齿数只能0变位了，中心距为39，建议将行星齿数改为15齿，如下图：

这样重合度小了点，你在试着该改变为系数吧

hyfjy · 发表于 2014-5-21 08:53

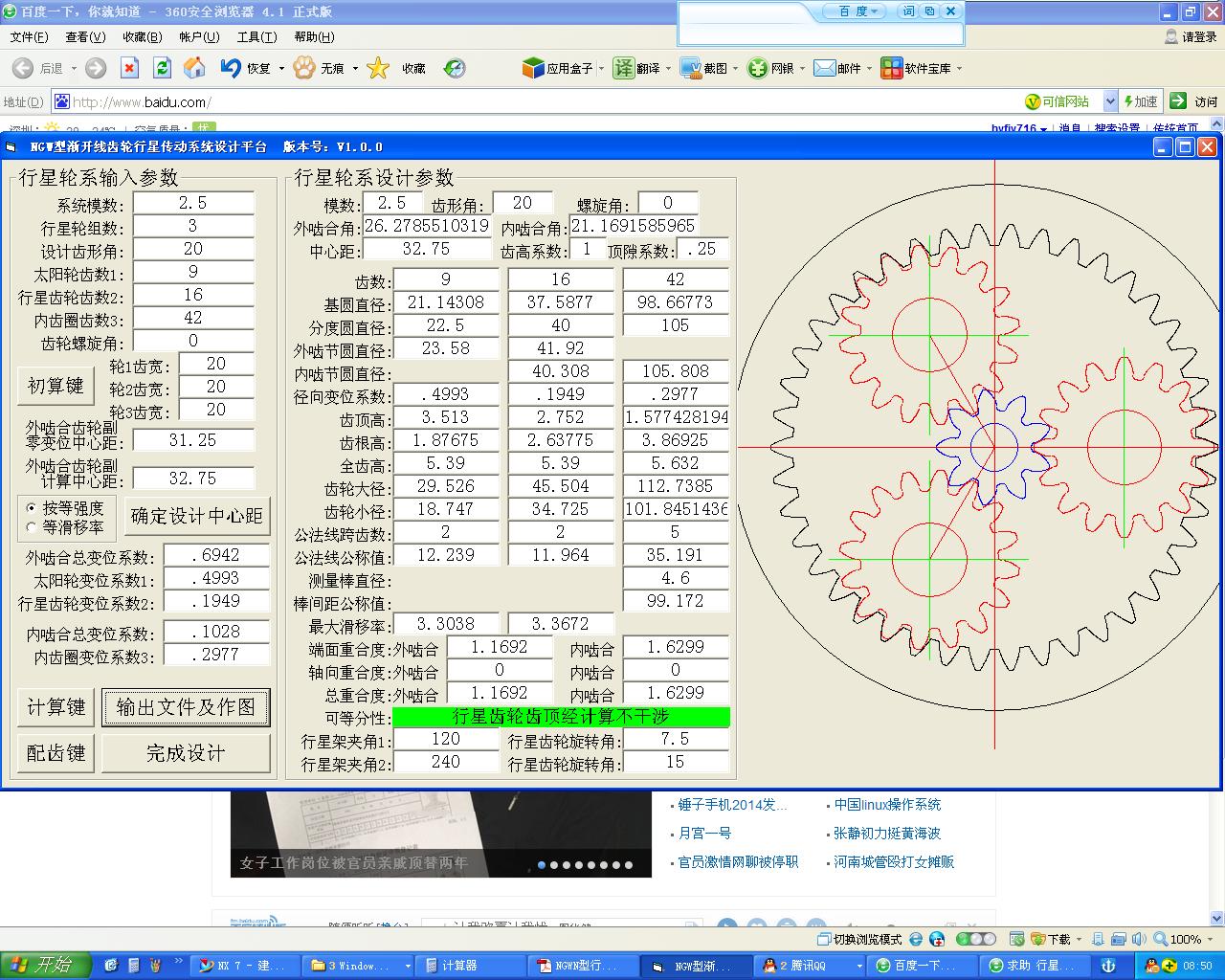

10-15-42不是三等分分布行星齿轮的，齿数的选择也不是太好，10-16-42也不可能三等分分布行星轮，最好改成9-16-42，这样的齿数配比较为合适（较理想的齿数配比是内齿轮与太阳轮不同奇，不同偶），这样的齿数相配，变位系数较容易调整到理想的范围，如下图：

40373013 · 发表于 2014-5-21 14:45

楼上软件比较强大，能否分享一下？QQ40373013

zyh007zyh · 发表于 2014-5-22 22:09

hyfjy 发表于 2014-5-21 08:53

登录/注册后可看大图

10-15-42不是三等分分布行星齿轮的，齿数的选择也不是太好，10-16-42也不可能三等分分布行星轮，最好改成9- ...

请问版主大人，用的这个是郑州的齿轮传动CAD集成系统吗。呵呵，等确认。

hyfjy · 发表于 2014-5-22 22:34

zyh007zyh 发表于 2014-5-22 22:09

登录/注册后可看大图

请问版主大人，用的这个是郑州的齿轮传动CAD集成系统吗。呵呵，等确认。

不是郑州的，是自己编的软件，仅此而已，条条大道通罗马，不小心走到了这条路上。

zyh007zyh · 发表于 2014-5-23 10:42

hyfjy 发表于 2014-5-22 22:34

登录/注册后可看大图

不是郑州的，是自己编的软件，仅此而已，条条大道通罗马，不小心走到了这条路上。

哗哗，出了井口才发现天空这么大呀，来了这里才知道高手这么多呀，呵呵。。

麦田 · 发表于 2014-6-11 08:07

hyfjy 发表于 2014-5-21 08:53

登录/注册后可看大图

10-15-42不是三等分分布行星齿轮的，齿数的选择也不是太好，10-16-42也不可能三等分分布行星轮，最好改成9- ...

大神~你的软件哪里来的，能否共享~QQ：339229450

麦田 · 发表于 2014-6-11 08:08

求3楼软件~~~

援手A · 发表于 2014-6-15 18:53

楼上的软件好牛的，多少钱啊
