询问齿轮？高手来看看

liangyu6808 · 发表于 2010-9-3 15:37

九楼的朋友你那个图是怎么样设计的啊！齿形就与你画的类似，这个齿轮并且带螺旋角

liangyu6808 · 发表于 2010-9-3 15:43

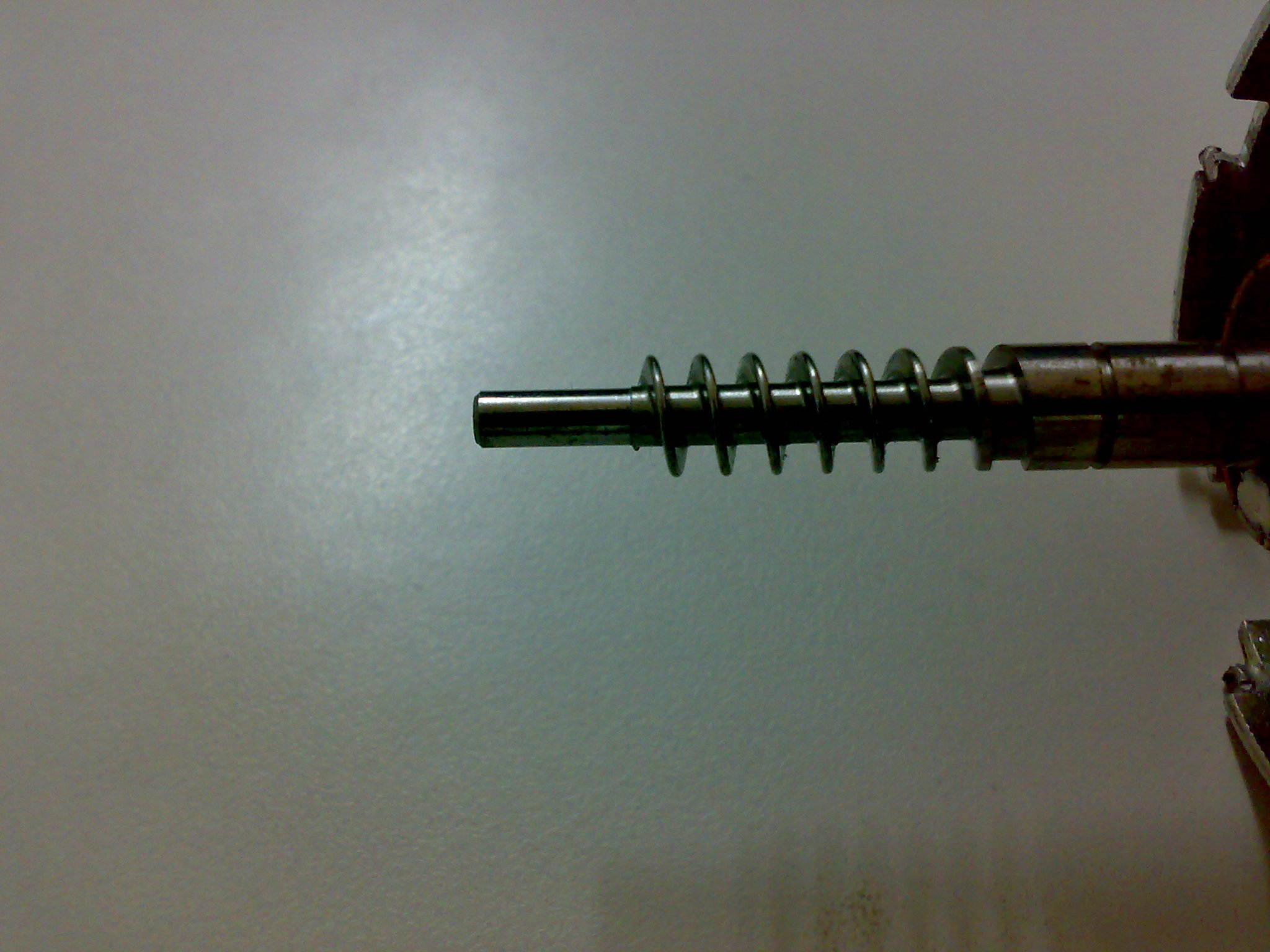

我将蜗杆轴图上上去大家一起来讨论一下

liangyu6808 · 发表于 2010-9-3 15:44

[img][img][/img][/img]

戴戴 · 发表于 2010-9-3 16:31

这个东东看着简单做了难；
仿制须谨慎

dongjingzhiji · 发表于 2010-9-3 17:30

蜗轮根切，不好

登录/注册后可看大图

关于蜗杆的加工方法的请教
https://www.gearbbs.com/forum.ph ... &extra=page%3D5

woodee · 发表于 2010-9-4 01:58

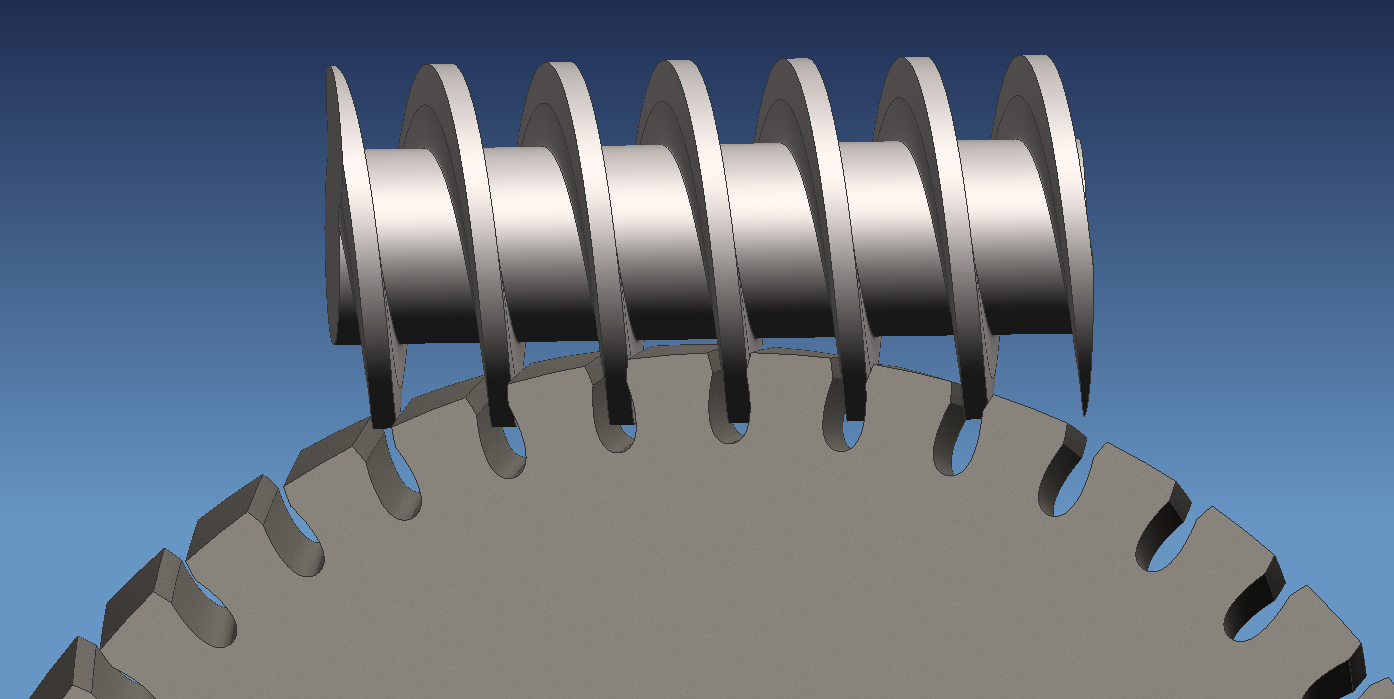

怎的也得有点这样的形状吧，要不日本佬也太变态了：
0WG Assy-Jul10-01.png

wuyiwei · 发表于 2010-9-5 22:41

本帖最后由 wuyiwei 于 2010-9-5 23:02 编辑

回复 dongjingzhiji 的帖子

如果和版主的一样，那还是有一点渐开线的，就是不知道基圆以下的部分有没有参与啮合，像这种情况端面重合度应该小于1吧！做成斜齿是为了提高重合度吧！齿形是一小段渐开线和一段延伸渐开线，可以用作图法包络出来，曲线方程就没有办法提供了（没那么好的数学功底），我想版主应该可以提供给你吧！

woodee · 发表于 2010-9-7 16:08

回复 wuyiwei 的帖子

16楼那张图所示，压力角只有2°，不仅齿轮严重根切，而且蜗杆齿根过渡面占据近一半齿面，参与啮合的，似乎只有蜗杆齿顶圆弧。
或许是日本人经过试验，觉得这样好？
或者为了最大限度减小蜗杆所受径向力？

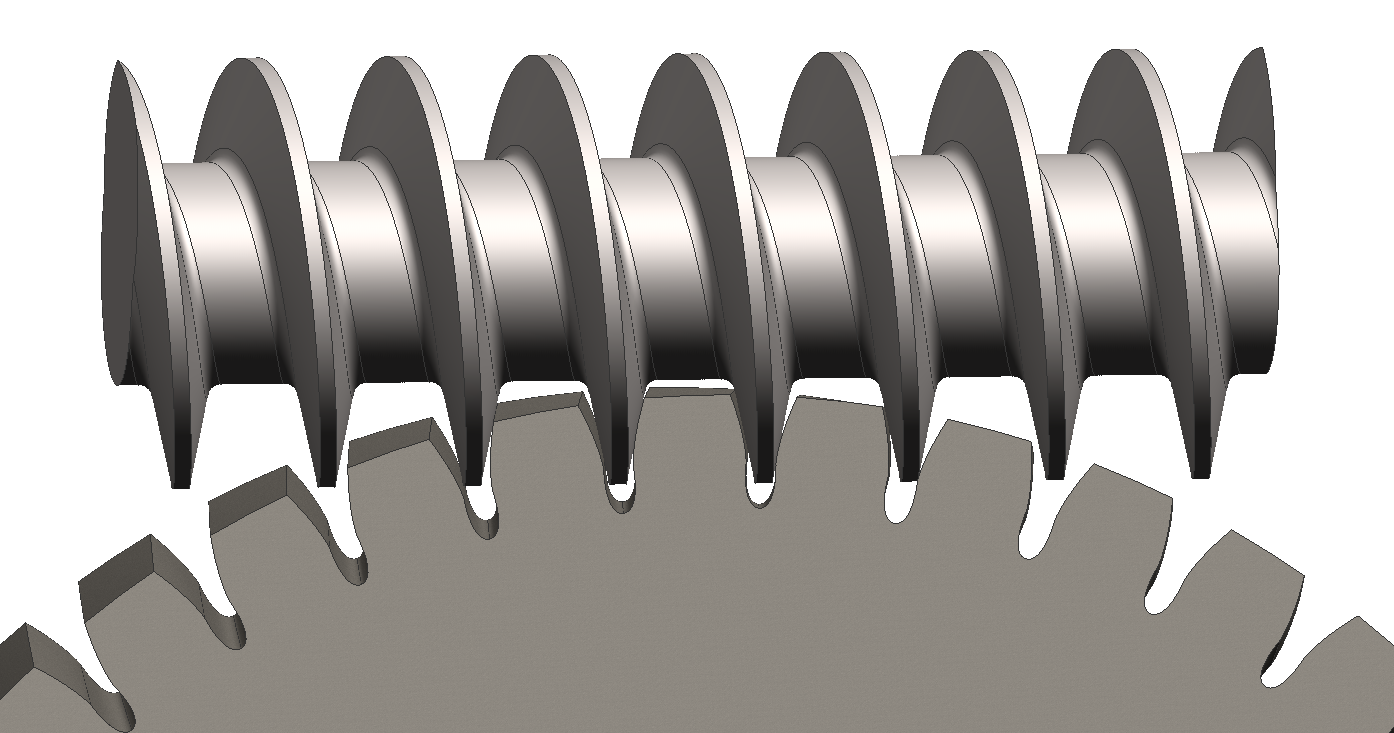

一般情况下，俺以为，压力角取11.5°，就足够小了。既照顾了径向力，又使得塑胶齿从形状上有较好的齿根弯曲强度，还考虑了蜗杆的加工：
0WG Assy-11.5°.png

woodee · 发表于 2010-9-7 16:12

13楼照片，似乎蜗杆齿厚是变化的？
是否用此方式来调节啮合间隙？

ljdqe · 发表于 2010-9-7 21:15

回复

16楼那张图所示，压力角只有2°，不仅齿轮严重根切，而且蜗杆齿根过渡面占据近一半齿面，参与啮合 ...
woodee 发表于 2010-9-7 16:08

登录/注册后可看大图

版主啊，请教，帖子里面的贴图，是如何反映在首页最新回复上面哪几张图中的

好奇啊
