高手请进—滚刀头数问题

LILI12345FYFY

支持王工的意见。

顾顾

多头滚刀效率是大大提高，请问各位刀具价格有怎样

王工

回复 顾顾 的帖子

*
  * 价格差不多，我用的单头3M*80*120*32涂层氮铝化钛1895元，双头3M*90*120*32涂层氮铝化钛2095元，注意精度双头相邻误差稍大

cqdxlt

回复 lalawo 的帖子


    理解了，谢谢！

cqdxlt

回复 王工 的帖子


    恩，理解了，谢谢！！1

only21g

回复 王工 的帖子

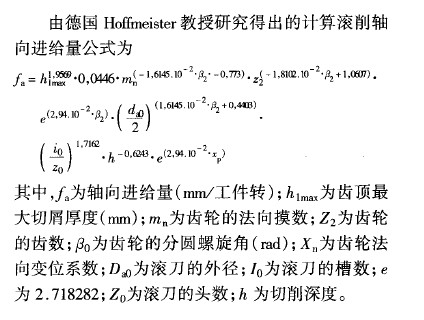

单纯的改动滚刀的头数，而并不改变滚刀的其他结构参数并不能提高滚齿的加工效率，反而会降低滚齿的效率。主要依据为：滚齿加工时间公式为T=zL/n刀fK，其中z为加工齿轮齿数；L为走刀长度；n为滚刀转速，f为进给量，K为滚刀头数。滚齿进给量f的计算依据德国Hoffmeister教授的计算公式（见附图）。两式联立，可得出以上结论。欢迎王工指教！

bihailantian

其实，单头滚刀和多头滚刀的区别就在于：单头滚刀在加工时，滚刀转一圈，加工一个齿；工件转一圈，走一个进刀量；２头滚刀在加工时，滚刀转一圈，加工２个齿；３头滚刀在加工时，滚刀转一圈，加工３个齿；依此类推，多头滚刀在加工时，滚刀转一圈，加工多个齿；工件转一圈，也走一个进刀量，进刀量没有改变。改变了的是工件的转数，工件的转数与刀得头数和进刀量是成反比的；也就是说，刀得头数越多，工件转数就越少；例如：在相同的主轴转数和进刀量条件下，工件转３０圈走一个进刀量，和工件转１０圈走一个进刀量，所用的时间是不同的，很显然，加工单件所用时间越短功效就越高。时间加快了效率自然就提高了。

liwangyn

滚刀头数增加有度，超了效率反而不会增加，另，头数设计受滚刀和工件参数制约。

hezhen

呵呵，高手如云啊！我没在车间呆，说得我一塌糊涂！:o

281497225

lalawo 发表于 2010-8-17 23:45


登录/注册后可看大图

回复 cqdxlt 的帖子

主要是由轴向进给速度来确定的啊，不管单头还是多头，至少轴向进给速度降低了，必然 ...

你们上面讲的很清楚，我明白了，谢谢啊！麻烦问一下，你说工件转一周轴向进给Xmm，它这个轴向进给是一下子下降Xmm，还是在转一周的过程中连续的下降Xmm？
