插齿加工干涉，是什么原因

yangzm · 发表于 2010-8-11 16:39

跨齿数就是跨2齿，写错了

yangzm · 发表于 2010-8-11 16:40

齿形表面有严重的划痕，不知道是什么原因造成的

刀具设计 · 发表于 2010-8-11 16:41

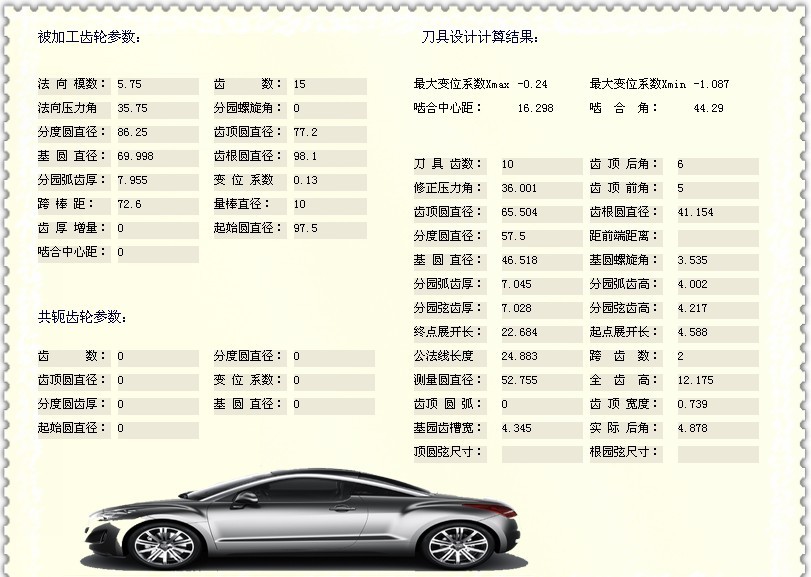

洪都诺夫斯基先生你好，对你的提问答复如下：
1、 -0.24是不发生干涉的最大变为系数。
2、插齿刀的公法线是变为系数为0.24是的公法线，楼主的插齿刀变为系数为0，正式产生干涉的原因所在
3、展成图是按照展成方法编程自动绘制的，并非你说的那样
4、对不起，应该是10齿，程序参数传递时把变量写成，齿轮齿数，计算完全是按10齿计算的
5、最大变位系数和最小变为系数既反映了刀具重磨量，可以计算一下就重磨量
我的答复是否满意 ok

yangzm · 发表于 2010-8-11 16:43

能不能是插齿时让刀小了，造成的排屑不畅，把齿轮表面给挤伤了

刀具设计 · 发表于 2010-8-11 16:57

不会的，插齿刀变为系数太大不能大于-0.24

刀疤五 · 发表于 2010-8-11 18:12

回复 刀具设计 的帖子
感谢！很有耐心，答复很满意！

LILI12345FYFY · 发表于 2010-8-11 18:38

根据楼主提供的参数，直觉上是干涉。可以考虑用锥柄插齿刀来加工。

ys789 · 发表于 2010-8-12 00:39

难道十个齿的刀具还能做出多大一个孔来？？

yangzm · 发表于 2010-8-12 07:16

回复 刀具设计 的帖子

不会的，插齿刀变为系数太大不能大于-0.24.
当变位系数为0时，已经不产生切入顶切，内齿轮和插齿刀的啮合角也为正值，那是什么原因产生的干涉呢，不知你的软件算出的最大变位系数-0.24，是怎样计算出来的，能否讲的再具体些

刀疤五 · 发表于 2010-8-12 08:33

我也认为当变位系数为0时，已经不产生切入顶切，什么原因？期盼中。。。
