插齿加工干涉，是什么原因

yangzm · 发表于 2010-8-11 10:08

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

内齿轮参数：M5.75，齿形角35.75°，齿数15齿，变位系数+0.1。插齿刀参数10齿，变位系数0。
为什么加工出的内齿轮齿形表面严重干涉。已经验算过切入顶切，不干涉呀，为什么实际加工中就干涉呀。

杨大侠 · 发表于 2010-8-11 10:36

不可能的，楼主的插齿刀参数与被加工的齿轮参数相差过大。

yangzm · 发表于 2010-8-11 10:39

杨大侠你好，插齿刀和齿轮的什么参数相差过大呀

yangzm · 发表于 2010-8-11 10:42

齿轮齿数减去插齿刀齿数等于5, 35.75度压力角的内齿轮，齿差数等于5，计算中肯定不干涉了

刀疤五 · 发表于 2010-8-11 11:31

内齿加工跨棒距？
内齿小径？
插刀公法线？
插刀大径？
这些参数都没告诉。没人能具体验算的。楼主想想吧！

齿轮光泽 · 发表于 2010-8-11 12:30

内齿轮参数：M5.75，齿形角35.75°，齿数15齿，变位系数+0.1。插齿刀参数10齿，变位系数0。
为什么加工出的 ...
yangzm 发表于 2010-8-11 10:08

登录/注册后可看大图

内齿轮加工,计算不产生切入干涉只是第一步,你还须计算有否重叠干涉和渐开线干涉.

yangzm · 发表于 2010-8-11 13:35

内齿轮具体参数：M5.75，齿形角35.75°，齿数15齿，量棒直径10，棒间距72.60，齿轮大径98.1，小径77.2，插齿刀参数：齿数10，公法线26.53，跨齿数3，外径是68.1，小径是44.3。请高人指点。

刀疤五 · 发表于 2010-8-11 14:15

跨齿数为3？
跨齿数为2后，计算确实可插。
但实际齿形表面严重干涉，什么干涉？

刀具设计 · 发表于 2010-8-11 15:15

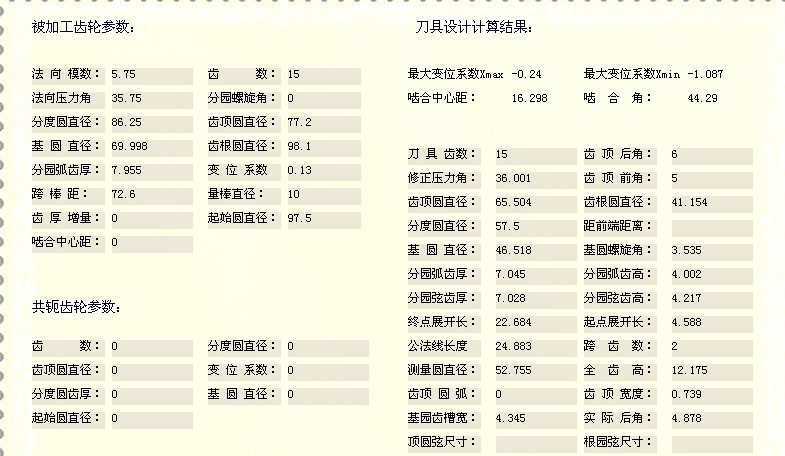

按此参数修插齿刀即可[img][/img]

刀疤五 · 发表于 2010-8-11 16:10

本帖最后由洪都诺夫斯基于 2010-8-11 16:12 编辑

回复 刀具设计 的帖子
楼上的朋友太牛了,看了一下的图，有几点不明白。
1。Xmax=-0.24是根据什么公式计算出来的？
2。按楼主的提供的的插刀公法线，加工是否有问题？

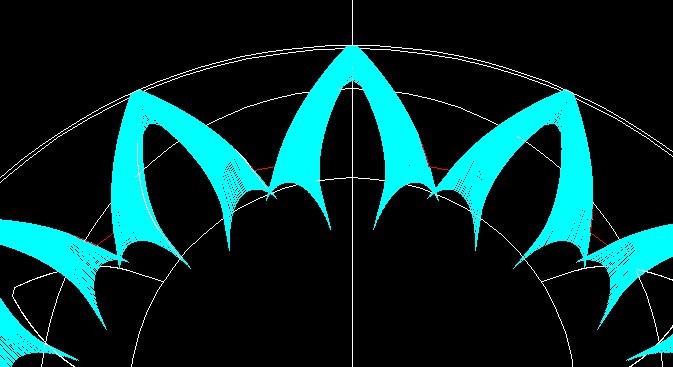

3。展成图感觉是用插刀基圆以上的半边渐开线，画出半边的插刀各位置图后，镜像，陈列出来的。展成图中没有显示插刀根圆.这种展成图用处不大.只是好看些.
4。插刀齿数10齿,但你的软件显示结果是15?
5.插刀的有效齿宽或宽度没有显示出来.
