求助：绘制带小数齿的内外齿廓

jiajia_nj · 发表于 2010-8-9 08:40

回复

谢谢，用刀具法反向推理也是好办法，只不过更复杂点， ...很少听说那种机床上的拼接齿轮有大量损坏的。
hyfjy 发表于 2010-8-7 20:58

登录/注册后可看大图

是铣床上的,用于加工等螺角刀具.

jiajia_nj · 发表于 2010-8-9 08:52

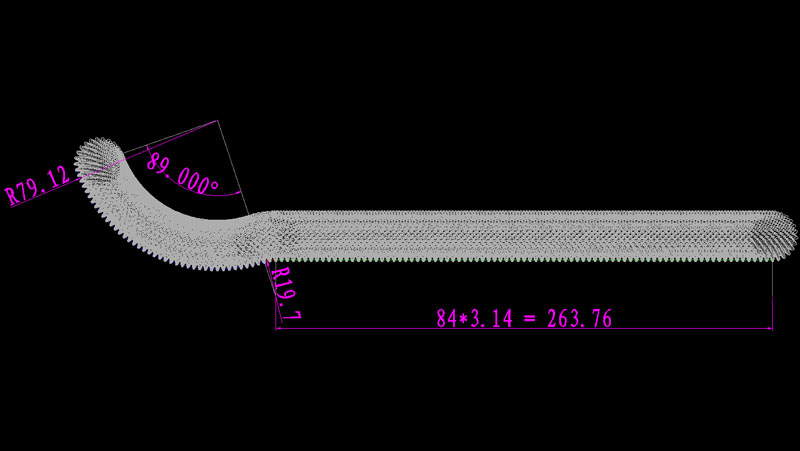

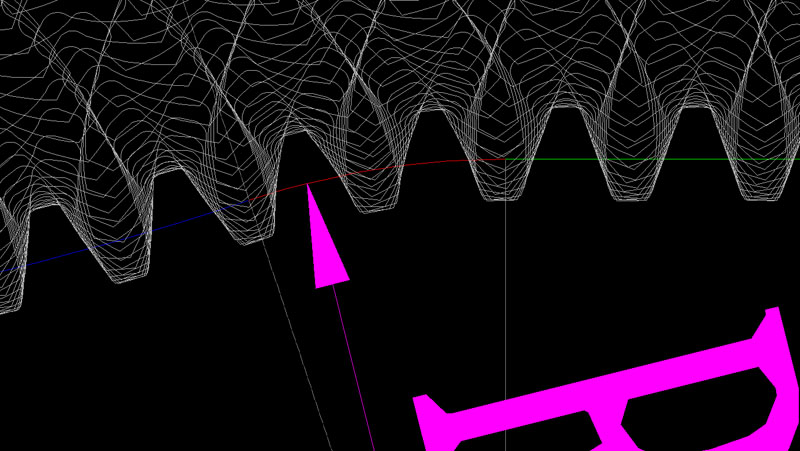

贴图:

niuershiye · 发表于 2010-8-9 10:29

hyfjy、蓝天白日先生、加加都做了精彩回答。谢谢！

48824305 · 发表于 2010-8-9 11:06

图gear2.rar (662.65 KB, 下载次数: 0)

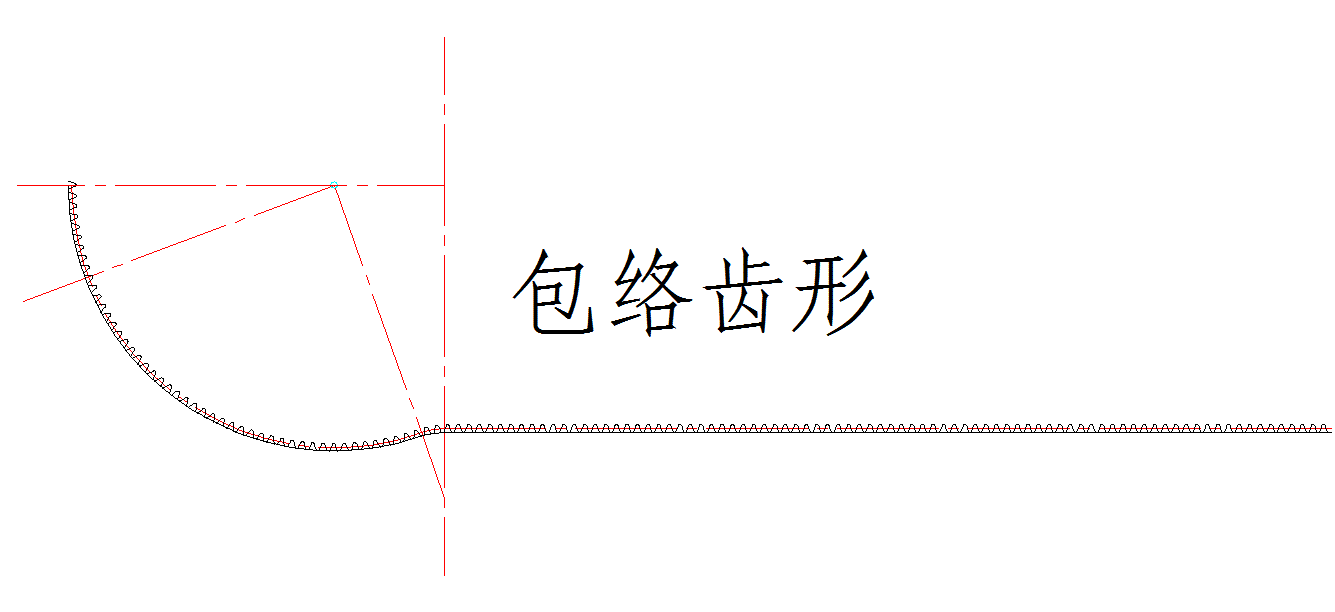

这是符合齿轮啮合原理的包络齿形.

hyfjy · 发表于 2010-8-9 20:37

细细看，发现包络的齿形与理论齿形是一致的，理论齿形的点座标也是可信的。谢谢。
