蜗杆与直齿轮啮合，请各位高手指教！

yangming201 · 发表于 2014-3-25 13:44

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 yangming201 于 2014-3-26 07:44 编辑

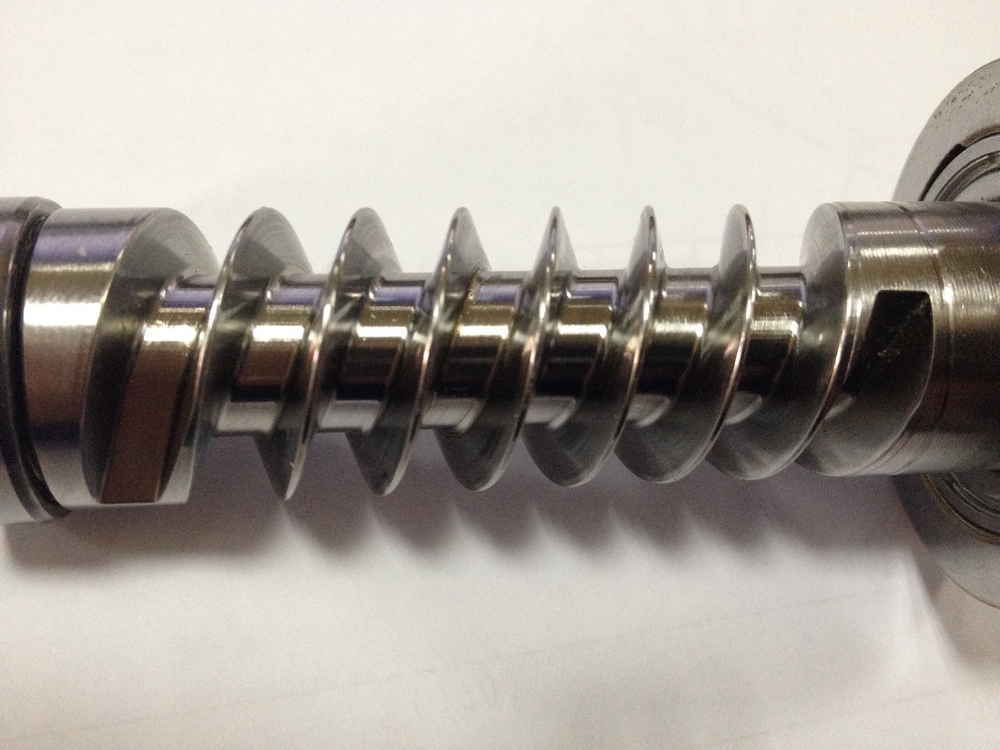

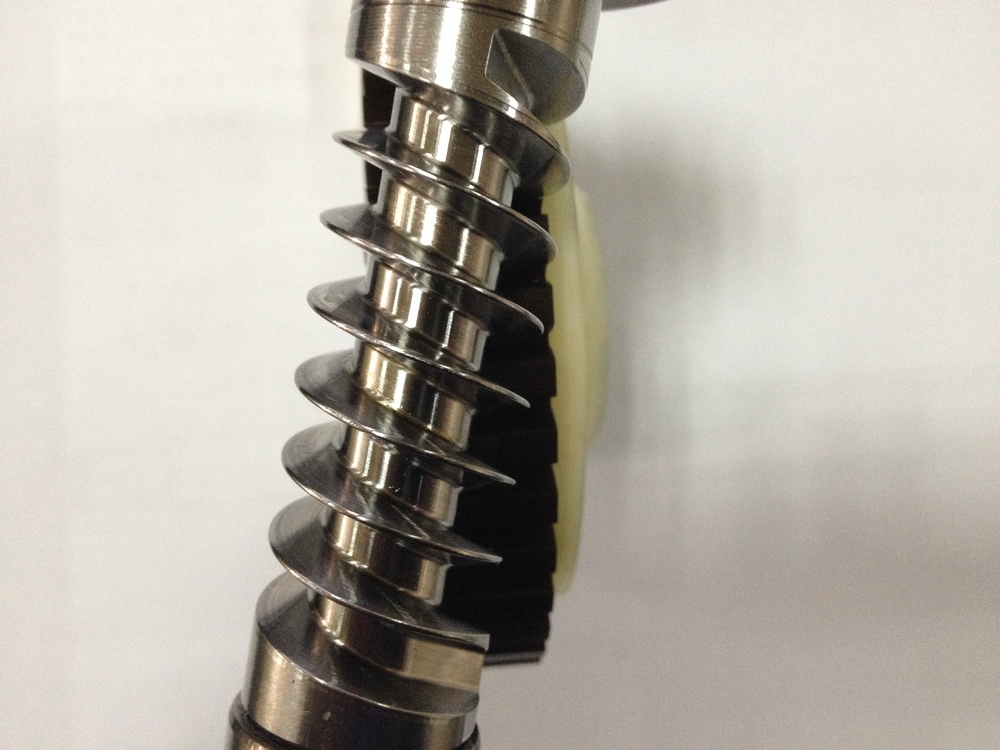

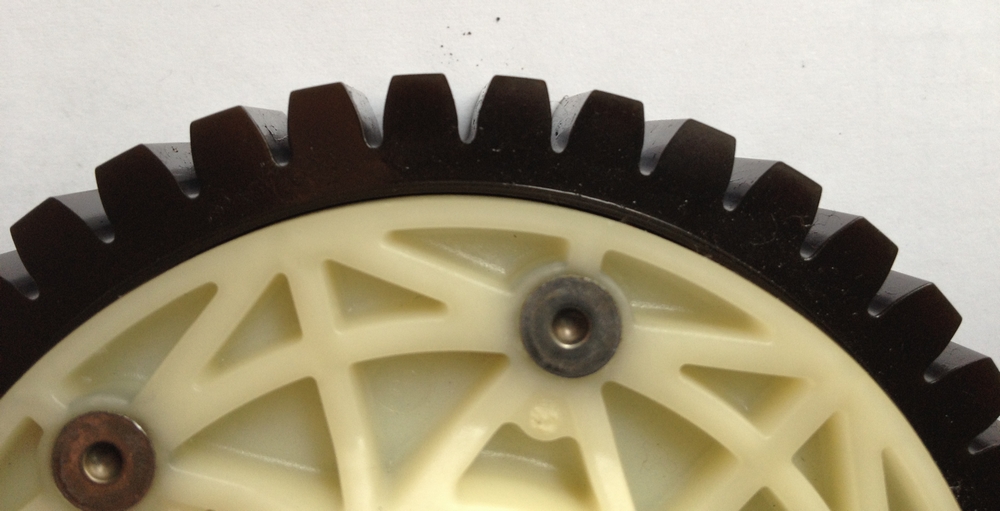

最近测绘了一套德国的产品，ZI蜗杆与直齿轮啮合，蜗杆头数2，直齿轮齿数42，心距51.2，交错角15度。蜗杆：z1=2，m=2.1284，αn=14.5度，γ=15度，da1=20.2，全齿高4.52，齿厚系数0.54；蜗轮：z2=42，m=2.06， x=1.4，da2=90.6，df2=81.3，因为我接触这类的设计较少，按这样的参数是否有不妥之处，请各位高手指教一下。

yangming201 · 发表于 2014-3-25 13:47

这个是数模

mrmrw · 发表于 2014-3-25 14:04

本帖最后由 mrmrw 于 2014-3-25 14:15 编辑

建议楼主先看一下交错轴的设计理论。
连基本条件都不满足啊，无法帮你验算了！蜗杆与斜齿轮的法向模数都不一样！

yangming201 · 发表于 2014-3-25 15:23

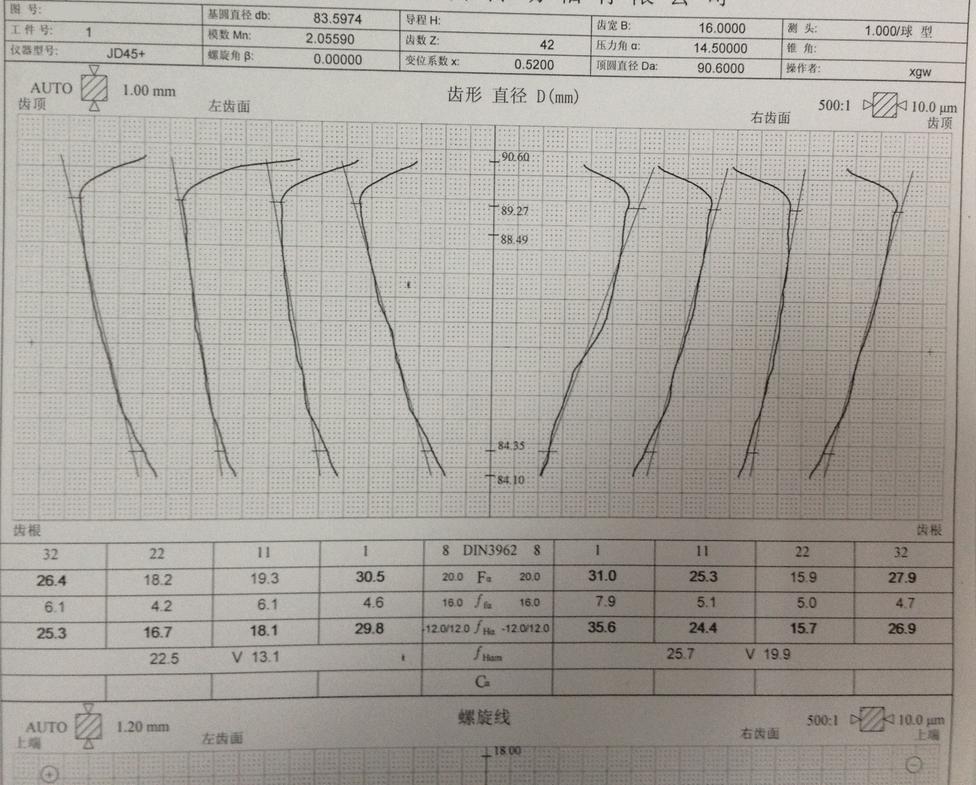

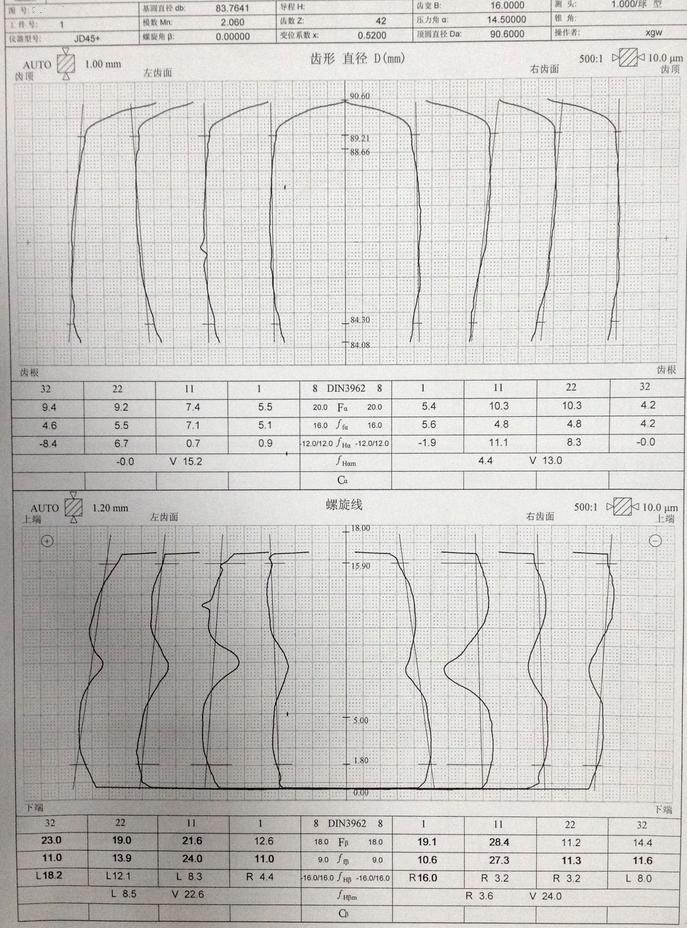

齿轮模数理论计算应该是2.0559，但是我在齿轮测量中心上测量时，误差较大，而按2.06测量误差较小，我怀疑齿轮的模数可能是圆整过，所以按2.06做的数模。

mrmrw · 发表于 2014-3-29 08:40

交错轴的设计，第1个条件就是法向模数相等。您用的啥模数？

woodee · 发表于 2014-3-30 14:45

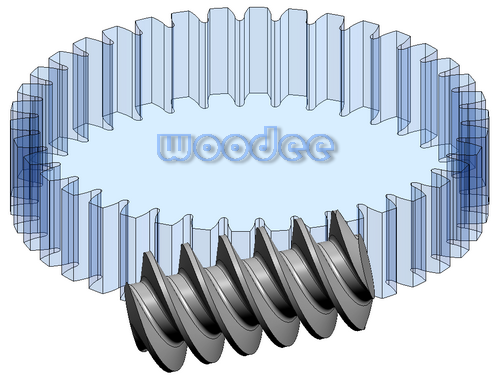

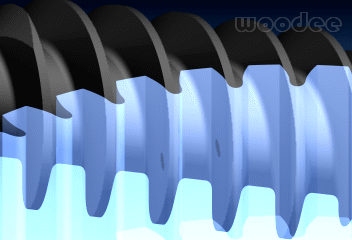

以前做的，顺手贴上：

hyfjy · 发表于 2014-3-31 07:12

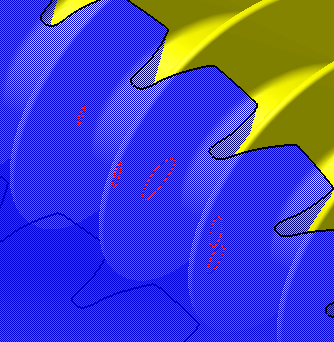

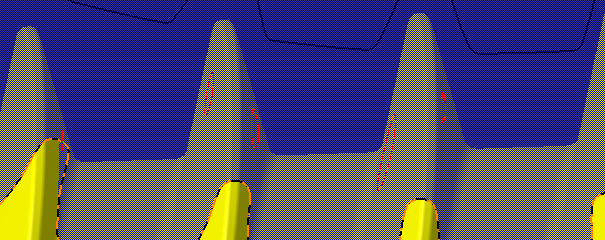

基本参数有点问题，做的模型中，图3表明是二个面同时啮合，这应该被称为干涉吧，

wyc3738438 · 发表于 2014-3-31 15:25

这类交错轴非90°的蜗杆传动，为什么都是直/斜齿轮，只是因为蜗轮较难加工吗？

zhanglianbin · 发表于 2014-4-10 18:26

我也见过类似的产品，压力角用的也是14.5度，是用在汽车后视镜折叠器上，二级传动都是用这种结构！

yangming201 · 发表于 2014-4-25 08:24

本帖最后由 yangming201 于 2014-4-25 09:23 编辑

mrmrw 发表于 2014-3-29 08:40

登录/注册后可看大图

交错轴的设计，第1个条件就是法向模数相等。您用的啥模数？

蜗杆轴向模数2.1284，法向模数2.0559，按法向模数相等条件，直齿轮模数理论上应取2.0559，从实际测量效果上看，我取了圆整值2.06.是否妥当？请各位专家指教。
