内斜齿轮测量

hyfjy

zhizhuo 发表于 2014-2-9 11:26


登录/注册后可看大图

谢谢大家，我现在已经开始干了，用2.5的量棒，M值110.566公差+0.48到+0.37不知道正确不，请大家指教。

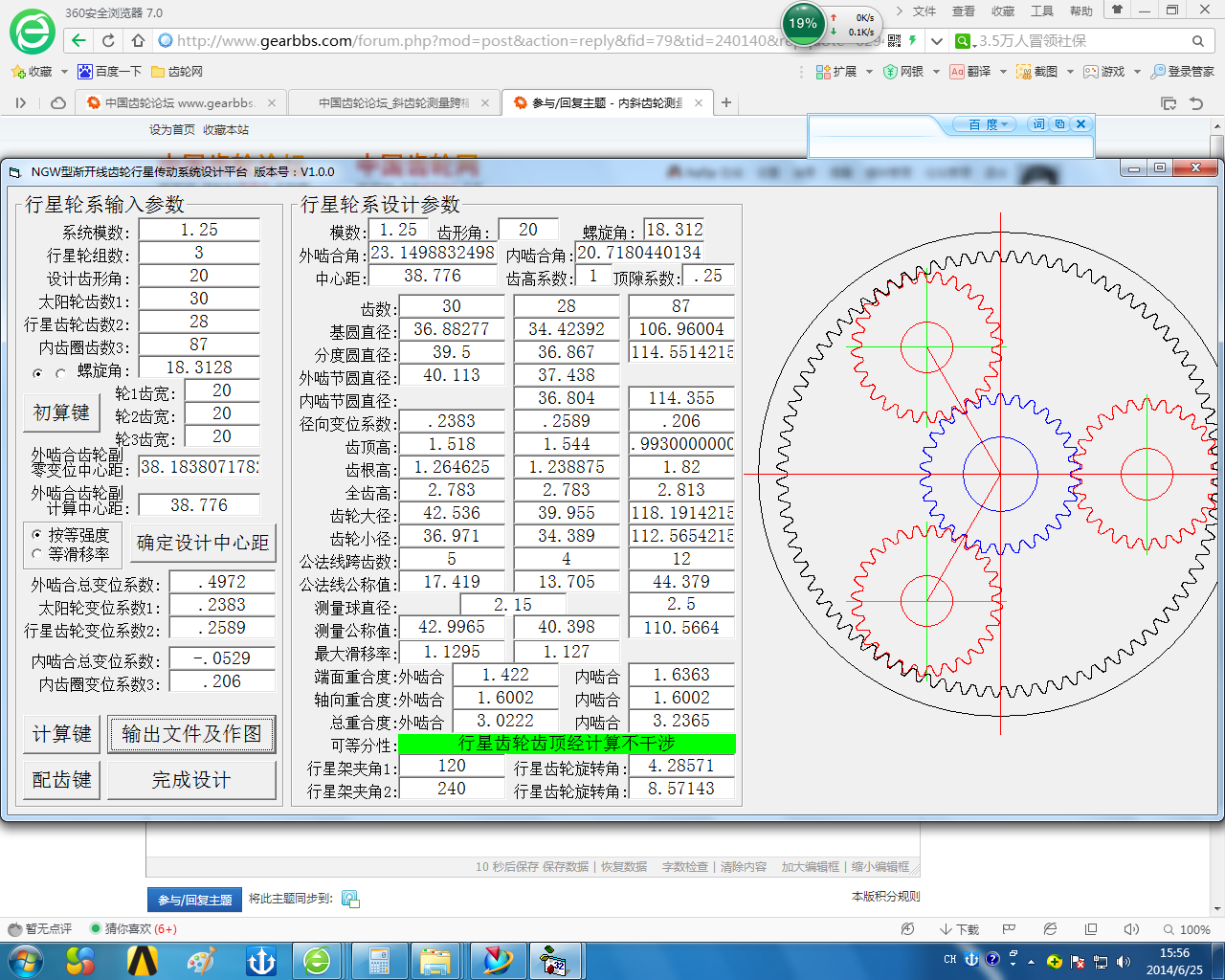

代入斜齿轮行星机构，把内齿轮取成楼主参数后得到的结果：

内齿轮测量棒(球)直径: 2.5    内齿轮棒间距M = 110.5664
