非圆锥齿轮副

hyfjy

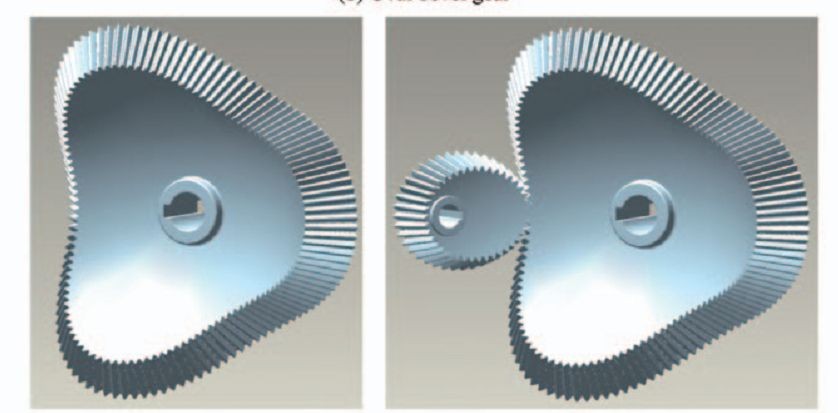

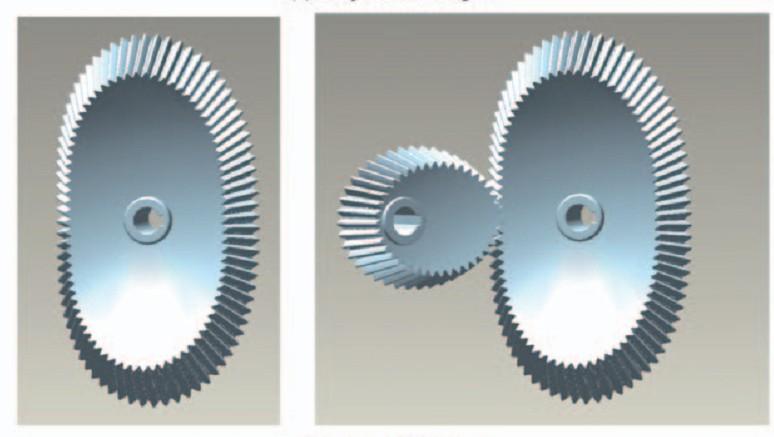

收到一位朋友传来的二张图片，很是震憾：





可有谁能做出这类模型？能做出仿真？

qiuzhishihui

这种齿轮好像是在传递运动方面用的多些！

hyfjy

qiuzhishihui 发表于 2014-1-9 19:45


登录/注册后可看大图

这种齿轮好像是在传递运动方面用的多些！

非圆齿轮在平行轴传动中一般也是用来传递运动的，非大扭矩作用的场合毕竟从力的角度说，变速运动中不可避免地存在加速运动，也就是存在冲击载荷，对齿轮会产生破坏作用，把运动与大载荷分开处理，从而避免非圆齿轮的运动中，发生早期损坏。一般非圆齿轮要比圆齿轮的加工费用，要成倍翻，从性价比说，用圆齿轮要合算得多。能用圆齿轮解决的问题，不会刻意追求奇异而设计非圆齿轮的。

一地鸡毛09

3D打印可以么，粉末冶金是什么？太牛，为什么要变速比

hyfjy

一地鸡毛09 发表于 2014-1-9 21:17


登录/注册后可看大图

3D打印可以么，粉末冶金是什么？太牛，为什么要变速比

3D打印是近来兴起的一项高科技工具,是否能真的投入运用,还等待时间的检验,主要是材料的问题,另外就是边缘的精度是否可靠,不人工修整是否可以完全与设计模型相同,误差有多大.当然从模型角度说,有了总比没有好,有个实实再再的实物,让人更能看到实际的东西而不仅是电脑屏幕上的一个图,是这样的吧.

mrmrw

这种设计处于什么目的？

hyfjy

mrmrw 发表于 2014-1-10 08:48


登录/注册后可看大图

这种设计处于什么目的？

我也弄不清楚，类似是用于轴交角为90度的不等速运动传递吧，一位朋友传来了这二幅图，问我是否会，我连平面的非圆齿轮尚没涉足，更不要说是这空间的了。仅是发上来让有能力的人去实践一下罢了。
非圆齿轮，对于我来说，十分陌生，也没有直接看过这类机构，连感性认识也没有，完全是生疏的。

齿轮齿轮

mrmrw 发表于 2014-1-10 08:48


登录/注册后可看大图

这种设计处于什么目的？

我觉得就是摆酷，没有实际意义

moshuai2010

这是北航的一位博士生的作品，发表在SCI上面的，非圆齿轮传动

411290151

神了  就连我也是第一次见到这样的齿轮。怎么说我也是是个搞非圆齿轮的人啊
有时间我试试画个
本人专业设计非圆齿轮（椭圆齿轮）：
1.设计完全自主研发，可根据要求设计;
2.齿廓是经过精确计算, 可满足模具成型的要求,可以控制齿顶间隙,齿根间隙,齿侧间隙,等参数;
3.根据客户的任何要求,自主设计规则非圆齿轮和齿轮节曲线
4.包括内凹的节曲线和相应的齿廓,齿根和齿顶的过度曲线;
5.可对根切进行校验; 对批量产品进行精度检测，保证量产产品质量.
