模腔直齿轮的非标齿根优化（插齿刀单椭圆齿顶形成的齿根过渡曲线）

刀疤五

作为目标函数，求得变位系数、长短轴。
【回复】目标函数不明确,变量不唯一,有多解.

woodee

刀疤五 发表于 2013-12-31 23:12


登录/注册后可看大图

作为目标函数，求得变位系数、长短轴。
【回复】目标函数不明确,变量不唯一,有多解.

再加个约束条件，最少工具插齿刀齿数，试一下。

mrmrw

这个问题变得越来越复杂了！对于目标函数的优化算法，采用手工计算是不可能的，倒是采用Matlab优化工具箱到时可以比较方便的来解决。
看来，复杂的齿轮优化问题，采用专业数学软件的优化工具箱是下一步应该考虑的问题！

woodee

mrmrw 发表于 2014-1-3 08:38


登录/注册后可看大图

这个问题变得越来越复杂了！对于目标函数的优化算法，采用手工计算是不可能的，倒是采用Matlab优化工具箱到 ...

原则上讲插齿刀形成的齿根，强度优于滚齿刀的，这个早有定论，之所以用的少，就是因为计算复杂。
但此问题还不至于用到Matlab工具箱，几个参数的相互变化规律并不复杂，特别是齿数是整数，我就是用手工调节几次就能凑出了。

刀疤五

【回复】：齿条刀顶单椭圆弧形成的齿轮模型俺没做，有做的朋友请提供图来对比

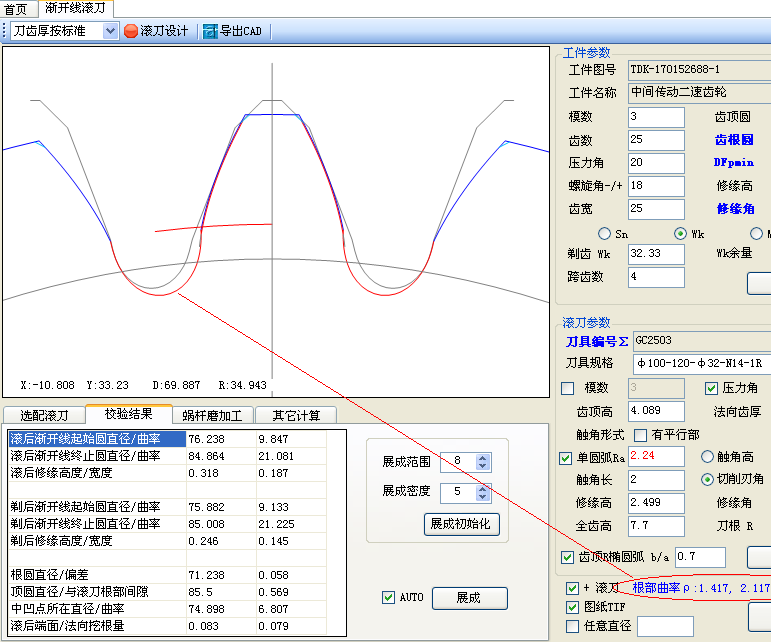

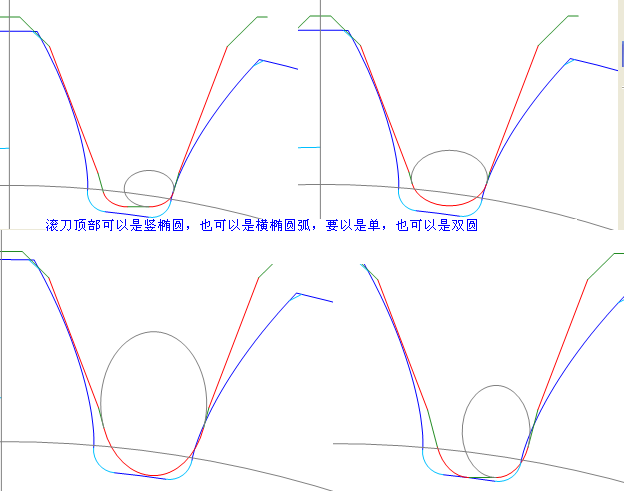

滚刀程序增加了顶部可以是单(椭)圆弧,或双(椭)圆弧.




加工结果同样可计算
