请问几个齿轮术语

vbyu1987 · 发表于 2010-6-1 20:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

请问齿根有效圆直径和齿顶有效圆直径是什么意思？
是渐开线起始点和结束点的直径吗？

per-shaving · 发表于 2010-6-1 23:12

是渐开线起始点和结束点的直径之意，但这种讲法不规范，易误解，最好要询问一下用户。

libby_zyj · 发表于 2010-6-3 18:15

等待高手来解说。。。。。

vbyu1987 · 发表于 2010-6-4 08:28

回复 3# libby_zyj

2楼的回答应该是正确的

xjb500611 · 发表于 2010-6-4 09:59

本帖最后由 xjb500611 于 2010-6-6 22:25 编辑

关于齿轮传动中的“渐开线起始圆（点）直径dFf”和“渐开线有效（工作）圆直径dNf”是两个不同的概念；

渐开线起始圆（点）直径dFf，根据DIN 3960的意思，是在齿轮不根切的情况下，最小变位时的渐开线起始的直径。渐开线起始圆（点）直径dFf的计算公式可以参见DIN 3960:1987中的公式3.6.08，或者查看本论坛的《渐开线起始直径计算方法？》主题第10楼，地址：https://www.gearbbs.com/forum.php?mod=viewthread&tid=21078&extra=&page=1

渐开线有效（工作）圆直径dNf，是齿轮齿面在齿根处，与啮合线的切点处的圆直径，他是齿轮齿面开始工作的点。

渐开线起始圆（点）直径dFf和渐开线有效（工作）圆直径dNf之间在齿面的径向距离（即两者之差的一半），称为齿形裕度，符号为CF。

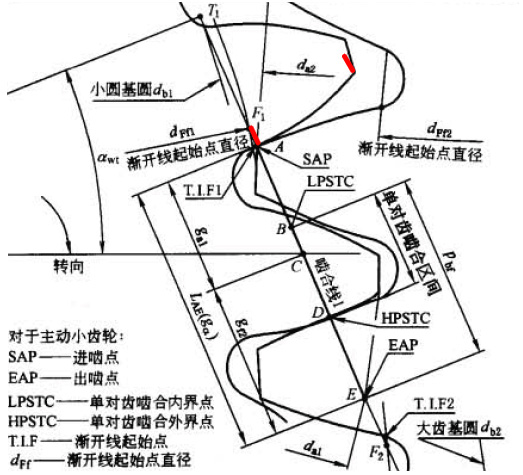

贴一张图说明，说明dFf与dNf的关系。
图中，两条短红线之间的齿面，是有效（工作）齿面，SAP点处的圆，他的直径称为：渐开线有效（工作）圆直径dNf。

供参考！

vbyu1987 · 发表于 2010-6-4 10:49

回复 5# xjb500611

我不搞齿轮，但是在客户给的图纸中，都是渐开线起始圆的直径都要小于渐开线有效圆直径。所以渐开线起始圆直径-渐开线有效圆直径除以2就是你所说的裕度。请问这样对吗？

xjb500611 · 发表于 2010-6-4 10:59

回复 6# vbyu1987


xjb500611 · 发表于 2010-6-4 11:23

本帖最后由 xjb500611 于 2010-6-4 11:29 编辑

渐开线起始圆（点）直径、渐开线有效（工作）圆直径、齿形裕度的英文名称为：

渐开线起始圆（点）直径       Root Form Circle Diameter
渐开线有效（工作）圆直径    Effective Root Circle Diameter
齿形裕度                         Forn Clearance

qixinshuai · 发表于 2010-6-5 11:36

说的好!:hug:

per-shaving · 发表于 2010-6-5 19:56

8楼说的好!
