学无止境----请教超级大牛一个老外画的齿形问题

bihuaren · 发表于 2010-5-28 18:41

回复 bihuaren

很抱歉，我没有
freefreemen 发表于 2010-5-28 18:37

登录/注册后可看大图

没关系，我再想办法，非常感谢你提供的信息，谢谢！

bihuaren · 发表于 2010-5-28 19:00

freefreemen 发表于 2010-5-28 15:23

登录/注册后可看大图

我下了这篇文章，但是没看到很有关齿廓的设计计算，斑竹大人提供的图片是什么书上的？可以给我学习一下吗？谢谢！

freefreemen · 发表于 2010-5-28 21:17

《齿根过渡曲线与齿根应力》里面的，不是钟表里面的齿轮，是为了便于加工才搞成这样的。

DSC00314.pdf (1.72 MB, 下载次数: 152)

poxiangzi · 发表于 2010-5-29 07:49

双压力角的只是用在钟表行业吗？有没有其它应用领域？

wangzehui80 · 发表于 2010-5-29 12:51

什么是双压力角

mrmrw · 发表于 2010-5-29 18:29

首先说一下：我以前是在hisym工作过，时间是2006.07~2008.10
从你发上来的图形，我已经做过对比了，不用怀疑，是渐开线齿轮，不是什么双压力角之类的齿轮。
我绘制了齿形禾你的做了对比，你的齿形采用的是圆弧替代渐开线和过度曲线。
工程上，对于小模数的塑齿，鉴于渐开线精度要求较低，为方便绘制，是可以采用圆弧替代渐开线，而且采用三段圆弧替代渐开线的精度已经满足加工的精度要求了。
值得一提的是：你的图采用的都是圆弧拟合齿形，这一点没有什么！只要你按照图纸放缩后制作模具型腔就行了。

wtony · 发表于 2010-5-29 22:09

双压力角。。。。

bihuaren · 发表于 2010-5-30 08:57

什么是双压力角
wangzehui80 发表于 2010-5-29 12:51

登录/注册后可看大图

工作齿廓由两段压力角不同的渐开线连接而成

freefreemen · 发表于 2010-5-30 14:01

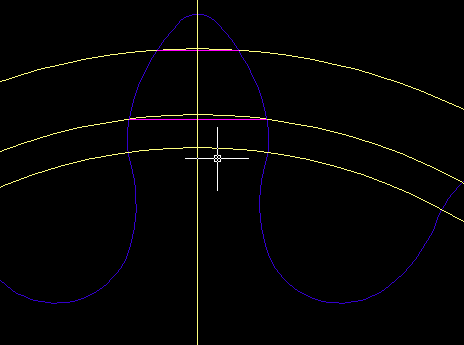

有空分析了一下:)

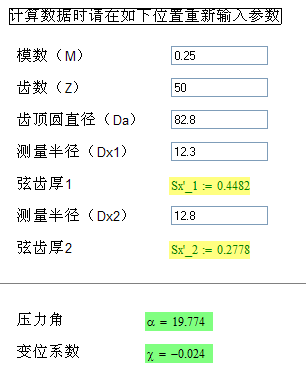

z=50齿

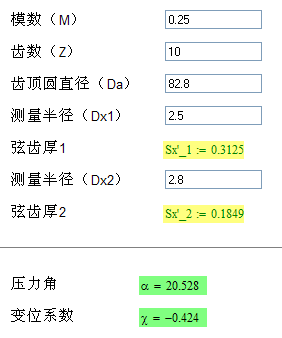

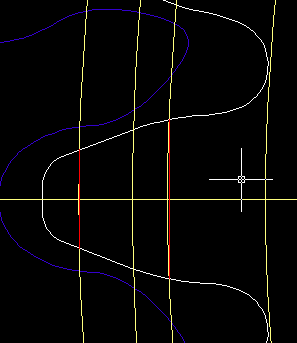

Z=10齿

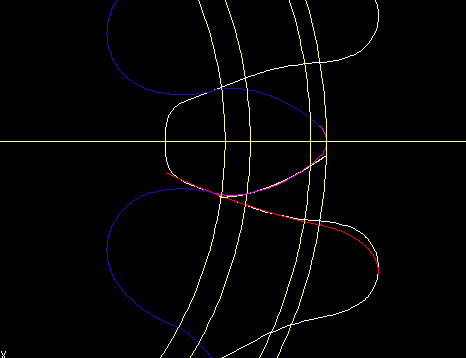

齿形对比

bihuaren · 发表于 2010-5-30 14:47

回复 16# mrmrw

跟理论渐开线相差确实也不是很大，0。01 以内
