加工齿数小于11个齿，噪音都比较大！

dabeixiong

yxhdxm 发表于 2013-11-24 14:55


登录/注册后可看大图

你不认同我的双重双面法那我也无语了， 你自己去琢磨吧，我只是给你参考。好人难做啊

我的回复没有否定你的观点，只是在不改变我现有的加工方式下，怎样调整，改变刀盘，估计老板不同意的！

慢一拍

dabeixiong 发表于 2013-11-24 14:40


登录/注册后可看大图

但是我目前生产情况是，单号单面法。能不能再这种情况下加工？？

            你现在的生产情况是:刀盘直径多大?,刀号多少?大小齿轮的切削角(即根锥角)以及大小齿轮的面锥角分别是多少?

dabeixiong

慢一拍 发表于 2013-11-25 12:32


登录/注册后可看大图

你现在的生产情况是:刀盘直径多大?,刀号多少?大小齿轮的切削角(即根锥角)以及大小齿轮的面锥 ...

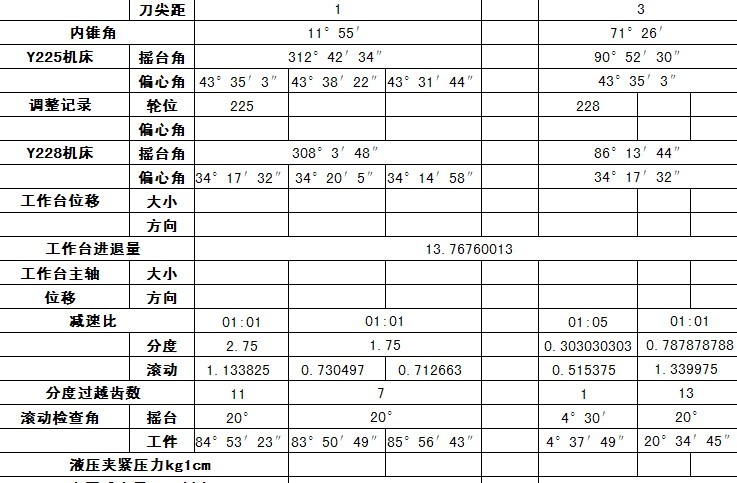

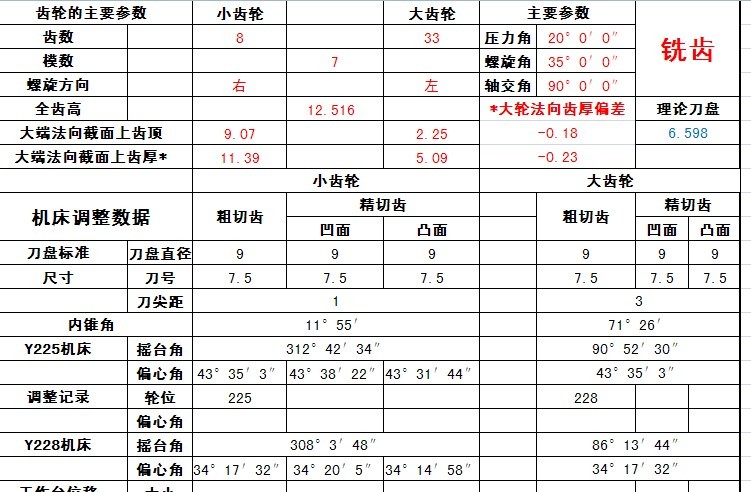

铣齿参数

zh2013001

楼主：用单刀号单面法是无法加工出好齿轮的。。。。。。除非是仅仅做一两件齿轮用于修配。

慢一拍

dabeixiong 发表于 2013-11-26 09:39


登录/注册后可看大图

铣齿参数

              由于你不具备自制刀具的能力,所以我讲得太多也没什么意思.只能提点建议供参巧.
              一,最佳方案用7.5寸刀盘11.5号刀加工,此时毛坯不用修改.但刀盘是非标而且刀刃未必够长.因此你不适用.
              二,第二方案用6寸刀盘7.5号刀加工,此时毛坯要稍作修及,但标准刀刃不够长.也不适合你.
              三,第三方案用9寸刀盘15.5号刀加工,此时毛坯要稍作修改,适合你,但不知你有没有这盘刀.
               四,笫四方案像你现在这样,用9寸刀盘7.5号刀以单号单面法加工,你图纸参数和机床调整卡基本正确.但可能忽视了一点,由于刀刃长度的关糸,选用9寸刀盘直径偏大,致使收缩率增大,如果轮坯不作修改,以单号单面法作修正调整,接触区应该很难达到理想状态.不管你怎么调,接触区应该都趋向于大端.因此,建议你把小齿根锥角调至10.75度,大齿根锥角调至70.25度.此时小齿面锥角应改为19.75度,大齿面锥角应改为79.25度.

dabeixiong

慢一拍 发表于 2013-11-26 18:15


登录/注册后可看大图

由于你不具备自制刀具的能力,所以我讲得太多也没什么意思.只能提点建议供参巧.
          ...

谢谢你无私的解答，有几点不明白，还请教，一选择加工刀盘直径，刀号也改变，参数怎样更改？是否有什么关联，二，仁兄所说的第四方案中，改变齿根角，是经验值还是有否有计算公式依据？望帮忙解惑！我的QQ1312153497

慢一拍

dabeixiong 发表于 2013-11-27 11:36


登录/注册后可看大图

谢谢你无私的解答，有几点不明白，还请教，一选择加工刀盘直径，刀号也改变，参数怎样更改？是否有什么 ...

             这是双重双面法与单刀号单面法的基本区别,你只要弄通双重双面法的真谛,一切问题都会迎刃而解.

dabeixiong

慢一拍 发表于 2013-11-27 14:10


登录/注册后可看大图

这是双重双面法与单刀号单面法的基本区别,你只要弄通双重双面法的真谛,一切问题都会迎刃而解 ...

你所说的是不是复合双面法？？

dabeixiong

zh2013001 发表于 2013-11-23 12:38


登录/注册后可看大图

齿轮噪声问题是个世界性难题，因素很多，但，应该说主要是齿轮精度和接触区形状、位置、长短、宽窄都有关系 ...

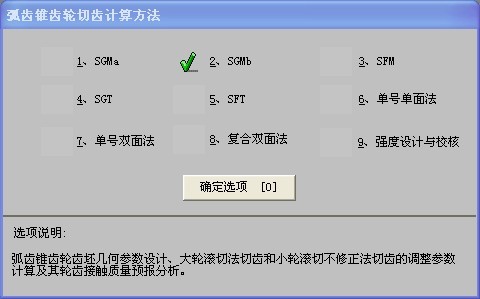

改螺旋角的依据是什么？？改到什么程度为好？用的也是长沙的软件啊!

zh2013001

dabeixiong 发表于 2013-11-27 16:11


登录/注册后可看大图

改螺旋角的依据是什么？？改到什么程度为好？用的也是长沙的软件啊!

楼主：看到你的首贴，谈及关于【接触比】问题，我发的帖子本想增加接触比的，就算了一个调整卡。改变螺旋角是其中的一种途径而不是全部途径。。。。。。。齿轮噪声本来与【接触比】有一定关系，后面你的帖子里说你用单刀号单面法加工齿轮的，我觉得，这就不是单纯的【接触比】问题了，我认为，单刀号单面法很难把齿轮做的很好。。。。。。你所谓的【噪声】很有可能与轮齿精度、接触精度、齿面光洁度都有关系。。。。。是不是呢？
