UG 螺旋齿轮

hyfjy · 发表于 2010-5-27 21:33

此题要解决的难点是斜齿轮的收尾，齿轮部分按斜齿轮处理吧，等直径或变直径的斜齿轮收尾要对齿形线进行旋转加入绕刀具轴线的旋转。

hyfjy · 发表于 2010-5-27 21:34

此题要解决的难点是斜齿轮的收尾，齿轮部分按斜齿轮处理吧，等直径或变直径的斜齿轮收尾要对齿形线进行旋转加入绕刀具轴线的旋转。

48824305 · 发表于 2010-5-28 09:10

这么复杂的模型应是有偿服务.

hyfjy · 发表于 2010-5-28 20:56

我的计算如下：

圆柱齿轮计算渐开线座标程序
      软件作者：hyfjy
计算日期: 2010-04-28          时间:19:11:38
输入数据如下:
法向模数: 2.25 (端面模数): 2.28470987674293
齿数: 12
法向压力角: 20    (端面压力角): 20.2835594545297
分度圆螺旋角: 10 左旋斜齿轮
本次计算用于外齿轮
齿轮齿宽度: 46
径向变位系数: .25

计算参数输出
端面分度圆直径: 27.4165185209151
端面基圆直径: 25.716377610054
齿轮齿顶圆(大径)直径: 33.042
齿轮齿根圆(小径)直径: 22.917
端面分度圆弧齿厚: 4.01101120268471
端面齿顶圆(大径)弦齿厚: 1.12177025825481
端面基圆弧齿厚对应圆心角(度): 18.5488482007135
端面基圆弧齿厚对应圆心角之半(度): 9.27442410035674
基圆螺旋角(度): 9.3912858020435
齿顶圆(大径)螺旋角(度): 11.9972710427929
测量尺寸:
公法线跨齿数: 3
公法线公称值: 17.3855535528784

三维模型的建立如下：

用PDF做成的三维模型可以在无三维绘图软件的电脑中打开，观看该零件的各个位置。

hyfjy · 发表于 2010-5-28 21:04

是网络的问题么，图片为什么传不上去呢？？？？

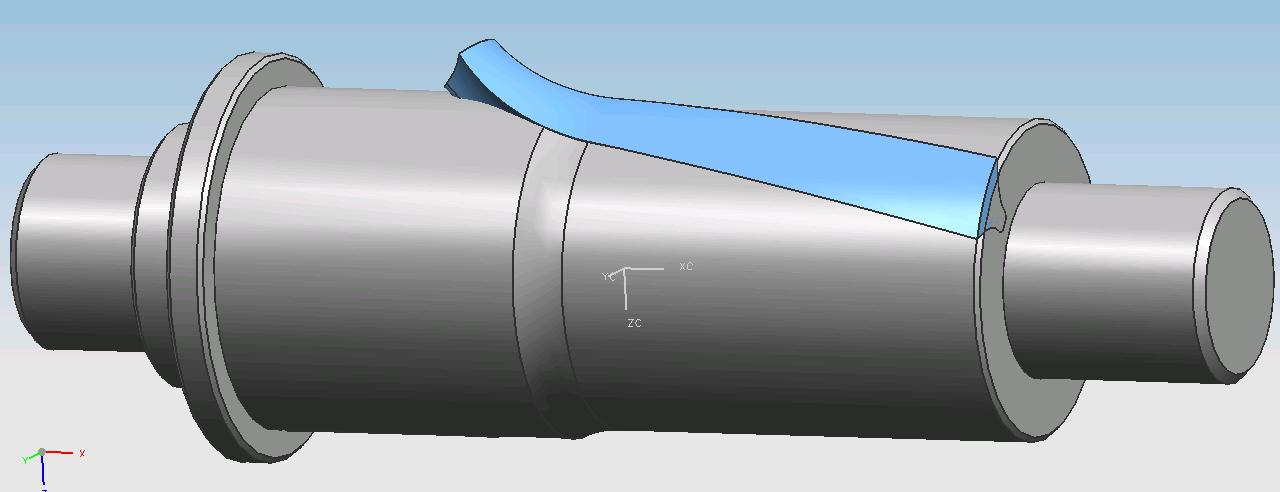

建好基体后用一个齿的实体去裁掉基体。

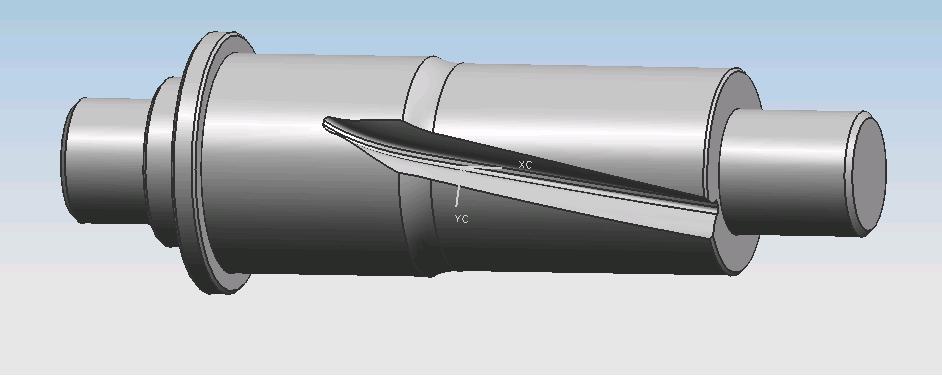

去掉一个齿槽后的模型

再对这个齿槽进行复制。

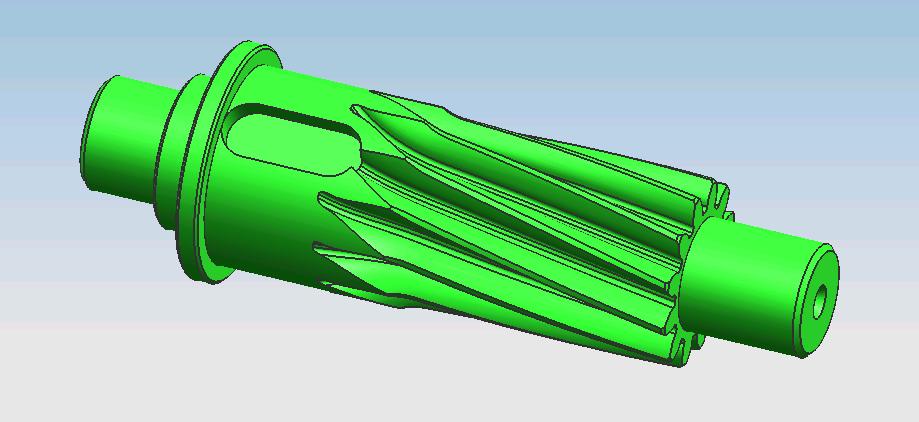

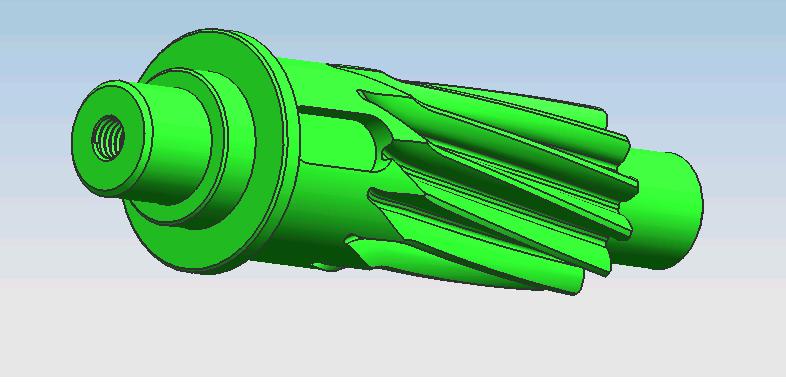

模型大功告成

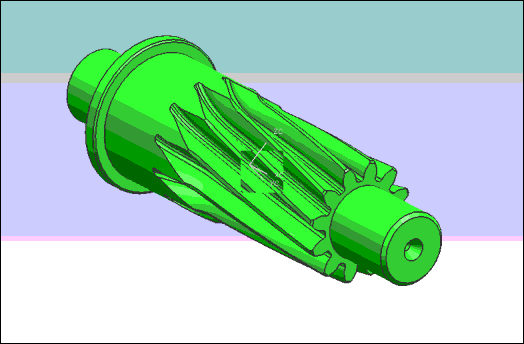

动起来。

三维的PDF格式文件如下：

12.rar (356.69 KB, 下载次数: 38)

159xyz · 发表于 2010-5-29 15:35

收尾部分与实物有区别

hyfjy · 发表于 2010-5-29 19:36

回复 16# 159xyz

谢谢指正，在三维中建立与实际完全一致的斜齿轮收尾目前本人尚有一定的困难，我基本采用二种方法，一是用齿的实体去安装，另一是用齿槽的实体去裁，这二种与实际都有一定的区别，现在正在用啮合原理进行推导，争取能弄出更接近实际的斜齿轮收尾图，也请各路高手展现丰姿，发上做的斜齿轮收尾图。让齿轮论坛更热闹点才好。

553942958 · 发表于 2010-6-19 10:22

回复 48824305 的帖子

大哥我可以加你QQ吗
我的是553942958 120974082 我有很多事情想和你学习啊

48824305 · 发表于 2010-6-19 12:23

QQ:48824305

yz861120 · 发表于 2010-8-4 20:06

厉害厉害厉害厉害厉害厉害
