UG 螺旋齿轮

shuaixifeng9 · 发表于 2010-5-22 14:18

您需要登录才可以下载或查看，没有账号？注册

x

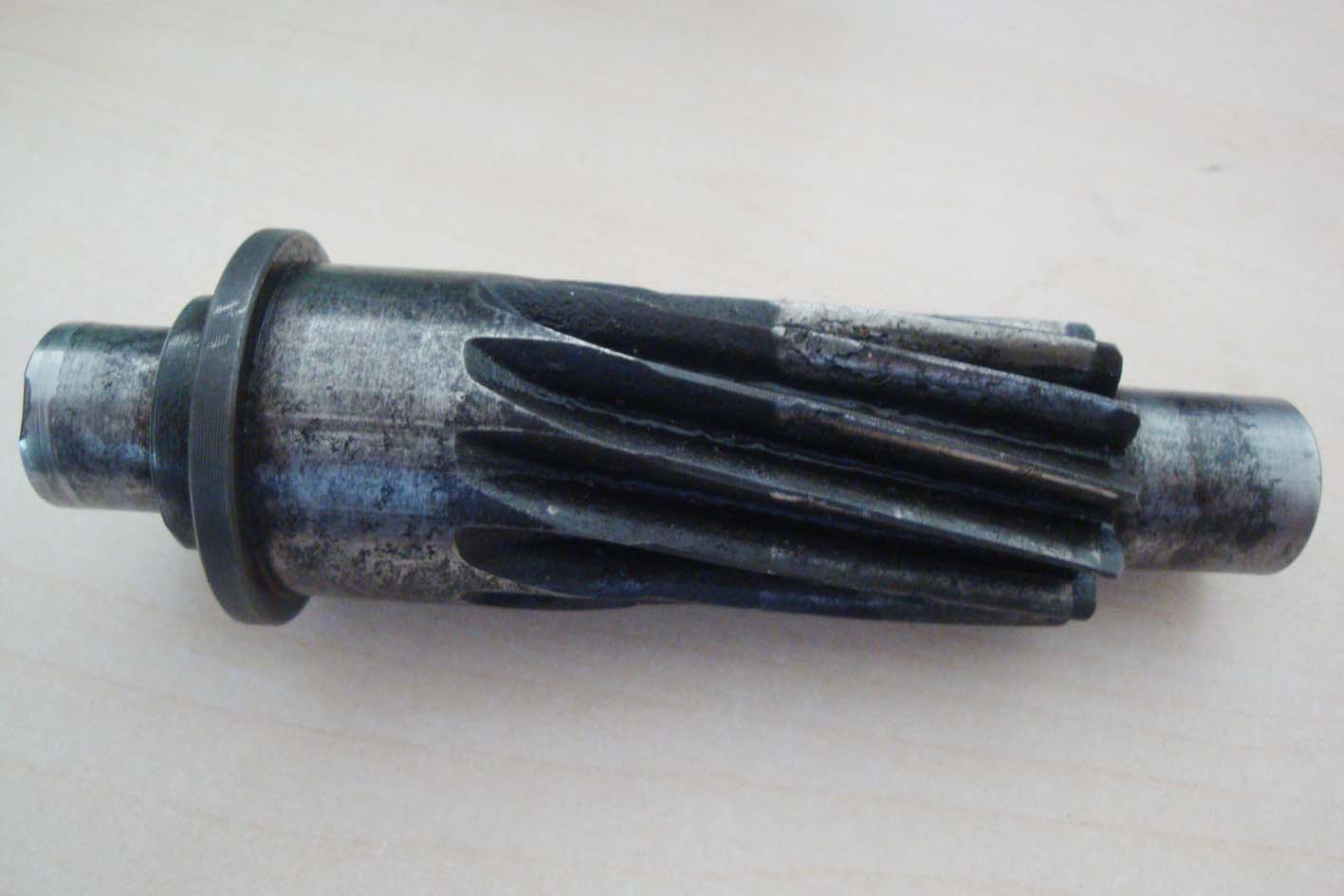

这个齿轮怎么建模啊困扰我好长时间了高手来看看啊！

shuaixifeng9 · 发表于 2010-5-22 14:20

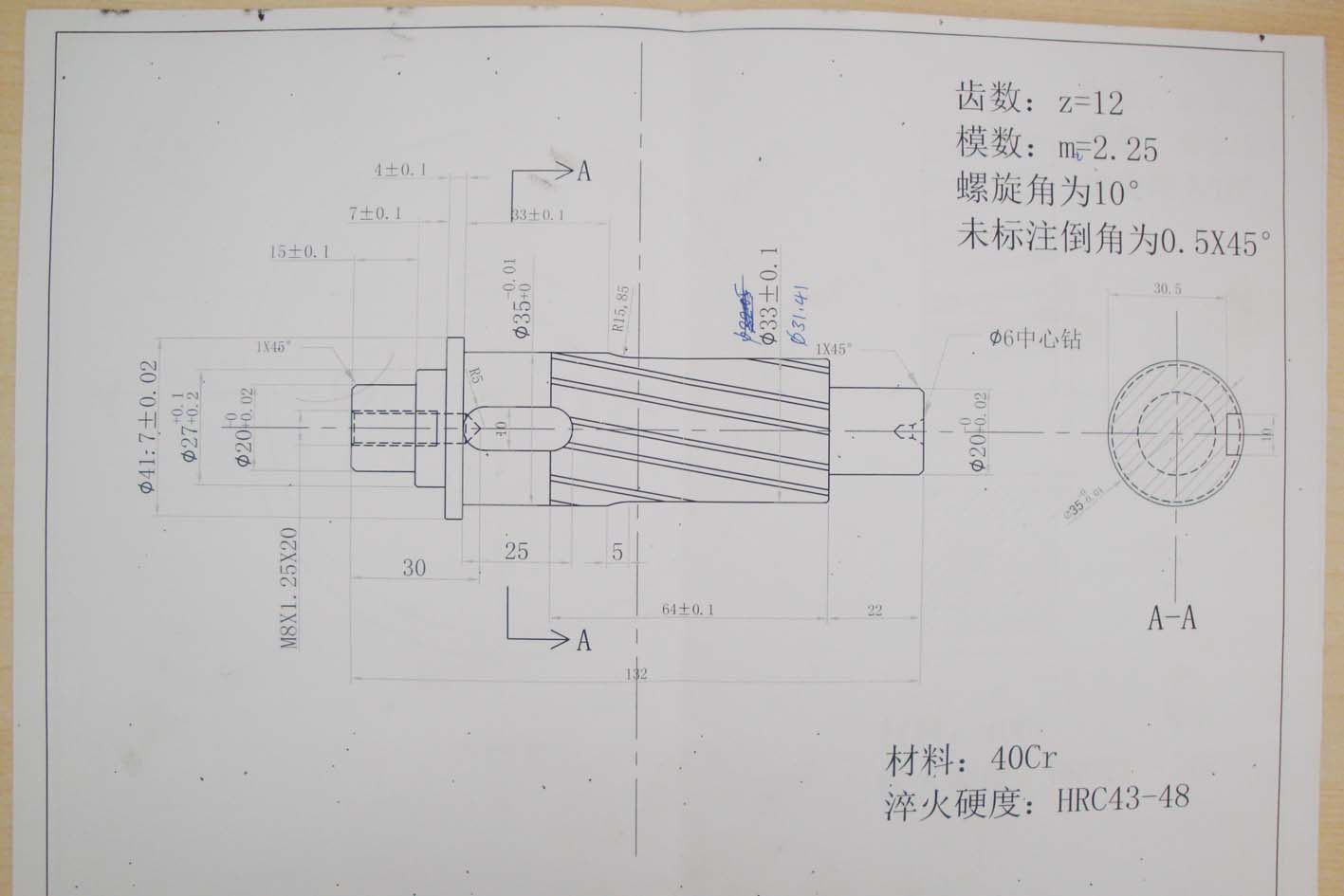

图中齿轮的螺旋角为10度模数2.25 螺旋线的半径怎么算？

nieshaowu · 发表于 2010-5-22 16:38

回复 2# shuaixifeng9

怎么像斜齿轮啊。。。或者长锥距锥齿轮

wanghuang117 · 发表于 2010-5-22 20:30

好像是斜齿轮

48824305 · 发表于 2010-5-22 20:49

m225z12b10.rar (61.7 KB, 下载次数: 96)

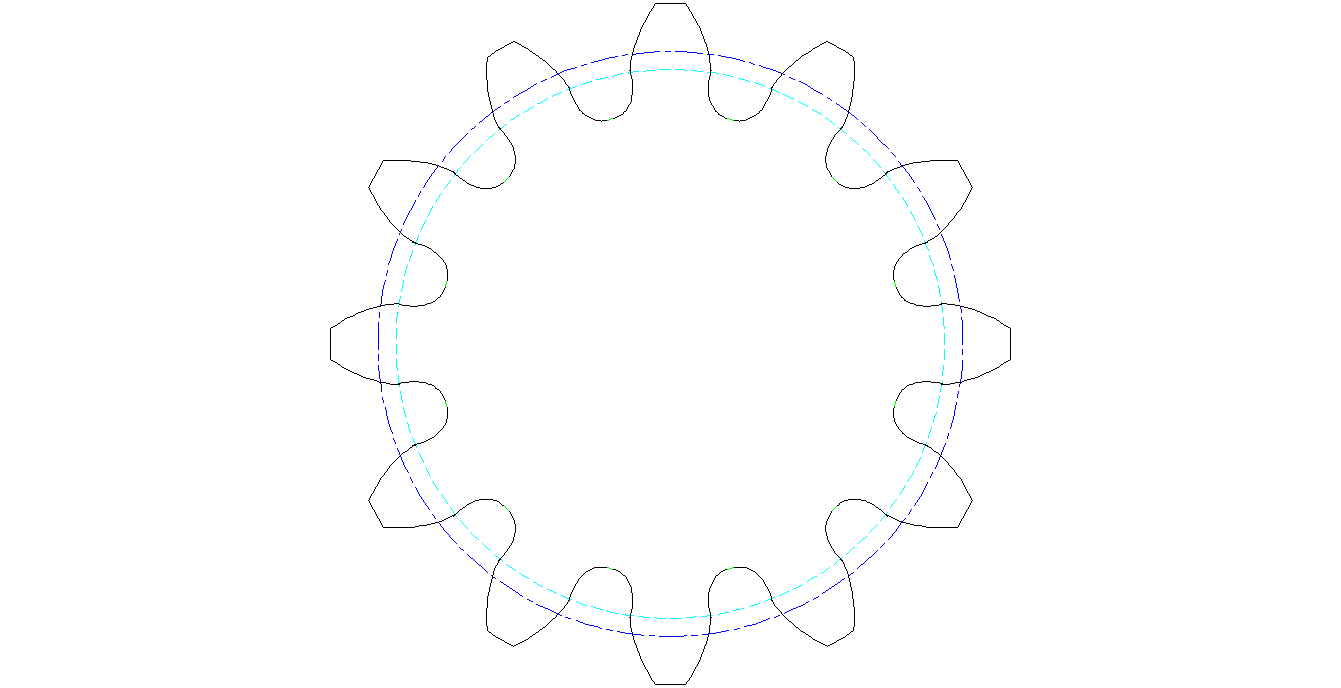

我帮你做好了,按10度旋上去就是了.
这齿轮有根切,需变位.

wtony · 发表于 2010-5-22 21:52

飘过，路过，看过

shuaixifeng9 · 发表于 2010-5-24 09:49

5楼大哥模型会建么？我需要的是模型和螺旋线半径！！

shuaixifeng9 · 发表于 2010-5-25 09:53

顶起来高手来！

shuaixifeng9 · 发表于 2010-5-27 10:26

顶起来高手来

48824305 · 发表于 2010-5-27 18:32

helix_m225z12b10.rar (6.29 KB, 下载次数: 25)

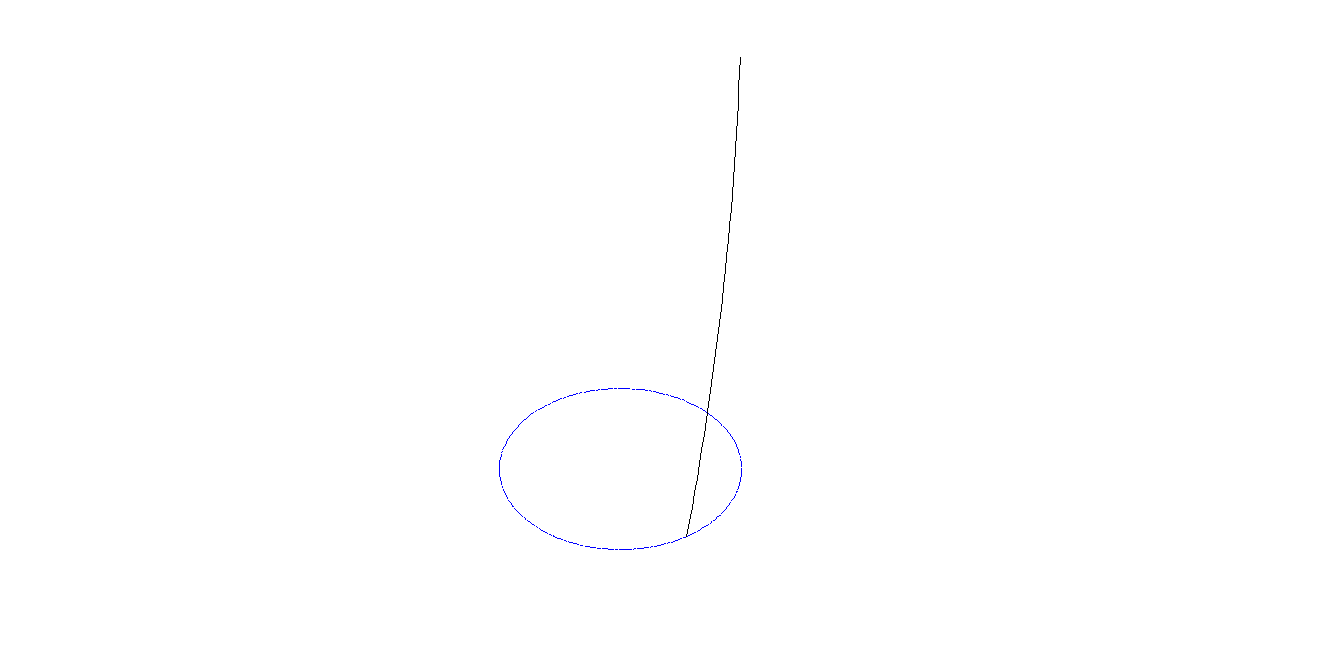

螺旋线也帮你画好了.
