用小型软件进行二维及三维建模

sxy123 · 发表于 2011-3-7 18:33

2008SXY123@163.COM

fengyouliang · 发表于 2011-3-8 07:46

本帖最后由 fengyouliang 于 2011-3-8 07:47 编辑

回复 hyfjy 的帖子

我是法士特齿轮厂的，能试试你的软件吗fengyouliang168@sohu.com

panpan · 发表于 2011-3-14 01:18

找到大侠了我也想使用.....pgvszy@163.con

traitor · 发表于 2011-3-18 13:57

wanxing2002@163.com

陈日红 · 发表于 2011-5-18 17:35

请大侠传给我！！！chenrihong99@sina.com不胜感激！！！

zpanpan007 · 发表于 2011-5-19 00:27

请高手传给我一下，感谢了 zpanpan007@126.com

周四状 · 发表于 2011-5-19 14:25

gf16899@126.com 多谢楼主！

hyfjy · 发表于 2011-5-28 21:40

最新的升级版：

计算的记录：

圆柱齿轮计算渐开线座标程序
      软件作者：hyfjy
计算日期: 2011-05-28          时间:21:15:53
输入数据如下:
法向模数: 5    (端面模数): 19.3185165257813
齿数: 2
法向压力角: 20    (端面压力角): 54.5833872444087
分度圆螺旋角: 75 右旋斜齿轮
本次计算用于外齿轮
齿轮齿宽度: 125
径向变位系数: 0

计算参数输出
端面分度圆直径: 38.6370330515625
端面基圆直径: 22.3908364954163
齿轮齿顶圆(大径)直径: 48.637
齿轮齿根圆(小径)直径: 26.137
端面分度圆弧齿厚: 30.3454547978237
端面齿顶圆(大径)弦齿厚: 19.0784607895182
端面基圆弧齿厚对应圆心角(度): 141.980240666738
端面基圆弧齿厚对应圆心角之半(度): 70.990120333369
基圆螺旋角(度): 65.1857830954078
齿顶圆(大径)螺旋角(度): 77.9834908134452
测量尺寸:
公法线跨齿数: 8
公法线公称值: 114.967498290286
指定圆直径: 38.6370330515625
指定圆螺旋角: 75

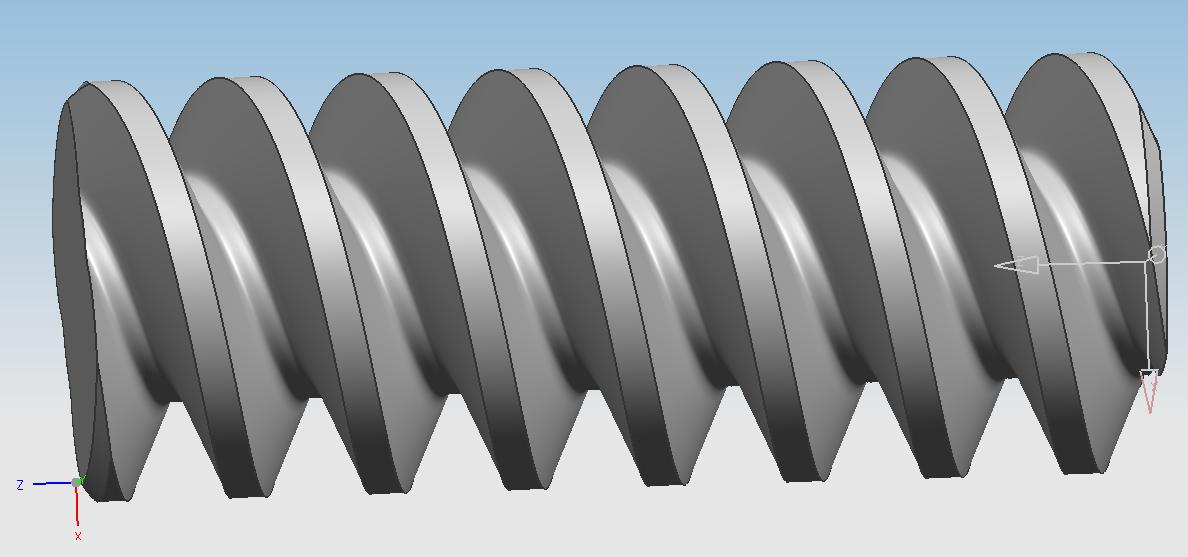

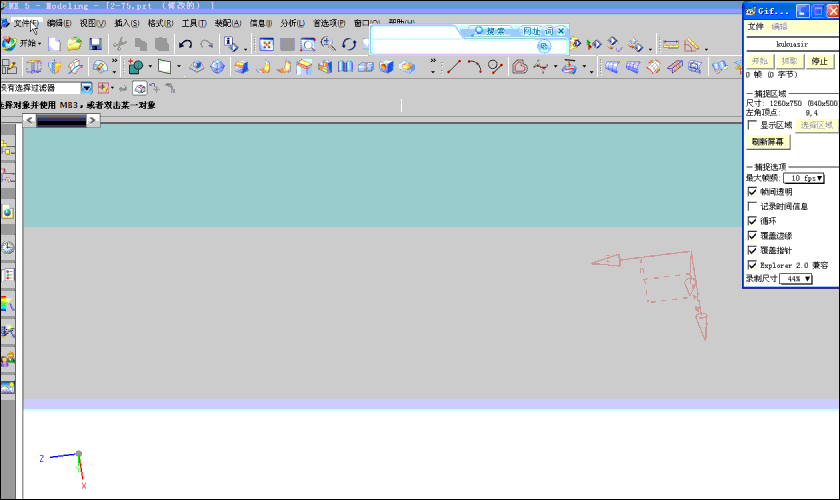

图片及过程：

附件是grip文件及三维图形。

2-75.rar (525.22 KB, 下载次数: 18)

Z0.rar (101.77 KB, 下载次数: 5)

18673261998 · 发表于 2011-5-30 09:17

18673261998@163.com,先谢了！

good-ug · 发表于 2011-6-11 16:25

很想试用楼主的软件，我的邮箱号:good-hao@sohu.com谢谢！！！！！
