目前网上不少平行轴圆柱类齿轮设计计算的软件很多，包括直齿圆柱齿轮及斜齿圆柱齿轮，当然也有内齿轮。有些相当有水平，对于技术人员来说，光有计算好的数据，如何顺利地做出二维或三维图样，是急需解决的问题，本人根据这一要求，试编了专用于把已知参数快速在二维及三维软件中建模的专用小软件，现以实际所要的例子说明软件的用法，想试试的同仁可发上邮箱，可试用。
本例是其他软件已计算好参数的一个外啮合斜齿轮（当然本软件不限于外齿轮，通用于圆柱类渐开线齿轮），齿轮参数如下：Mn=5，压力角20度，齿数15，分度圆螺旋角右旋15度，齿宽25。计算的界面如下：
可以看出，计算软件的旁边有展示端面齿形的图，可以全部齿和单个齿进行放大。可以允许调整齿顶圆尺寸，同时给出相应的端面齿顶弦齿厚，当这一参数由于齿数过少，变位系数过大形成顶尖时，可以通过调整外径尺寸，可以马上知道齿顶弦齿厚，也就是齿顶宽度。

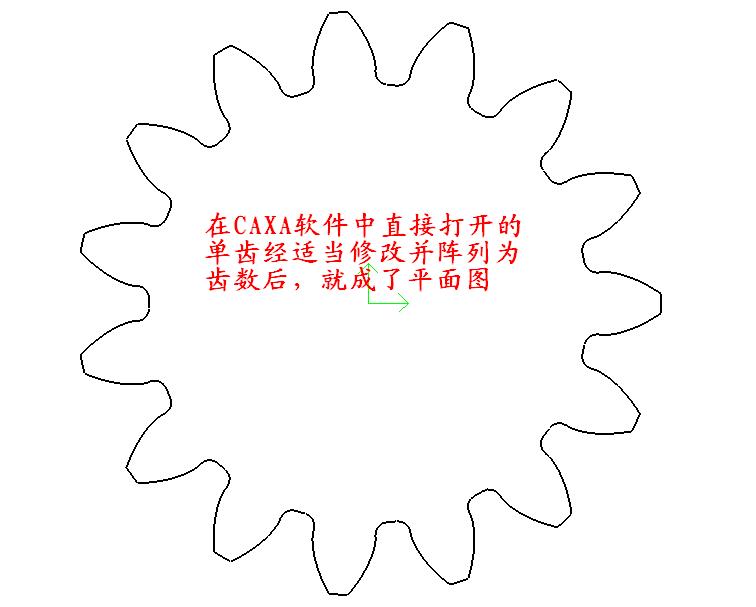

当选择完成，对齿形满意时点击“输出建模文件”后软件关闭并输出二维及三维建模所需要的各种数据文件，可以在二维作图软件CAXA，CAD和三维软件PROE，UG及SOLIDWORKS中进行建模。
输出文件中有一个记录文件，记录了输入的基本参数，本次计算结果如下：
圆柱齿轮计算渐开线座标程序
软件作者：hyfjy
计算日期: 2010-05-18
时间:16:58:13
输入数据如下:
法向模数: 5
(端面模数): 5.17638090205041 齿数: 15 法向压力角: 20
(端面压力角): 20.6468964870465 分度圆螺旋角: 15 右旋斜齿轮 本次计算用于外齿轮 齿轮齿宽度: 25 径向变位系数: .25 计算参数输出 端面分度圆直径: 77.6457135307562 端面基圆直径: 72.6586256699229 齿轮齿顶圆(大径)直径: 90.146 齿轮齿根圆(小径)直径: 67.646 端面分度圆弧齿厚: 9.10629541043799 端面齿顶圆(大径)弦齿厚: 2.95534997148623 端面基圆弧齿厚对应圆心角(度): 15.3247266853115 端面基圆弧齿厚对应圆心角之半(度): 7.66236334265574 基圆螺旋角(度): 14.0760954216625 齿顶圆(大径)螺旋角(度): 17.2802225393314 测量尺寸: 公法线跨齿数: 3
公法线公称值: 38.9162779649443
输出的“PROE-X.IBL”文件在PROE软件中打开可以得到做出这个齿轮的最低标准的样条线条，一个端面齿形和根据设定齿宽作出的四条螺旋线。
输出的所有有UG开头的文件用于UG软件，同样得到以上六条样条线，把扩展名改为“.TXT”后可以在SOLIDWORKS中打开得到这六条样条线。
本文以UG作为例子说明建模的过程。
得到这六条样条线后，对在X-Y平面内的端面齿形可用圆来补充齿根圆弧及齿顶圆弧，然后把端面齿形搬到另一端面的位置，形成封闭的样条线框。用这样条线框作出一个实体齿，再作出齿根圆，合并后进行齿根倒圆弧及齿顶倒角，再旋转复制得到其余的齿，完成这个齿轮的三维建模过程。
截图如下：
得到的六条样条线

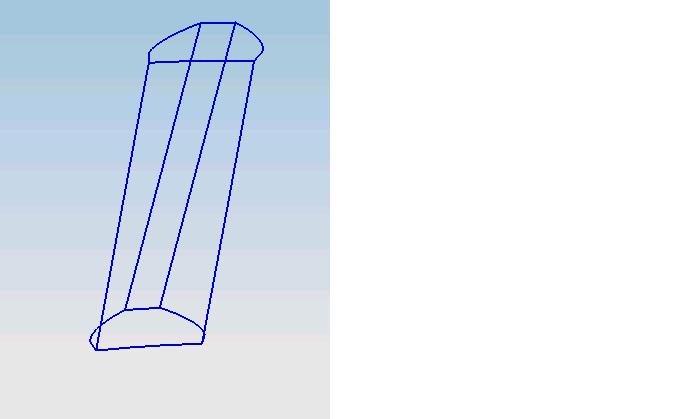

做成的封闭样条线框
有二个齿面已作成片体的图

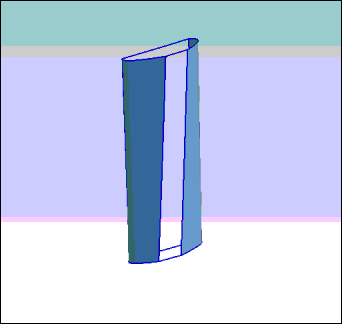

六个面全部做成片体后经缝合成实体的一个齿

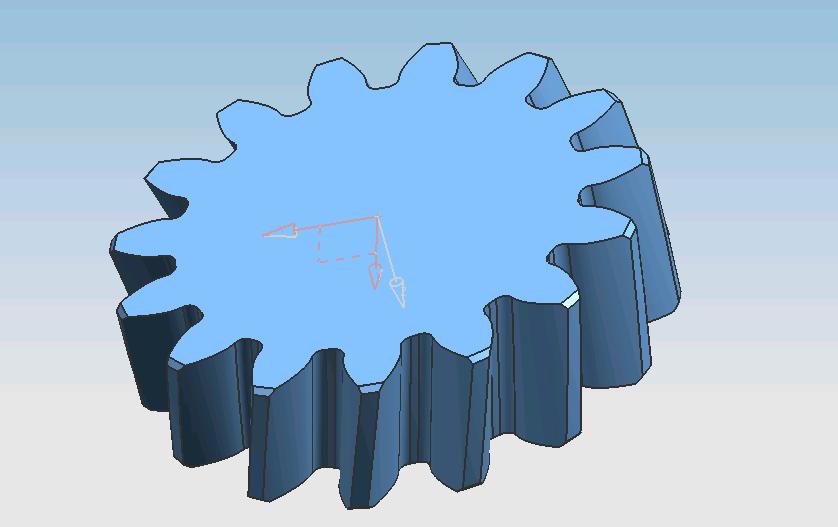

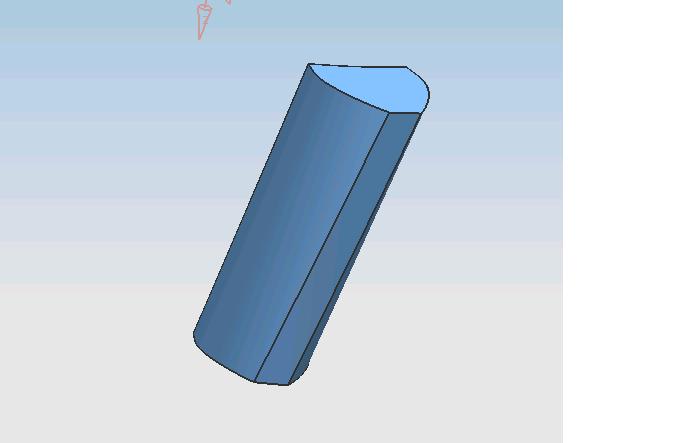

作出齿根圆后合并的有一个齿的斜齿轮

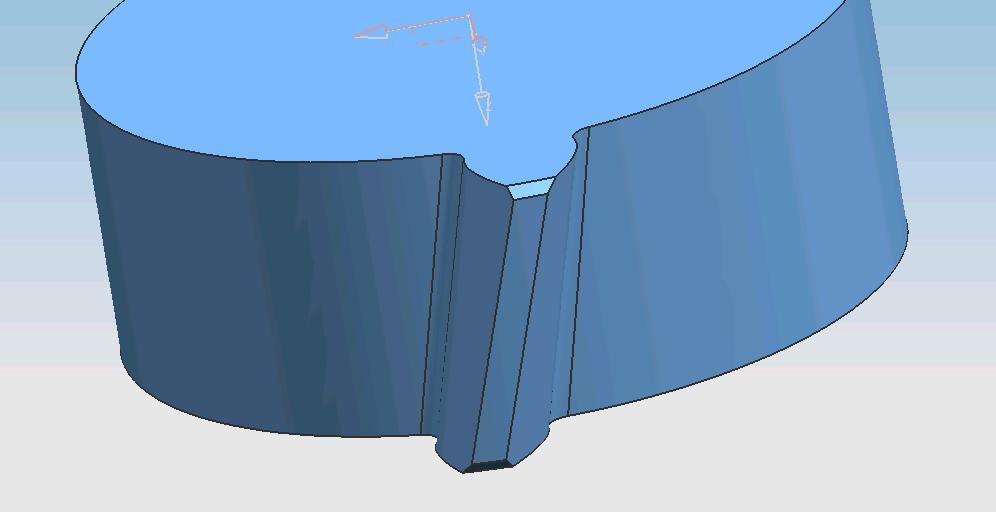

对齿根倒圆弧及齿顶倒角

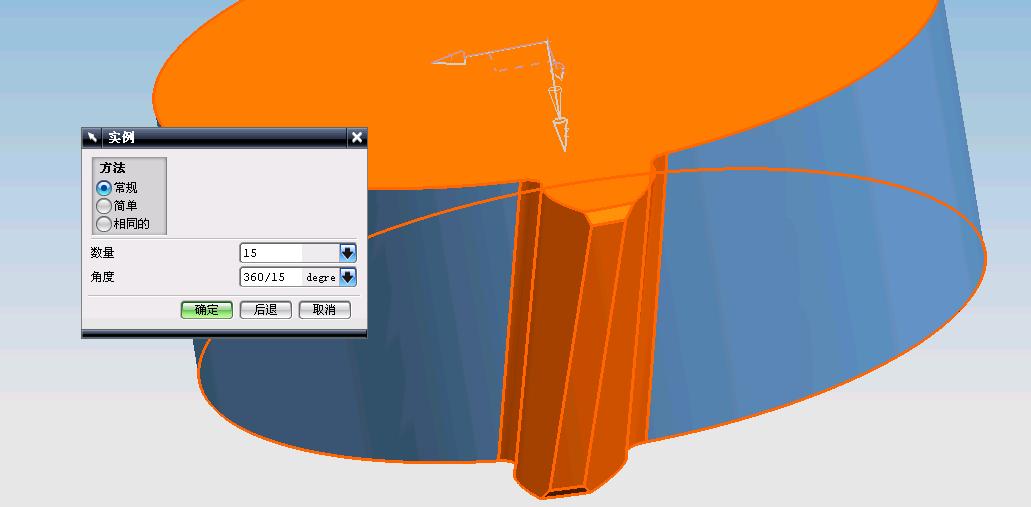

对一个齿进行圆周方向的阵列

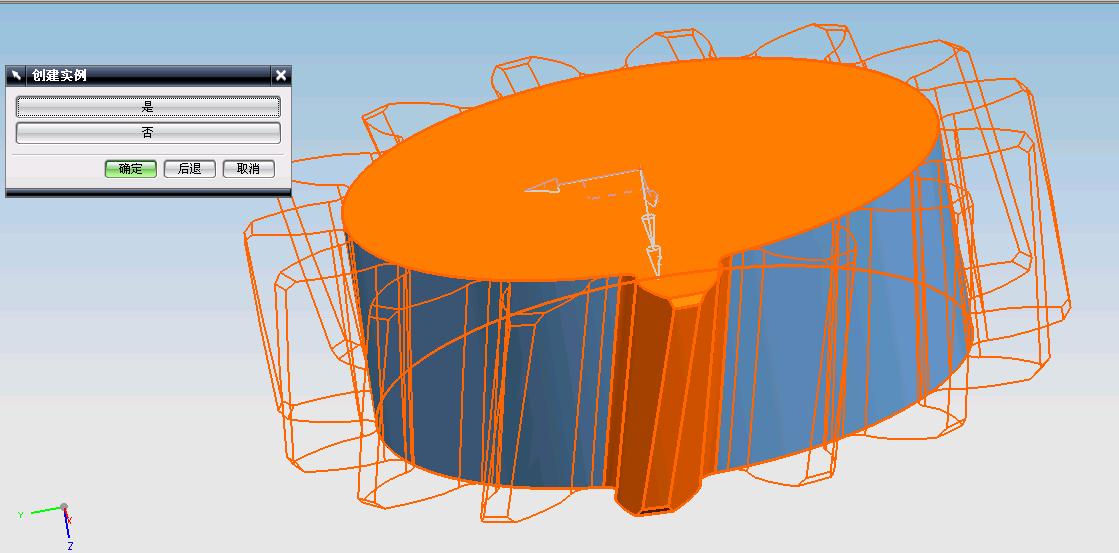

只要一点，立马完成

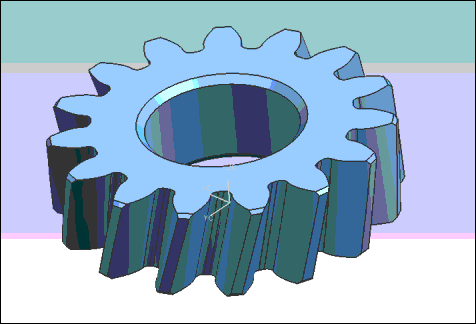

一点后的模型
画蛇添足再加一个内孔

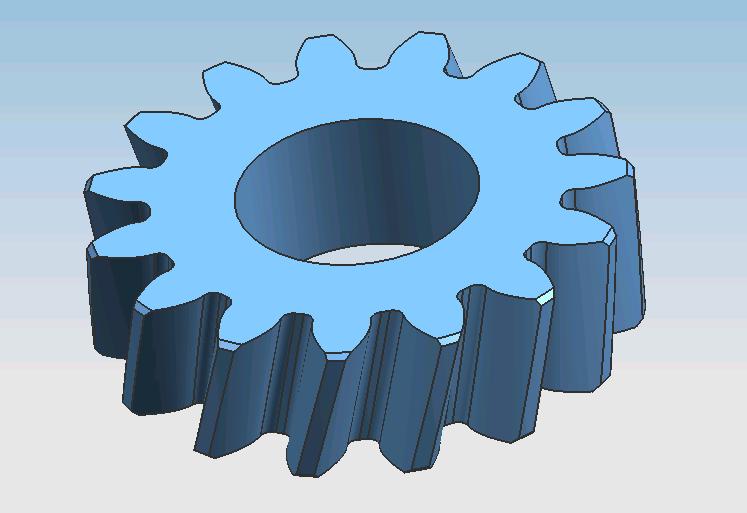

完成的三维图
这是完成的二维图样
再发一个三维文件的实体压缩附件和这次计算的全部数据库文件，有兴趣的同仁可以试做一下这个斜齿轮，并欢迎把作品发到网上，要试用的朋友留下邮箱号，本人集中发出。
