用小型软件进行二维及三维建模

hesheya · 发表于 2010-10-30 09:39

楼主用的UG吗

64590831 · 发表于 2010-10-30 10:01

64590831@163.com
万分感谢

hyfjy · 发表于 2010-10-30 19:58

万分感谢
64590831 发表于 2010-10-30 10:01

登录/注册后可看大图

信已寄出，有此为证。

hyfjy · 发表于 2010-10-30 20:00

楼主用的UG吗
hesheya 发表于 2010-10-30 09:39

登录/注册后可看大图

谢谢，我用UG更熟练些，在导入样条线时，我不用UG，而是用PROE，再从PROE导出igs文件或STEP文件，再导入UG或SW中都可以作出相应的三维模型。

48824305 · 发表于 2010-10-31 16:21

UG的样条功能不强吗?

hyfjy · 发表于 2010-10-31 16:59

回复 48824305 的帖子

UG或SW也有用文件输入样条线的功能，但与PROE的差别是在一个文件中，PROE可以输入多条样条线，而UG及SW一个文件只能输入一条，当样条线较多时，输入的速度就慢了些，且容易重复输入或漏输入，不知有无高手注意在UG或SW中有无多样条线输入的文件样本格式，一但有了，那功能就要上一个台阶。CAD与CAXA相比也是如此，CAD用文件输入样条线时，每次只能输入一条，而CAXA在一个文件中可以输入多条样条线，且有“CLOSE”功能可以输入封闭样条线（首尾相连且首尾的各阶导数相同，可以看成是不分首尾的）。而CAD只要遇到一个空格就认为是回车键，输入结束了。不知以上结论有否道理？

48824305 · 发表于 2010-10-31 17:04

你为何不用DXF格式?这是通用格式,任何图形软件都适用.

speed_long · 发表于 2010-10-31 17:41

用PRO/E画圆柱齿轮用得着这么复杂吗？

64590831 · 发表于 2010-10-31 18:05

本帖最后由 64590831 于 2010-10-31 18:07 编辑

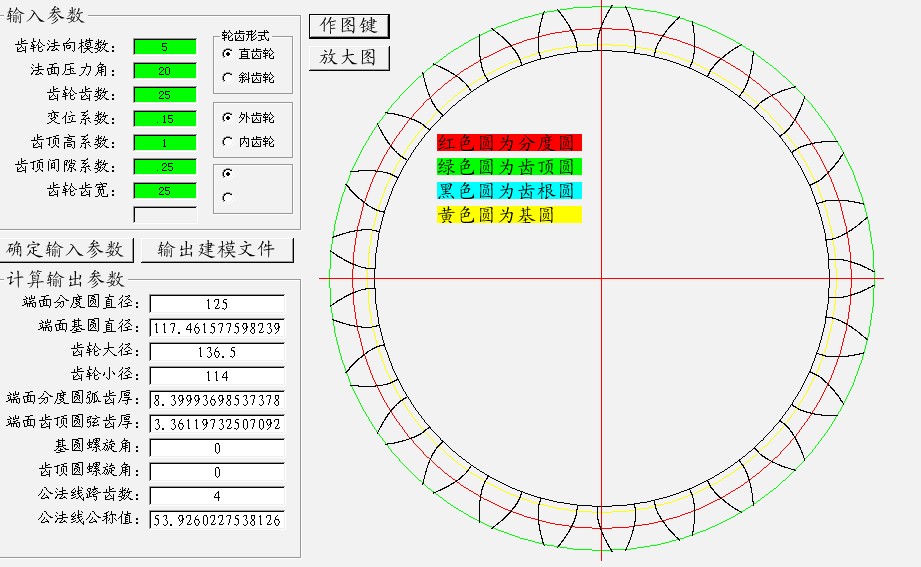

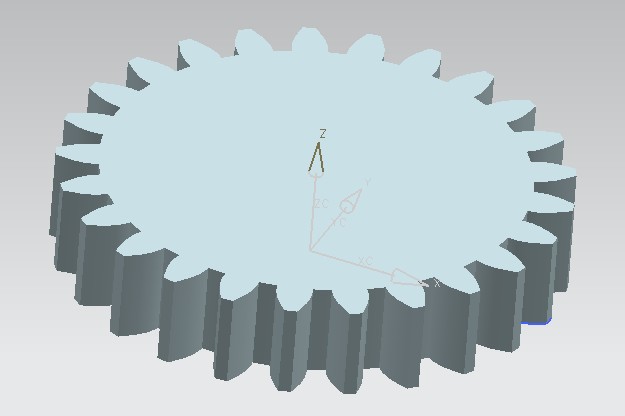

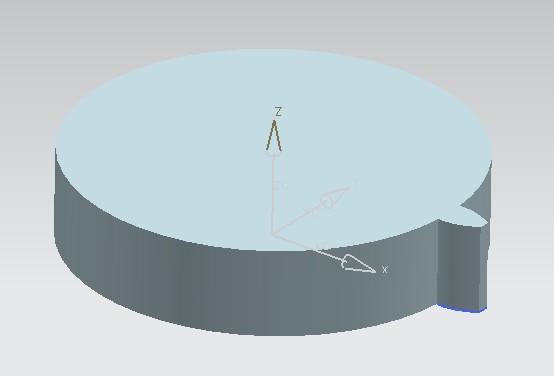

按软件的要求做了下，请指正

按软件的要求做了下，请指正
我的邮箱 64590831@163.com

hyfjy · 发表于 2010-10-31 19:03

本帖最后由 hyfjy 于 2010-10-31 19:23 编辑

回复 speed_long 的帖子

欢迎你用你的软件画一个在PROE中很方便地做出的圆柱齿轮，或圆柱齿轮副，最好是有内啮合及外啮合的齿轮副，能获得令人满意的接触区的模型。

请看一下：https://www.gearbbs.com/forum.php?mod=viewthread&tid=27986&extra=page%3D1，我做出的齿轮副能用啮合区去进行检查。
