大侠们你们懂得，给我用计算软件算一下我对照一下

zky613613

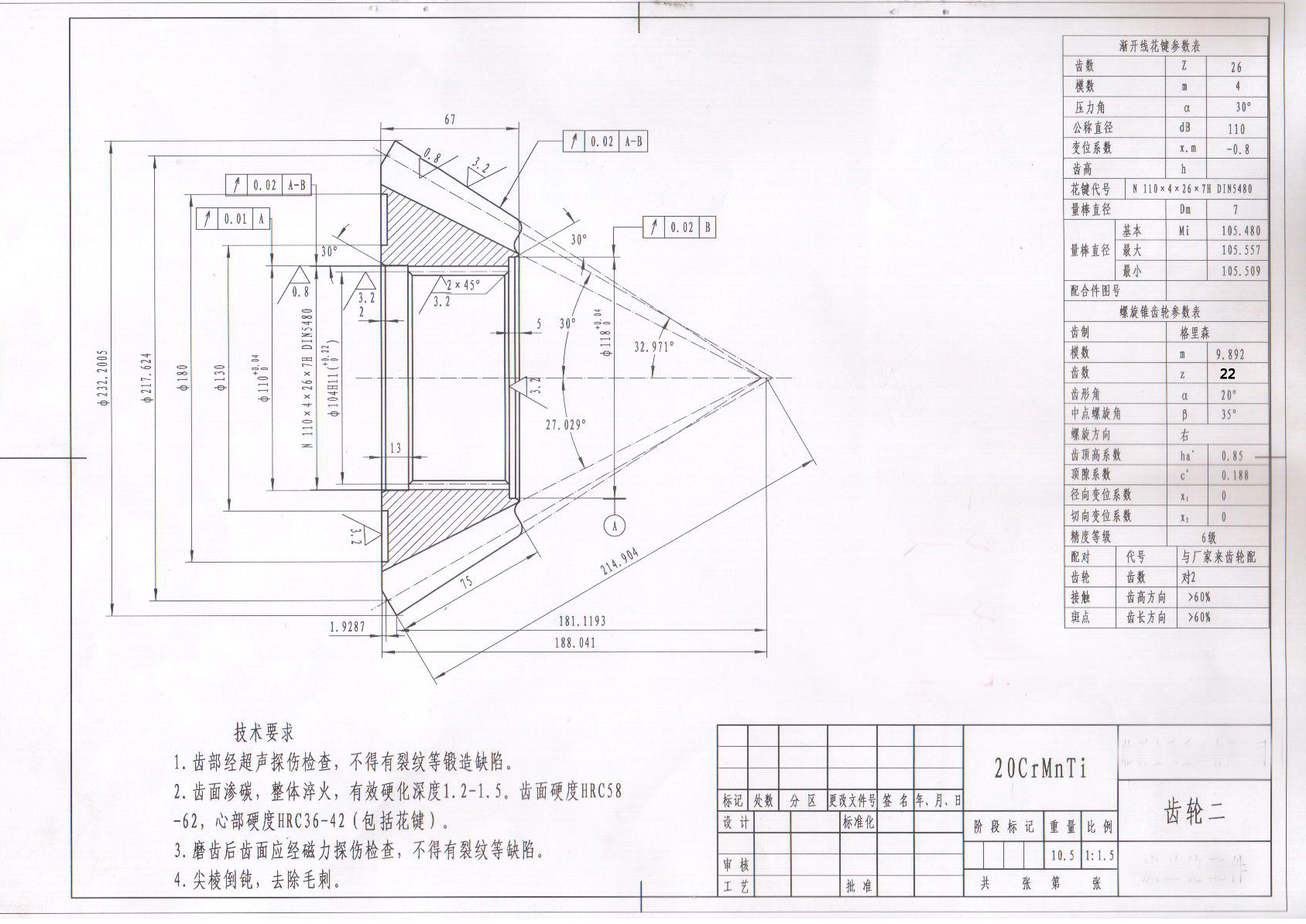

两对齿轮都是一样的，总共六十件，我有十六寸的刀，我想看看能用不。

ranhlong

你把你的计算结果拿出来看一下

9188

大齿轮参数了，没有怎么算

9188

什么机床加工

hyfjy

估计是相同齿数的。另一个也是22齿左旋的，轴交角应该为60度，才有可能在径向变位系数与切向变位系数都为零。要求磨齿，最终精度6级，属较大模数，如果有格制的弧齿锥齿轮磨齿机加精心操作，应该可以做出漂亮的产品。
从图上看如果如上所说，各尺寸尚有一定的误差，因为是格里森制的，故这些尺寸也是可以做出来的。
以用户手中的齿轮为配偶件，在切齿时就得以这样件为依据，否则会出大问题。切切注意。

我的计算尺寸如下：

    弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2013-11-07
模数:M= 9.892   齿数: Z=         22            22
法向齿形角:          α= 20 度     齿宽中点螺旋角:β= 35 度
螺旋线旋向:        小轮右旋          大轮左旋
径向变位系数:       X  =           0             0
切向变位系数:       Xt =           0             0
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          设计两轴夹角为 60 度
刀具直径Do= 457.2    刀盘号数: 18    刀尖圆弧 r= 2.473
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             217.624       217.624
节锥角            E=            30  30
节锥距            R=            217.624
齿宽              b=           75
齿顶高           ha=            8.4082        8.4082
齿根高           hf=            10.2678959363222            10.2678959363222
全齿高            H=            18.6760959363222
顶圆直径          D=             232.187429600201            232.187429600201
顶锥角           Ea=            32.70132      32.70132
根锥角           Ef=            27.29868      27.29868
轮冠距           Ak=            184.263812473185            184.263812473185
中点模数         Mm=             8.18745454545455
中点法向模数    Mfm=               6.70677012843229
中点弧齿厚      Sfm=   10.5349698823992         10.5349698823992
中点分度圆弦齿厚sm=    10.5329416168207            10.5329416168207
中点分度圆弦齿高hm=    6.7283965977328             6.7283965977328
大端分度圆螺旋角βs=    38.6564146897613
大端分度圆周节  Ps=   31.0766345293102
大端分度圆弧齿厚Sf=    15.5383172646551            15.5383172646551
大端分度圆弦齿厚S大=    15.5284174887341            15.5284174887341
大端分度圆弦齿高h大=    8.6483228235805             8.6483228235805
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 1      齿宽系数F= .344631106863213
齿根角           Of=            2.70132       2.70132
齿顶角           Oa=            2.70132       2.70132
当量齿数Z当= 46.216653008748  46.216653008748 冠轮齿数Z冠= 44
中点端面重合度Et= 1.22628204376792  中点轴向重合度En= 2.04168750392914
中点总重合度: E总= 2.38164974640857
中点法面当量齿轮重合度Env=  1.72838817071516
小端面端面模数Ms=  6.48290909090909 建议大端齿根倒圆: R= 3 小端齿根倒圆: r= 1.9
小端面分度圆弧齿厚Sx= 10.1833297869452  10.1833297869452   计算时间:21:31:45



从另一面说，单独一个锥齿轮一般情况下是无法计算的，尤其像楼主这样连基本参数都不全，更谈不上什么计算了，锥齿轮副是以对为设计计算的，故基本参数是不可缺少的。靠网友来猜谜，也得不到最后的结论。




有幸的是，这对齿轮的冠轮是整数齿44，明天晚上有空做个模型图发上来。

hyfjy

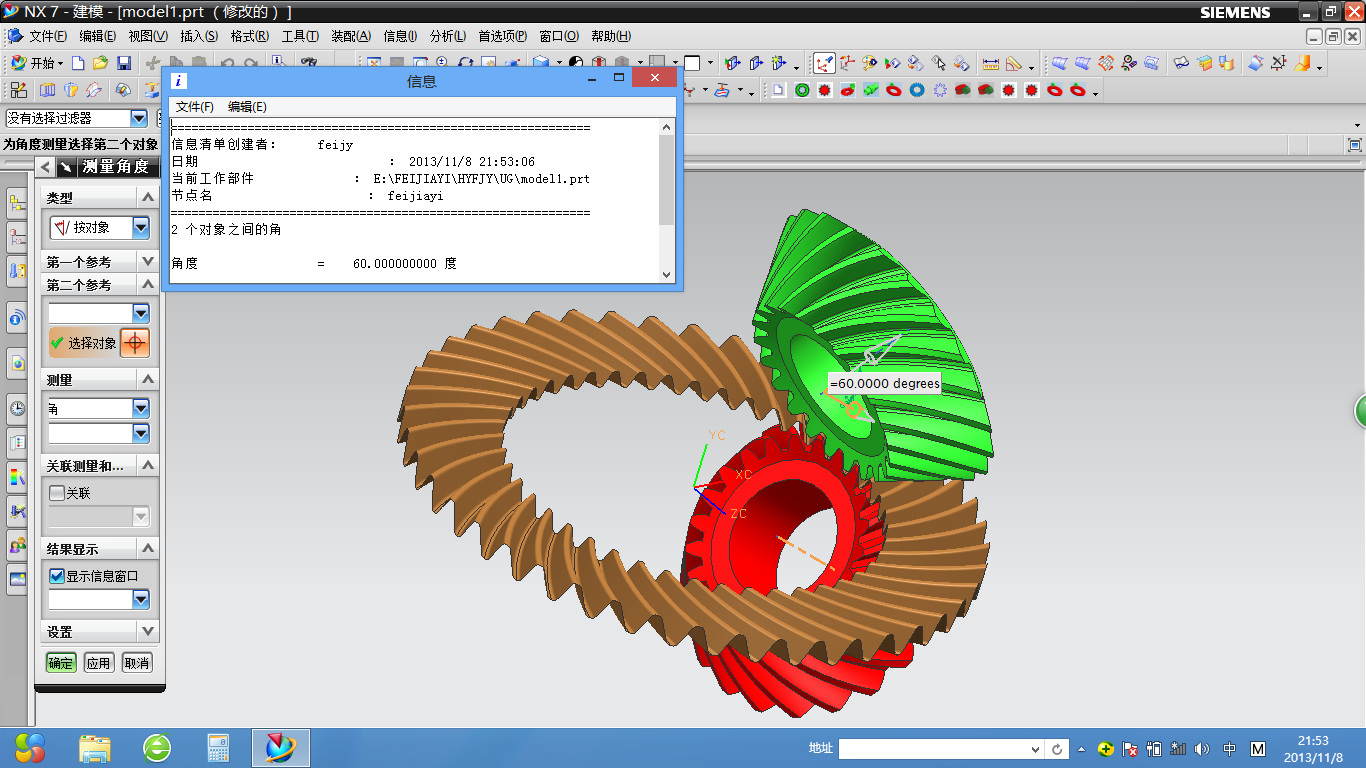

这对22比22的弧齿锥齿轮副如下：



是不是相当漂亮的弧齿锥齿轮副啊？

zky613613

hyfjy 发表于 2013-11-7 21:26


登录/注册后可看大图

估计是相同齿数的。另一个也是22齿左旋的，轴交角应该为60度，才有可能在径向变位系数与切向变位系数都为零 ...

我这定径机里两对啮合齿轮的左右旋尺寸，都是一样的。

zky613613

9188 发表于 2013-11-7 17:34


登录/注册后可看大图

大齿轮参数了，没有怎么算

一对啮合齿轮，都是一样的数据.

zky613613

9188 发表于 2013-11-7 17:36


登录/注册后可看大图

什么机床加工

YKD2250  YKD2280   天一机的设备

9188

轴交角多少度
