弧齿锥齿轮调整卡计算结果核对

ranhlong

      最近一直在研究弧齿锥齿轮的调整卡计算，现在想请各位帮我计算一下我这对弧齿的调整卡的参数，好验证一下我自己计算是否正确。

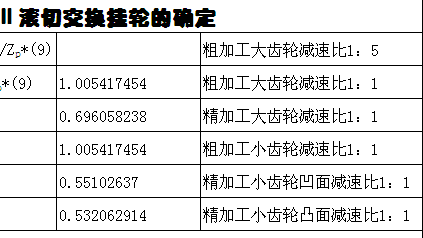

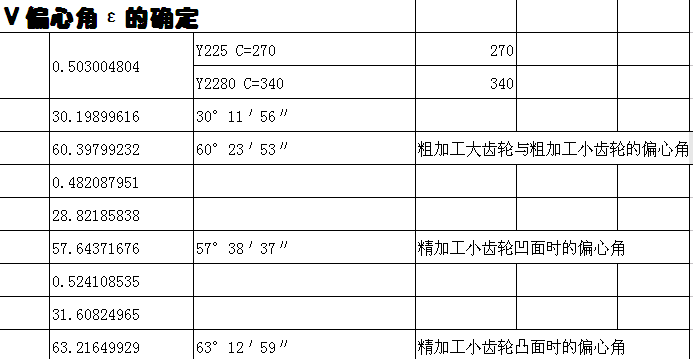

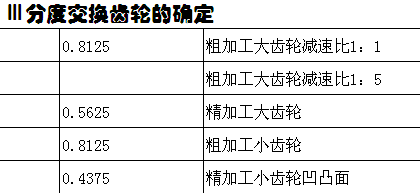

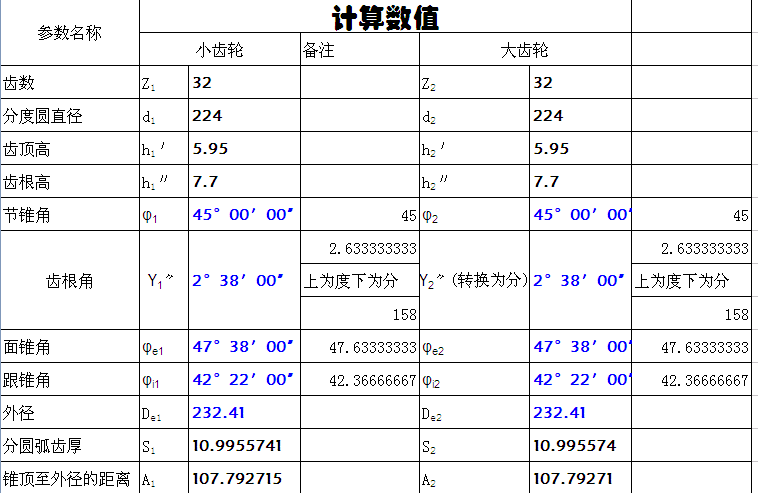

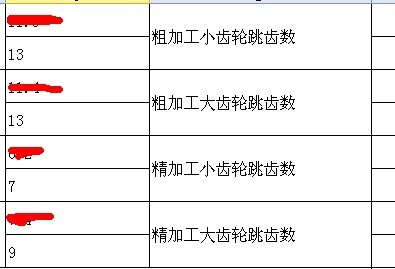

     我也上传了我计算的结果，望各位指点一二。我们还是普通天津第一机床厂的床子

ranhlong

自己给自己顶一下，希望得到各位前辈的指点

小天

   全滚切法弧齿锥齿轮切齿调整参数一览表
                        齿坯几何参数和切齿机床及刀盘调整参数
                                       (SGM)

                                 齿 坯 几 何 参 数

          项 目 名 称                         小  轮         大  轮
      齿数  - - - - - - - - - - - - - - -     32             32
      模数/径节 - - - - - - - - - - - - -                  7.00000        毫米
      齿面宽  - - - - - - - - - - - - - -     35.00          35.00        毫米
      压力角  - - - - - - - - 小轮凹面  -     20.00                       度.分
                      - - - - 小轮凸面  -    -20.00                       度.分
      轮副轴交角  - - - - - - - - - - - -     90.00                       度.分
      外锥距  - - - - - - - - - - - - - -    158.39         158.39        毫米
      齿顶高  - - - - - - - - - - - - - -      5.95           5.95        毫米
      齿根高  - - - - - - - - - - - - - -      7.27           7.27        毫米
      工作齿高  - - - - - - - - - - - - -     11.90          11.90        毫米
      理论全齿高  - - - - - - - - - - - -     13.22          13.22        毫米
      外端直径  - - - - - - - - - - - - -    232.41         232.41        毫米
      节园直径  - - - - - - - - - - - - -    224.00         224.00        毫米
      名义半径  - - - - - - - - - - - - -     99.63          99.63        毫米
      根锥顶点超过轴交错点的距离  - - - -      -.01           -.01        毫米
      面锥顶点超过轴交错点的距离  - - - -     -1.78          -1.78        毫米
      节锥顶点至轮冠的距离  - - - - - - -    107.79         107.79        毫米
      前轮冠至节锥顶点的距离  - - - - - -     83.04          84.18        毫米
      节锥角  - - - - - - - - - - - - - -     45.00          45.00        度.分
      面锥角  - - - - - - - - - - - - - -     47.38          47.38        度.分
      根锥角  - - - - - - - - - - - - - -     42.22          42.22        度.分
      齿根角  - - - - - - - - - - - - - -      2.38           2.38        度.分
      螺旋角  - - - - - - - - - - - - - -     35.00          35.00        度.分
      螺旋方向  - - - - - - - - - - - - -     左旋           右旋
      切齿方法  - - - - - - - - - - - - -           固定安装法
      齿侧间隙  - - - - - - - - - - - 最小      .15   最大      .25       毫米
      驱动构件  - - - - - - - - - - - - -            小    轮

                              大 轮 精 切 调 整 参 数

小天

大 轮 精 切 调 整 参 数

                                   刀  盘  参  数

      刀盘名义直径  - - - - - - - - - - -          12.00000               英寸
      外刀刀齿齿形角  - - - - - - - - - -             18.30               度.分
      内刀刀齿齿形角  - - - - - - - - - -             21.30               度.分
      内外刀齿刀尖错距  - - - - - - - - -              4.32               毫米
      刀齿刀尖园角半径  - - - - - - - - -              1.75               毫米

                                  机 床 调 整 参 数        YT2250

      机床安装根锥角  - - - - - - - - - -             42.22               度.分
      水平轮位  - - - - - - - - - - - - -               .00(退)           毫米
      床位  - - - - - - - - - - - - - - -               .00(退)           毫米
      垂直轮位  - - - - - - - - - - - - -               .00               毫米
      刀盘安装偏心角  - - - - - - - - - -             60.24               度.分
      刀盘安装摇台角  - - - - - - - - - -            -36.37               度.分
      摇台检查角  - - - - - - - - - - - -             30.00               度.分
      工件检查角  - - - - - - - - - - - -             42.23               度.分
      分齿跳齿数  - - - - - - - - - - - -              9
      分齿挂轮  - - - - - - - - - - - - -        41/ 48* 54/ 82
      滚比挂轮  - - - - - - - - - - - - -        47/ 53* 55/ 70
      分齿跳齿数(切入法)- - - - - - - - -              1
      分齿挂轮 -(切入法)- - - - - - - - -        30/ 68* 51/ 72
      滚比挂轮 -(切入法)  - - - - - - - -        30/ 69* 65/ 73
      产形轮齿数  - - - - - - - - - - - -          45.20729
      径向刀位  - - - - - - - - - - - - -         135.81130               毫米
      滚比值  - - - - - - - - - - - - - -           1.41273
      基本摇台角  - - - - - - - - - - - -          66.81051               度

小天

   小 轮 粗 切 调 整 参 数

                                   刀  盘  参  数

      刀盘名义直径  - - - - - - - - - - -          12.00000               英寸
      外刀刀齿齿形角  - - - - - - - - - -             18.30               度.分
      内刀刀齿齿形角  - - - - - - - - - -             21.30               度.分
      内外刀齿刀尖错距  - - - - - - - - -              2.10               毫米
      刀齿刀尖园角半径  - - - - - - - - -              1.27               毫米

                                 机 床 调 整 参 数         YT2250

      机床安装根锥角  - - - - - - - - - -             42.22               度.分
      水平轮位  - - - - - - - - - - - - -               .00(退)           毫米
      床位  - - - - - - - - - - - - - - -               .00(退)           毫米
      垂直轮位  - - - - - - - - - - - - -               .00(下)           毫米
      刀盘安装偏心角  - - - - - - - - - -             60.24               度.分
      刀盘安装摇台角  - - - - - - - - - -             97.01               度.分
      摇台检查角  - - - - - - - - - - - -             20.00               度.分
      工件检查角  - - - - - - - - - - - -             28.15               度.分
      分齿跳齿数  - - - - - - - - - - - -             13
      分齿挂轮  - - - - - - - - - - - - -        55/ 44* 52/ 80
      滚比挂轮  - - - - - - - - - - - - -        53/ 63* 67/ 56
      产形轮齿数  - - - - - - - - - - - -          45.20729
      径向刀位  - - - - - - - - - - - - -         135.81130               毫米
      滚比值  - - - - - - - - - - - - - -           1.41273
      基本摇台角  - - - - - - - - - - - -          66.81051               度


小天

小 轮 精 切 调 整 参 数

                                   刀  盘  参  数

         齿    面                          凹面 - 外刀    凸面 - 内刀
      刀尖直径  - - - - - - - - - - - - -    301.87         308.26        毫米
      刀齿齿形角  - - - - - - - - - - - -     18.00          22.00        度.分
      刀齿刀尖园角半径  - - - - - - - - -      1.27           1.27        毫米

                                  机 床 调 整 参 数        YT2250

         齿    面                          凹面 - 外刀    凸面 - 内刀
      机床安装根锥角  - - - - - - - - - -     42.22          42.22        度.分
      水平轮位  - - - - - - - - - - - - -     -3.41(进)       3.53(退)    毫米
      床位  - - - - - - - - - - - - - - -      2.29(退)      -2.39(进)    毫米
      垂直轮位  - - - - - - - - - - - - -      3.29(下)      -3.50(上)    毫米
      刀盘安装偏心角  - - - - - - - - - -     61.15          59.37        度.分
      刀盘安装摇台角  - - - - - - - - - -    100.00          95.01        度.分
      摇台检查角  - - - - - - - - - - - -     20.00          20.00        度.分
      工件检查角  - - - - - - - - - - - -     28.22          28.09        度.分
      分齿跳齿数  - - - - - - - - - - - -      7              7
      分齿挂轮  - - - - - - - - - - - - -  42/ 48* 43/ 86   42/ 48* 43/ 86
      滚比挂轮  - - - - - - - - - - - - -  41/ 54* 64/ 90   41/ 49* 52/ 80
      滚柱偏心距  - - - - - - - - - - - -       不用滚切修正器
      滚柱相位角  - - - - - - - - - - - -       不用滚切修正器
      滚切修正器挂轮  - - - - - - - - - -       不用滚切修正器
      产形轮齿数  - - - - - - - - - - - -  45.38203       45.05084
      滚切修正系数－2C  - - - - - - - - -    .00000         .00000
      滚切修正系数－6D  - - - - - - - - -    .00000         .00000
      径向刀位  - - - - - - - - - - - - - 137.53943      134.20661        毫米
      滚比值  - - - - - - - - - - - - - -   1.41819        1.40784
      基本摇台角  - - - - - - - - - - - -  69.37391       65.20360        度

                        切 齿 现 场 比 例 修 正 调 整 参 数

小天


                                 齿 坯 几 何 参 数

          项 目 名 称                         小  轮         大  轮
      齿数  - - - - - - - - - - - - - - -     32             32
      模数/径节 - - - - - - - - - - - - -                  7.00000        毫米
      齿面宽  - - - - - - - - - - - - - -     35.00          35.00        毫米
      压力角  - - - - - - - - 小轮凹面  -     20.00                       度.分
                      - - - - 小轮凸面  -    -20.00                       度.分
      轮副轴交角  - - - - - - - - - - - -     90.00                       度.分
      外锥距  - - - - - - - - - - - - - -    158.39         158.39        毫米
      齿顶高  - - - - - - - - - - - - - -      5.95           5.95        毫米
      齿根高  - - - - - - - - - - - - - -      7.27           7.27        毫米
      工作齿高  - - - - - - - - - - - - -     11.90          11.90        毫米
      理论全齿高  - - - - - - - - - - - -     13.22          13.22        毫米
      外端直径  - - - - - - - - - - - - -    232.41         232.41        毫米
      节园直径  - - - - - - - - - - - - -    224.00         224.00        毫米
      名义半径  - - - - - - - - - - - - -     99.63          99.63        毫米
      根锥顶点超过轴交错点的距离  - - - -      -.01           -.01        毫米
      面锥顶点超过轴交错点的距离  - - - -     -1.78          -1.78        毫米
      节锥顶点至轮冠的距离  - - - - - - -    107.79         107.79        毫米
      前轮冠至节锥顶点的距离  - - - - - -     83.04          84.18        毫米
      节锥角  - - - - - - - - - - - - - -     45.00          45.00        度.分
      面锥角  - - - - - - - - - - - - - -     47.38          47.38        度.分
      根锥角  - - - - - - - - - - - - - -     42.22          42.22        度.分
      齿根角  - - - - - - - - - - - - - -      2.38           2.38        度.分
      螺旋角  - - - - - - - - - - - - - -     35.00          35.00        度.分
      螺旋方向  - - - - - - - - - - - - -     左旋           右旋
      切齿方法  - - - - - - - - - - - - -           固定安装法
      齿侧间隙  - - - - - - - - - - - 最小      .15   最大      .25       毫米
      驱动构件  - - - - - - - - - - - - -            小    轮


ranhlong

小天 发表于 2013-11-5 19:11


登录/注册后可看大图

齿 坯 几 何 参 数
       ...

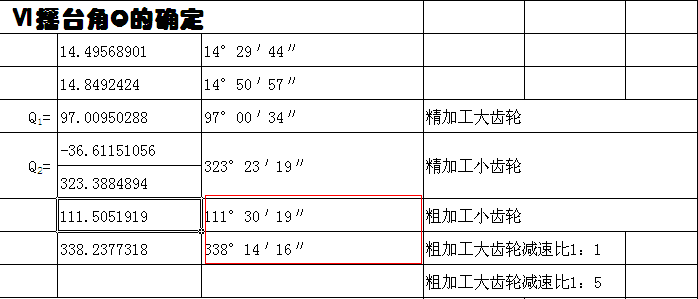

谢谢了，其他的大概能对上，就是摇台角对不上。我在算算 估计是哪儿错了

小天

你不怕累的,买一个郭晓东的也花不了多少钱
