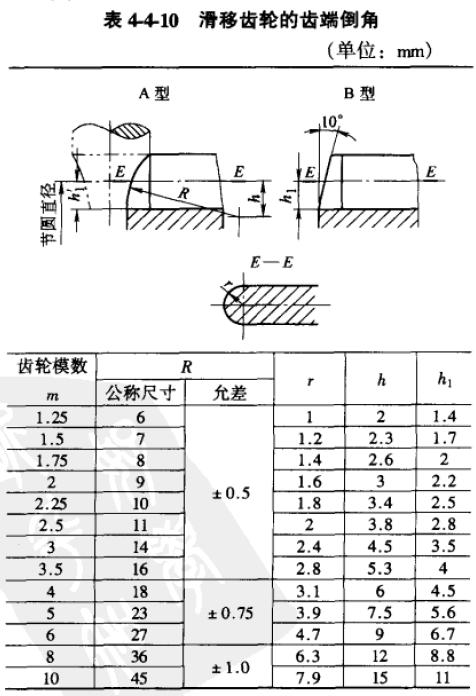

变速档的齿轮的齿端怎么样倒角的呀？

变速齿轮 · 发表于 2011-7-11 09:10

从你的图片看，只需要磨棱就行，如果从你说的功能来看，就需要在齿端倒圆角，可采用YB9332之类的设备加工

douliwei · 发表于 2011-7-11 15:51

回复 chenmiaooo 的帖子

要是普通倒棱，人家也就不会来这里问你们这些揣着糊涂装明白的了

zhanggz5 · 发表于 2011-7-11 21:30

用倒角机加工

王道然 · 发表于 2011-7-16 13:31

磨棱

wyz428 · 发表于 2011-7-16 14:49

用专门的倒棱机就可以，我们就有做这个设备

tuyeye · 发表于 2011-7-24 12:17

可以考虑挤棱，效率高，机床和剃齿机差不多，不过就是刀具是2个挤刀和2个去毛的，正转一圈反转一圈就好了，1个零件20秒内搞定

zhanggz5 · 发表于 2011-7-27 18:55

倒角机加工即可

lsclzlh · 发表于 2011-8-3 11:11

齿轮倒角机

liuhailang · 发表于 2011-8-5 14:47

上海蜀阔实业有限公司是一家专业钢铁加工、贸易一体化企业。我们是“诚信务实、专业高效”为企业宗旨，凭借公司雄厚的实力以及全体员工的共同努力，现在成为上海特钢界颇具影响力的大型贸易公司。我司与国内各大钢厂以及国外多个钢铁保持着长期稳定的合作关系，用户遍布国内二十几个省市。
公司主营马氏体沉淀硬化型钢（17-4PH，17-7PH），双相钢（2205），无磁钢（20Mn23AlV、40Mn18Cr3、40Mn18Cr4V、50Mn18Cr5、50Mn18Cr4V、55Mn18Cr5等），高锰耐磨钢（Mn13、X120Mn12、ZGMn13）、合金结构钢（Cr系钢，CrMo系钢，CrNiMo系钢，CrMnSi系钢，CrMnMo系钢，CrNi系钢等），工模具钢（弹簧钢，高速工具钢，国产/进口模具钢等），低合金高强度钢（Q345C/D/E、Q460，Q550，Q690），船板，容器板等。适用于石油、化工、船舶、核工、航天、及矿山、纺织、建筑机械等多种行业。
并可以加工锻件、管、板、丝、法兰、管件等产品，各界新老朋友光临指导，我们热忱为大家服务。
联系人：刘海浪
电话021-31395265 13371930975
手机13371930975 15821249507
传真021-51678680
QQ 784470719

zhong_hongjun · 发表于 2020-7-11 16:11

楼主，我还是没法明白在三维建模中如何画出这种倒圆角效果，可否把建模步骤详细的写上吗，十分期待你的详细解答。谢谢
